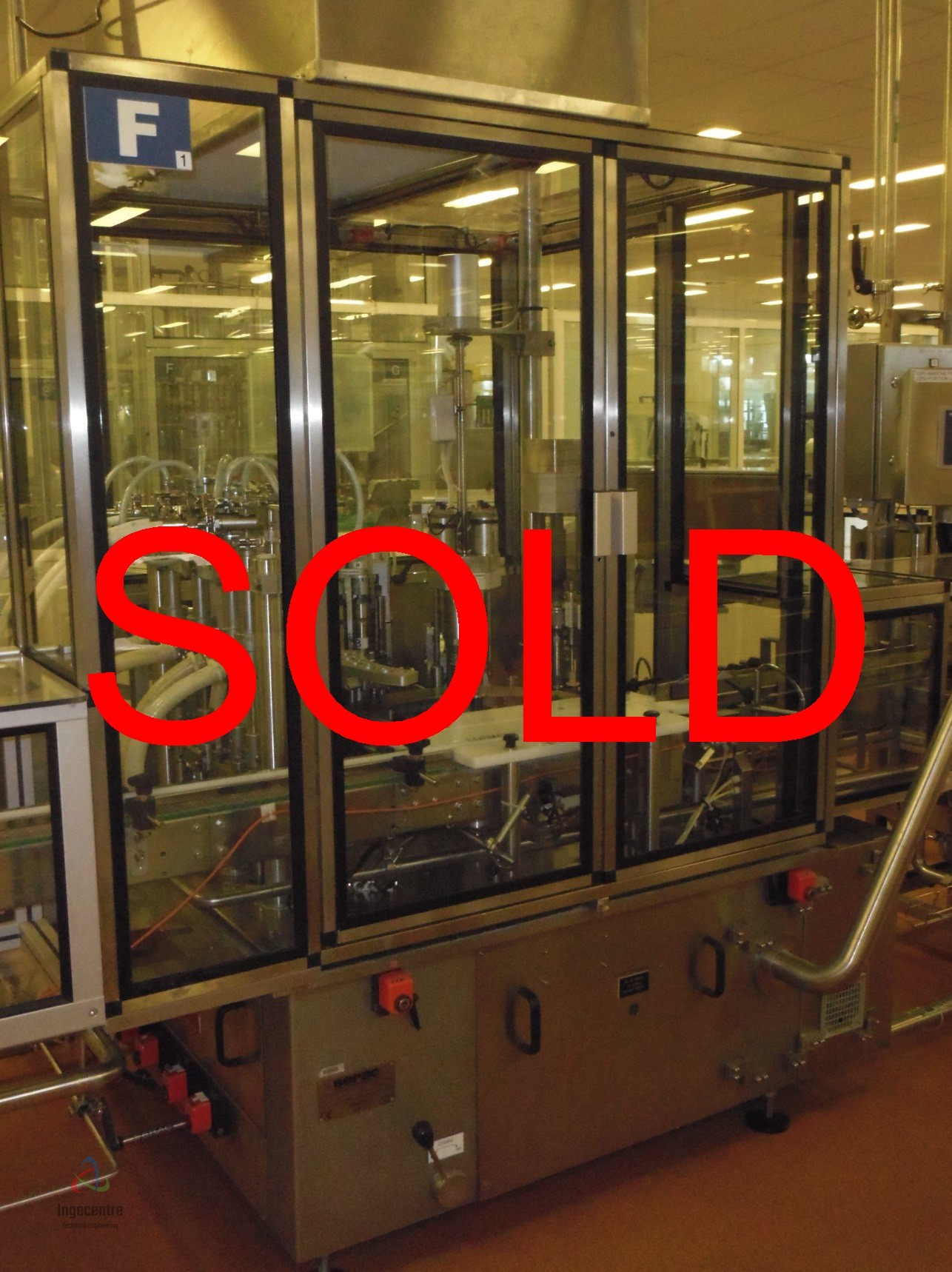

Remplisseuse-boucheuse
Fabricant : SERAC
Modèle : GAIA R4E2V2 520
Année : 2001 – reconditionnée en 2022
Numéro de série : 01234
Documentation : disponible
Sens : Horaire
Pour flacons
Fonctionnement :
- Remplissage cadence rapide, plage 5 ml – 20 ml, 4 têtes couplés 2 à 2 (donc entraxe max entre 2 flacons)
- Pose embouts (bol)
- Pose bouchon (bol) et prévissage
- Vissage couple
Documentation technique présente
Formats présents :
- Complet – Flacon 15 ml ovale : 25,3 x 48,5 x (h) 68,5 mm
- Complet, hors partie bouchage – Flacon 10 ml rond : 17 x (h) 73,5 mm, bouchon à visser avec bague de sécurité (diamètre 15,69 mm / 13,62 mm, hauteur 13,5 mm)
Potentiomètre de réglage de la vitesse
Automate : Télémécanique TSX micro
Nombre d’alvéoles d’étoile : 16 alvéoles
Diamètre primitif d’étoile : 520mm
Poste de dosage :
- 4 cylindres de dosage, Ø5/6mm
- Capacité cylindres dosage : 4 – 16 cc
- Course entraînement dosage : 30mm
- Vannes circuit dosage : Bille et ressorts
- AISI 316L et joints VITON
Bouchage : Tête pinces roue T-1828
Flux laminaire intégré à la remplisseuse
Contrôle vissage bouchons par palpeurs
Caméra IFM 02D202, fonctionnelle, avec son éclairage et coffret de commande
Ecran tactile PROFACE
Convoyeur à bande entrée/sortie flacons :
- Distance convoyeur entrée : 316mm
- Distance convoyeur sortie : 200mm
- Largeur bande : 82.5mm
Dimensions hors tout (Lxlxh) : 3300x1400x2420mm
Tension : 380 V 3-ph + N + T
Consommation électrique : 6 kW
Consommation air : 30 Nm3/h
Détails du reconditionnement (2022)
Le projet a consisté à réaliser un format, comme suit :
- Rénovation de la partie électrique et de l’automatisme + paramétrage de l’automate
- Création des nouvelles étoiles et des guides aux formats
- Création des nouvelles pièces de remplissage et des embouts de vissage
- Remise en état des pompes de dosage, avec joints neufs et certificats matières (la machine étant destinée à un usage pharmaceutique)
- Adaptation des convoyeurs entrée/sortie et des guides pour optimiser la cadence, avec travail sur la stabilité des flacons (de petit diamètre et grande hauteur)
- Mise au format des bols de distribution de bouchons
