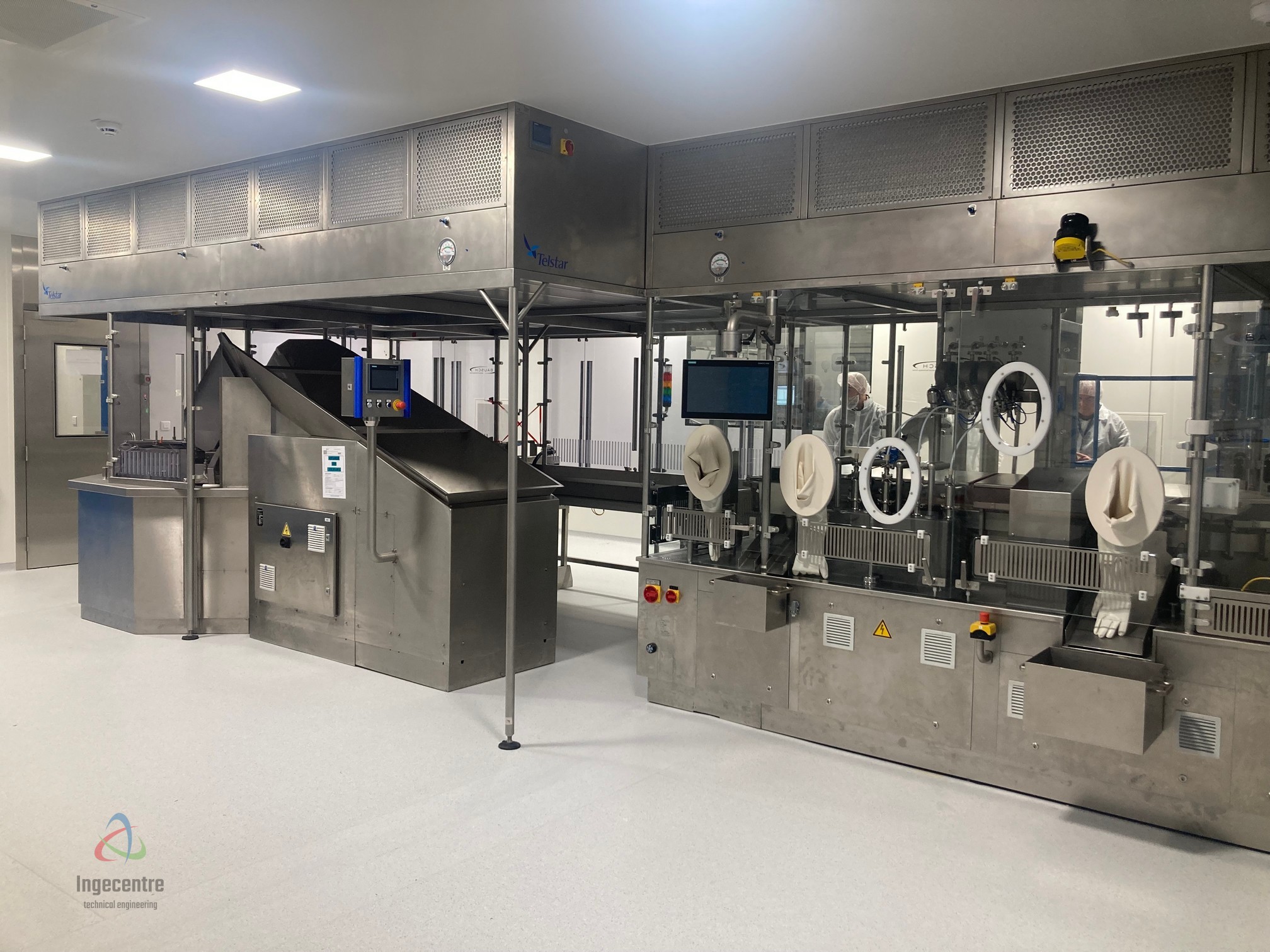

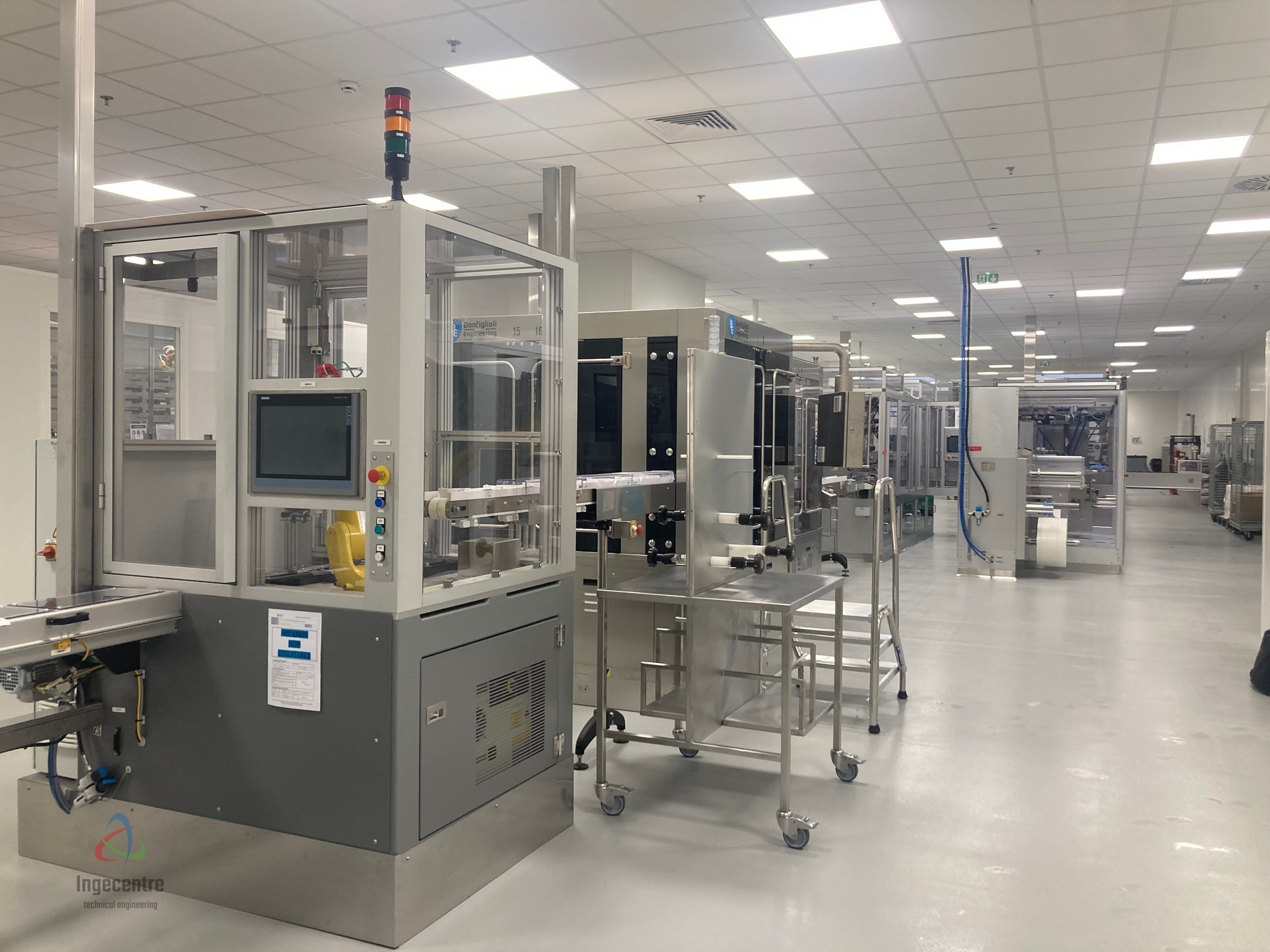

Ligne de remplissage et conditionnement de poches sous isolateur

Ligne de remplissage et conditionnement de poches sous isolateur

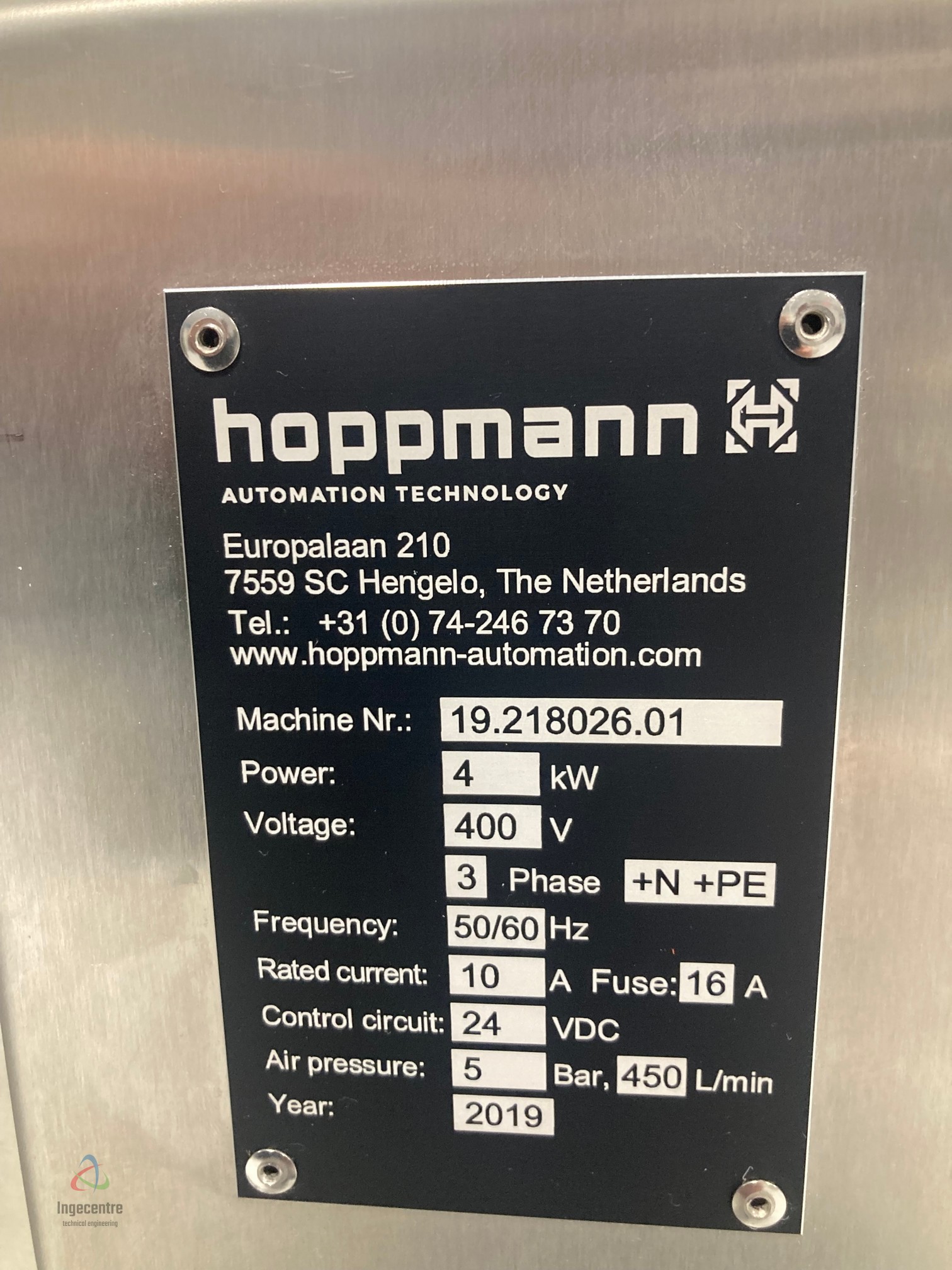

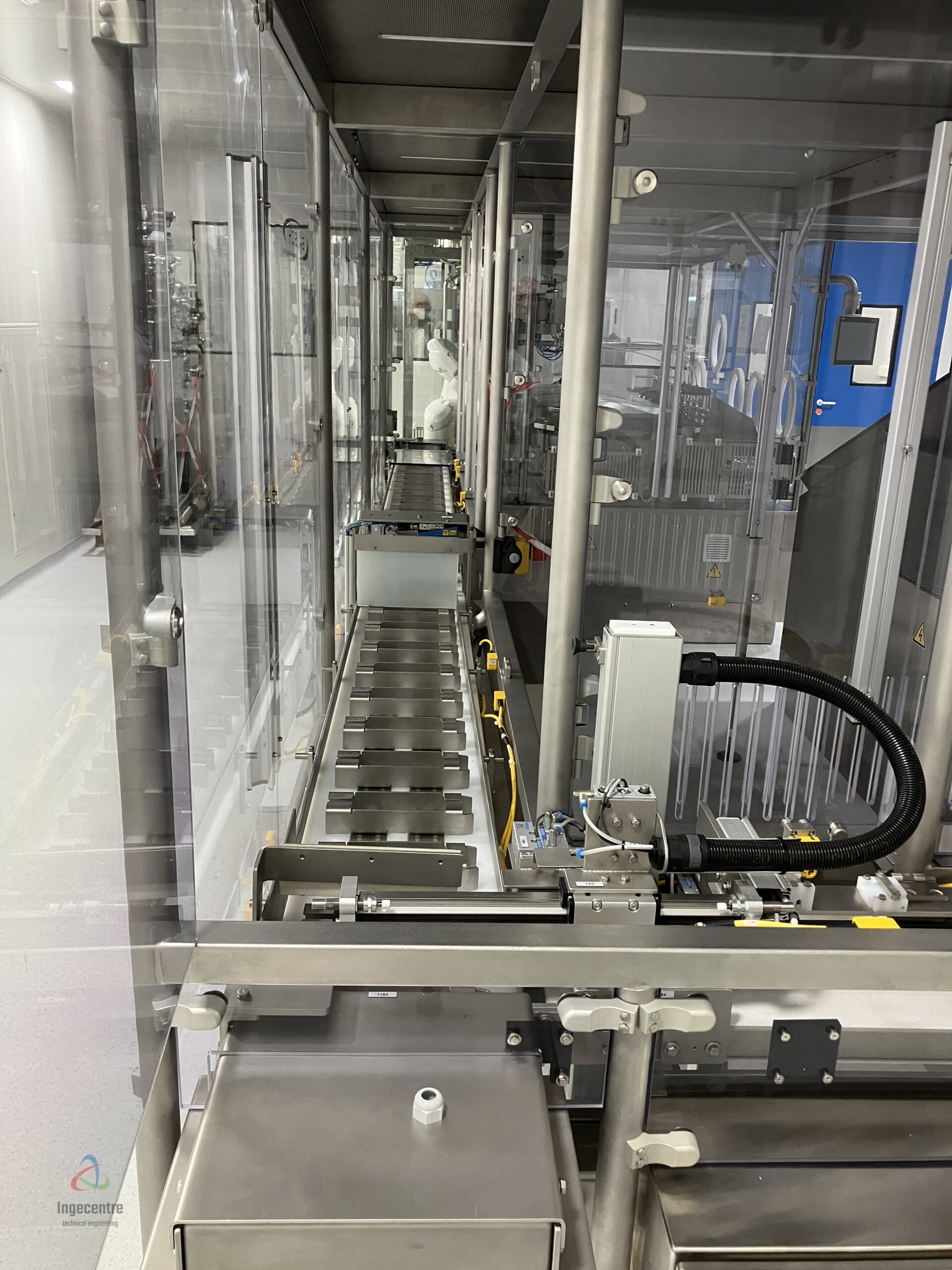

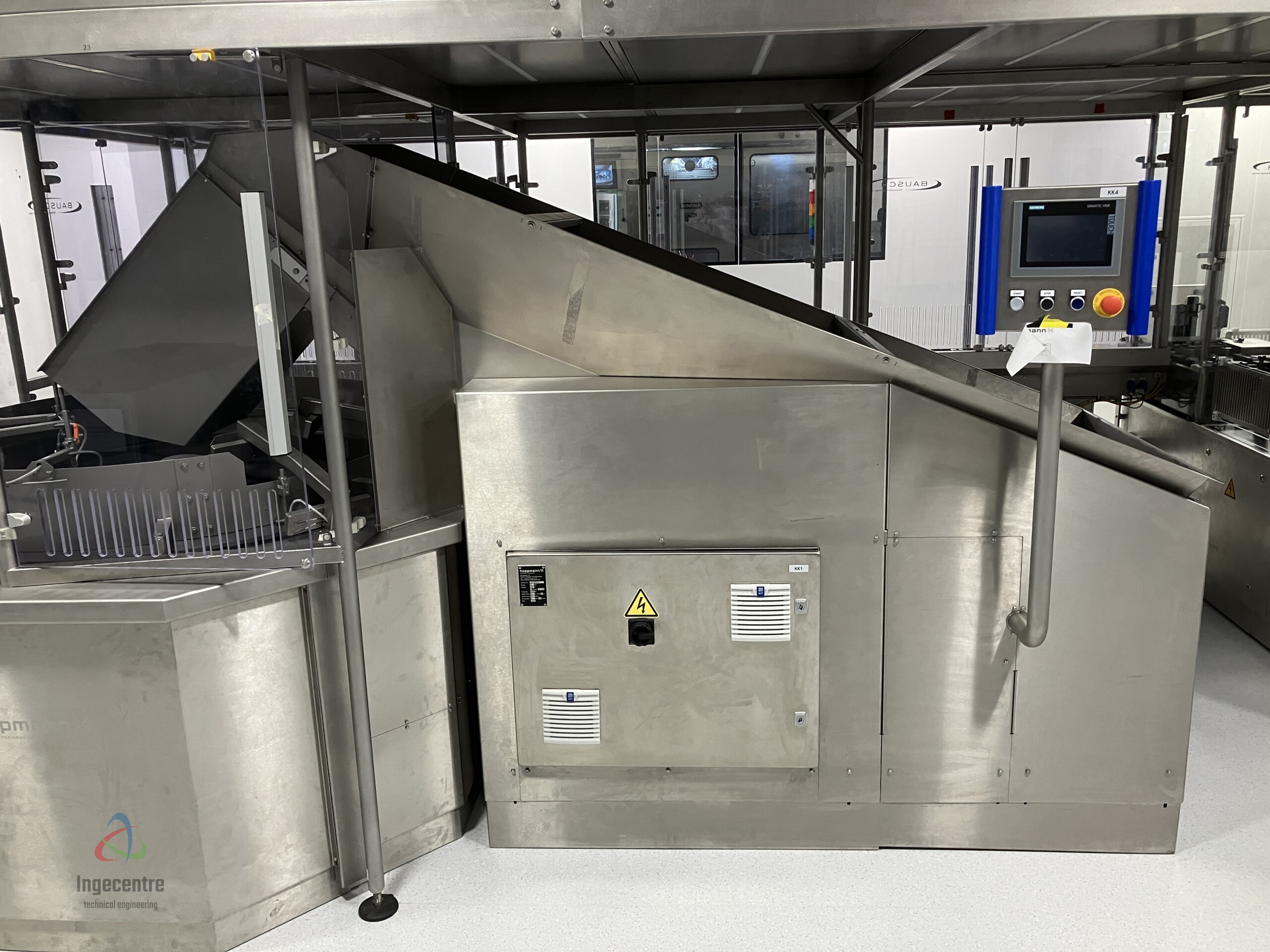

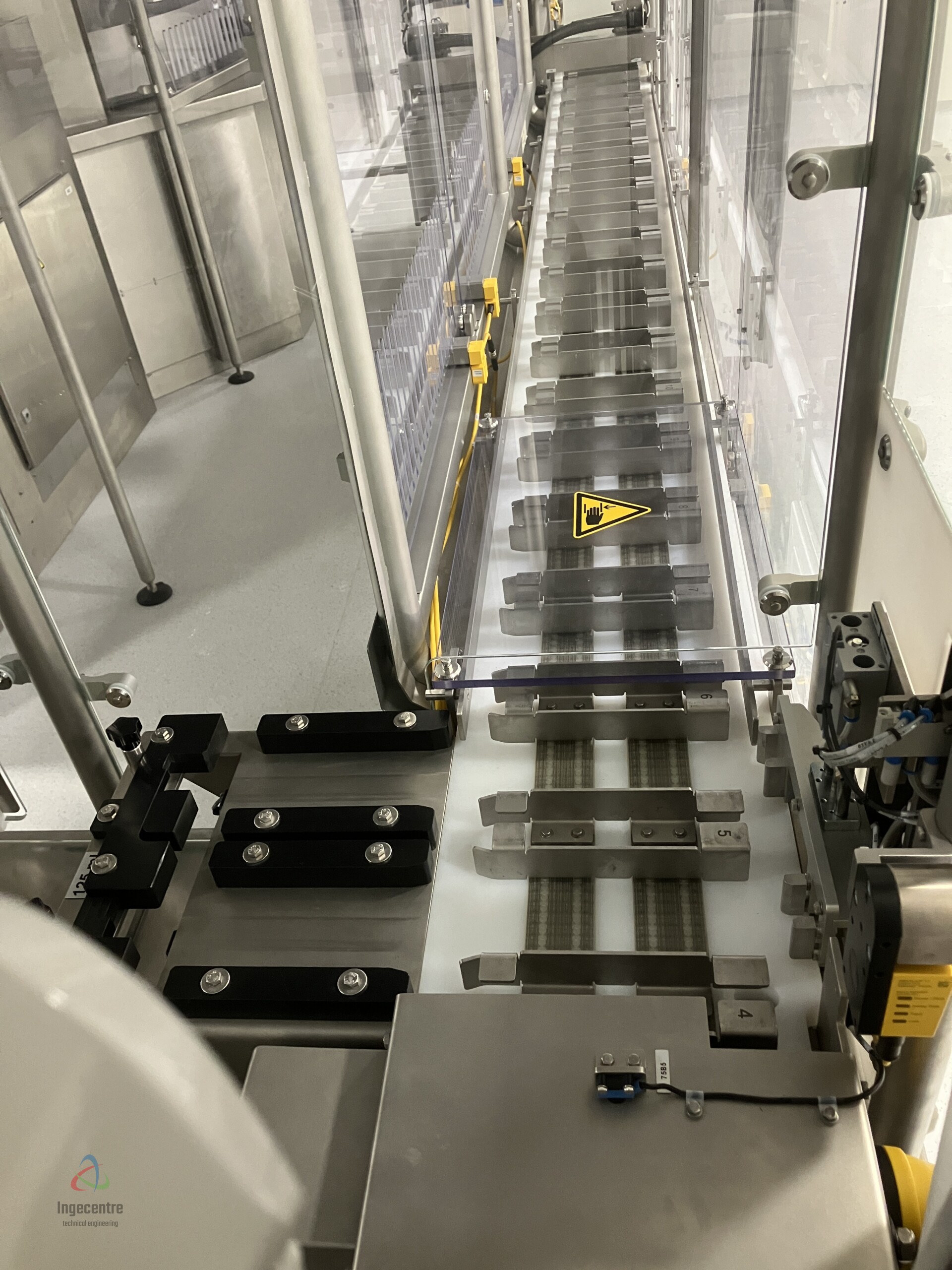

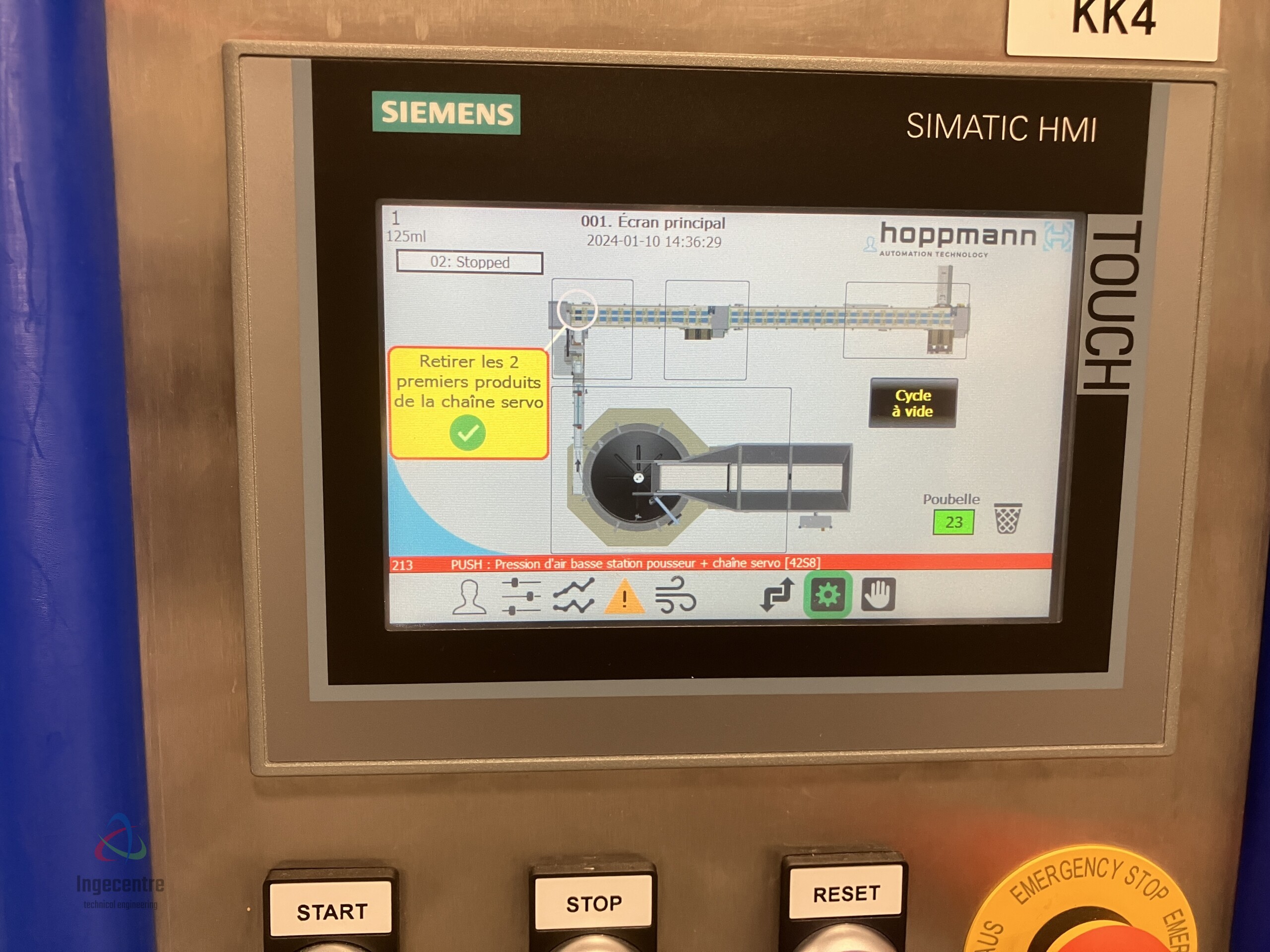

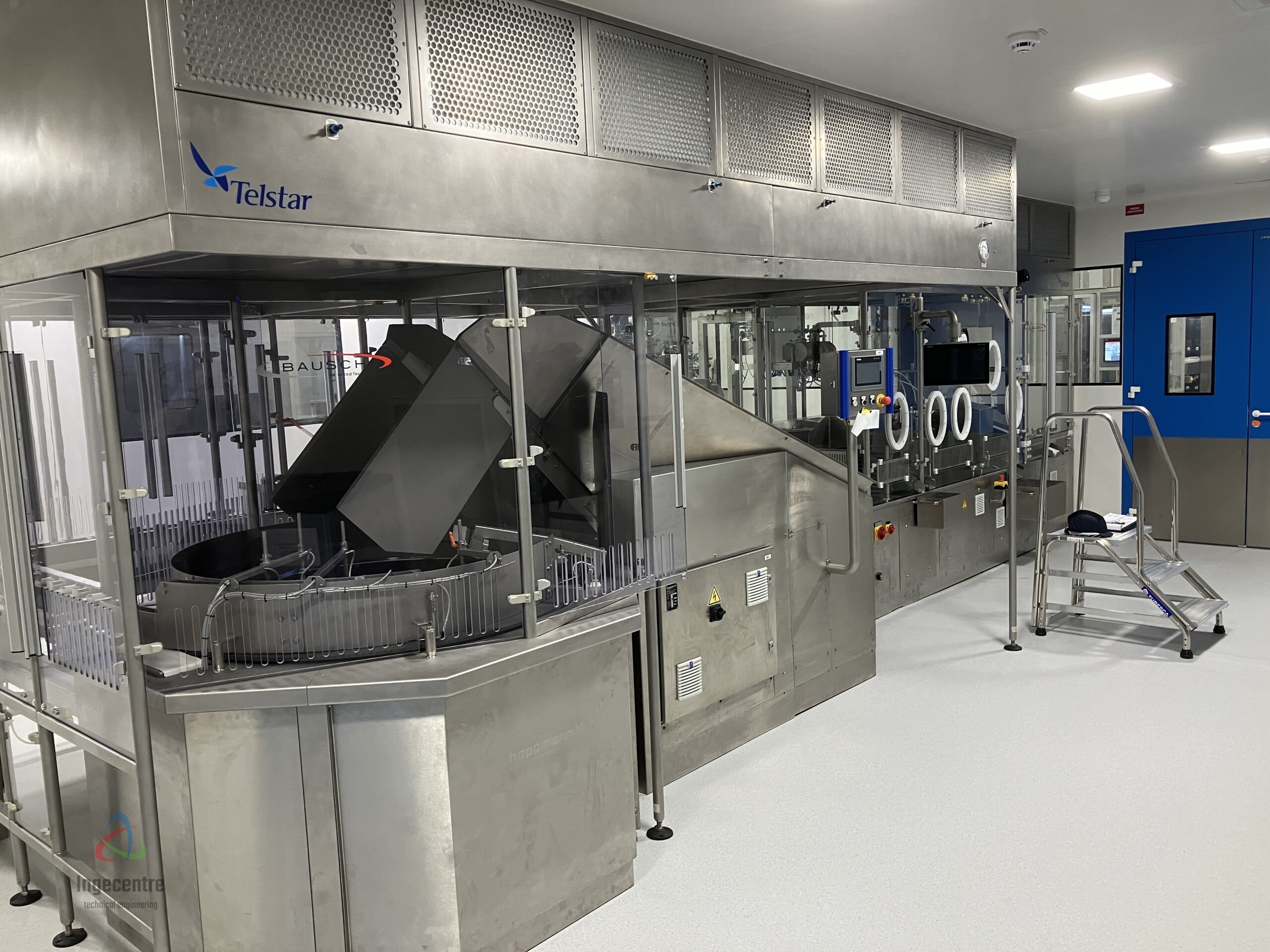

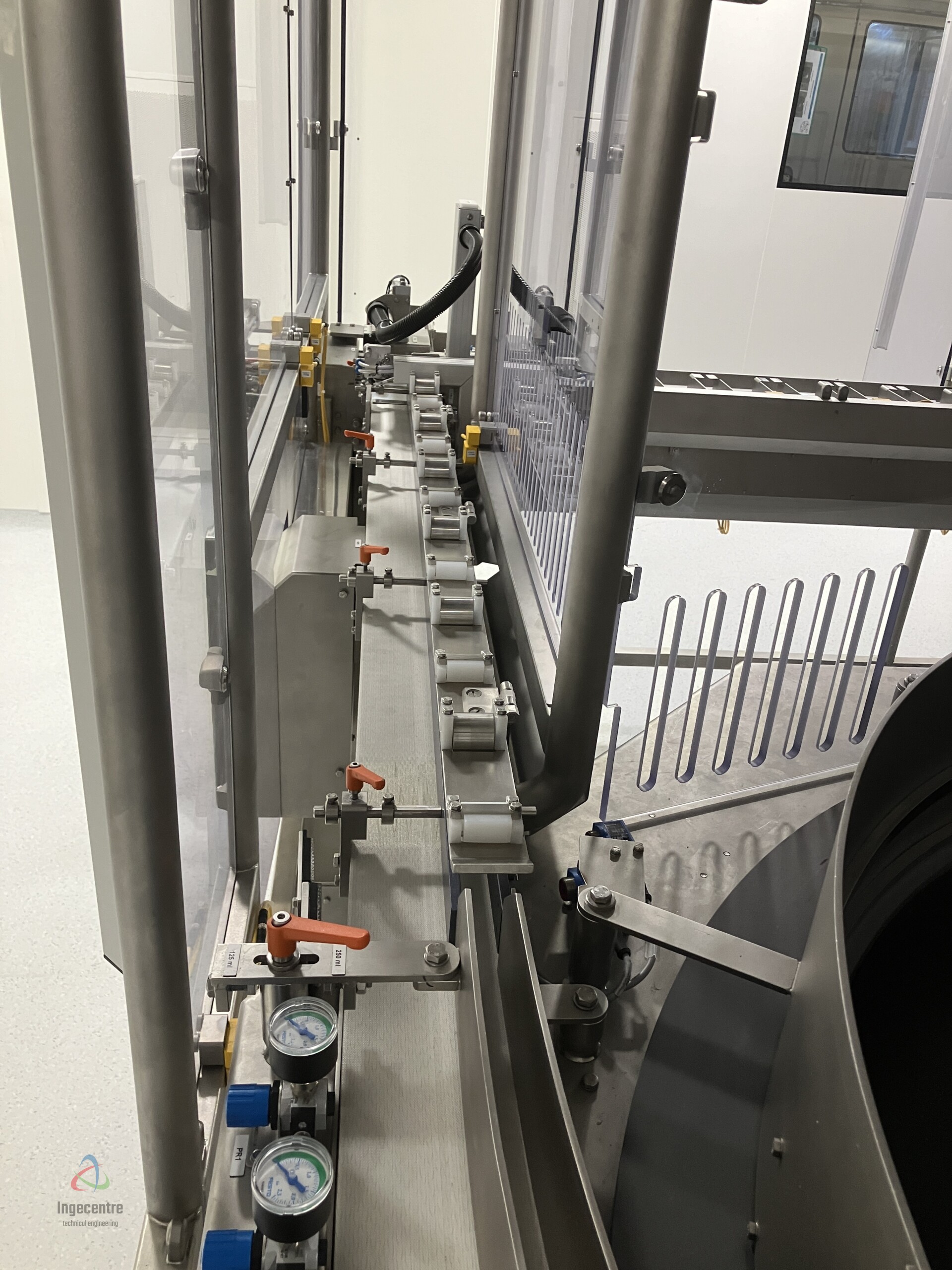

Redresseur – Distributeur de poches

Fabricant : Hoppmann

Documentation technique disponible

Modèle : CF-50

Cadence 30 produits/minute

Dimensions hors-tout (l x p x h) : 5312 x 3655 x 1901 mm (voir plan)

Poids : 2000 kg

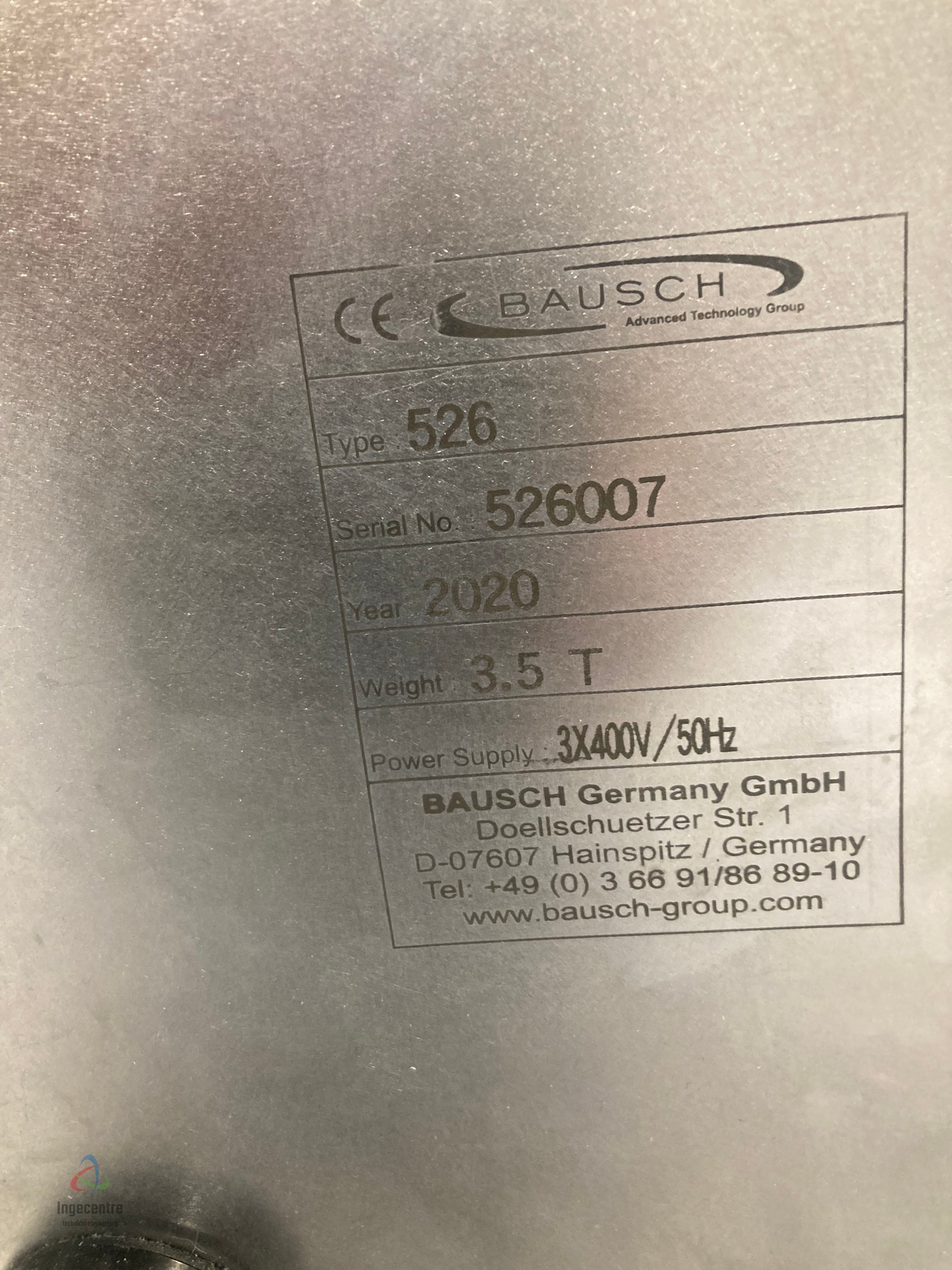

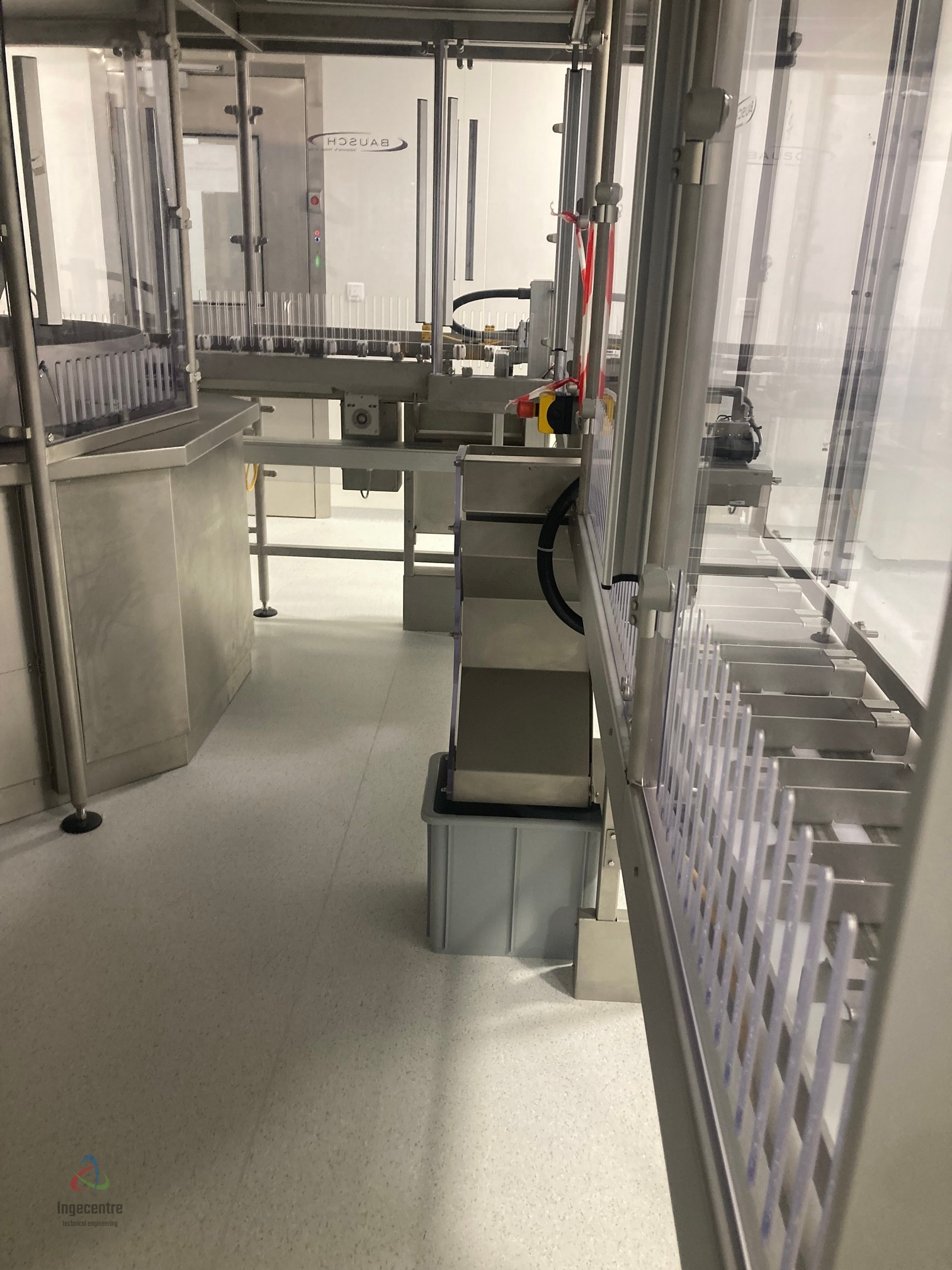

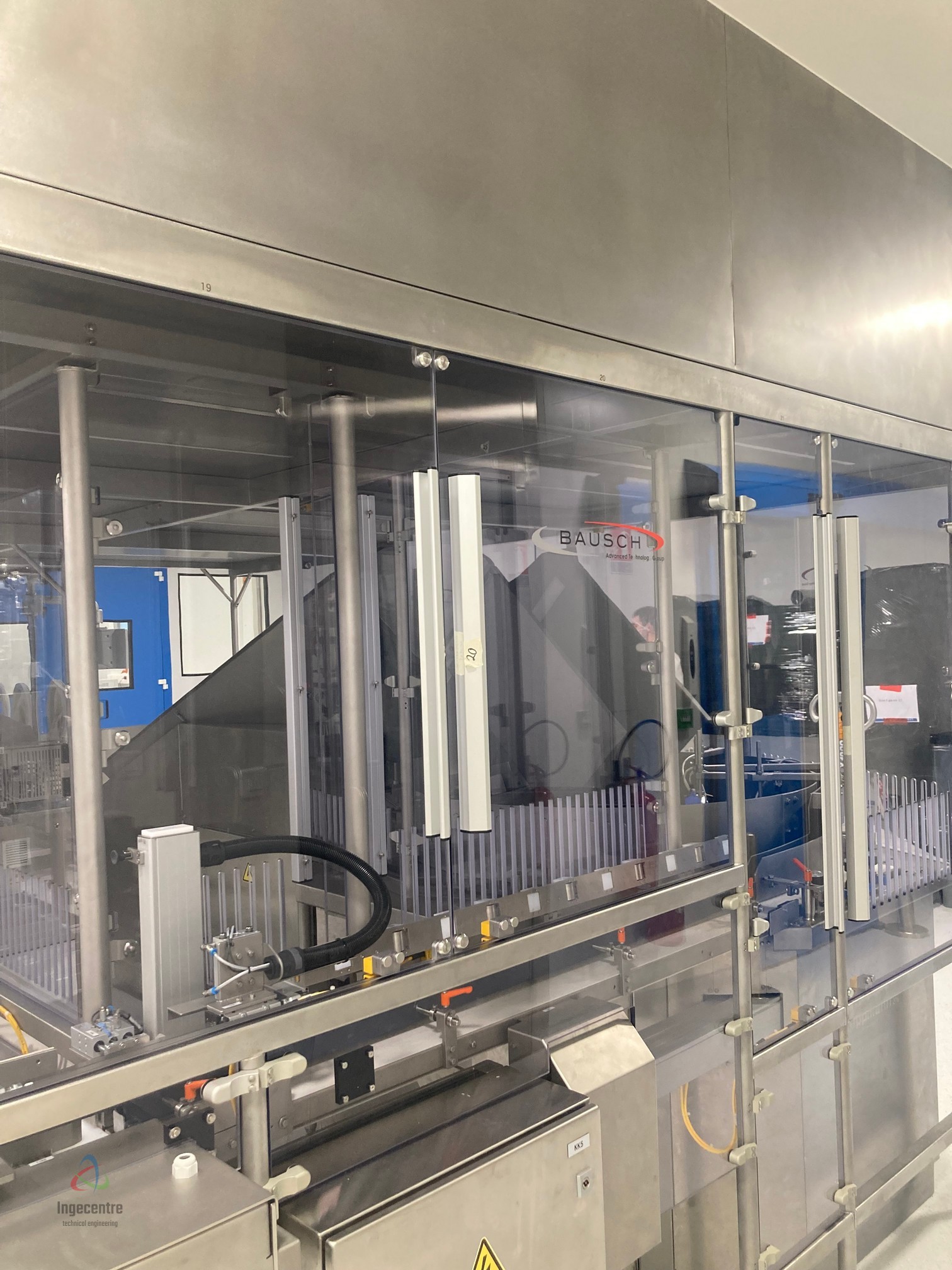

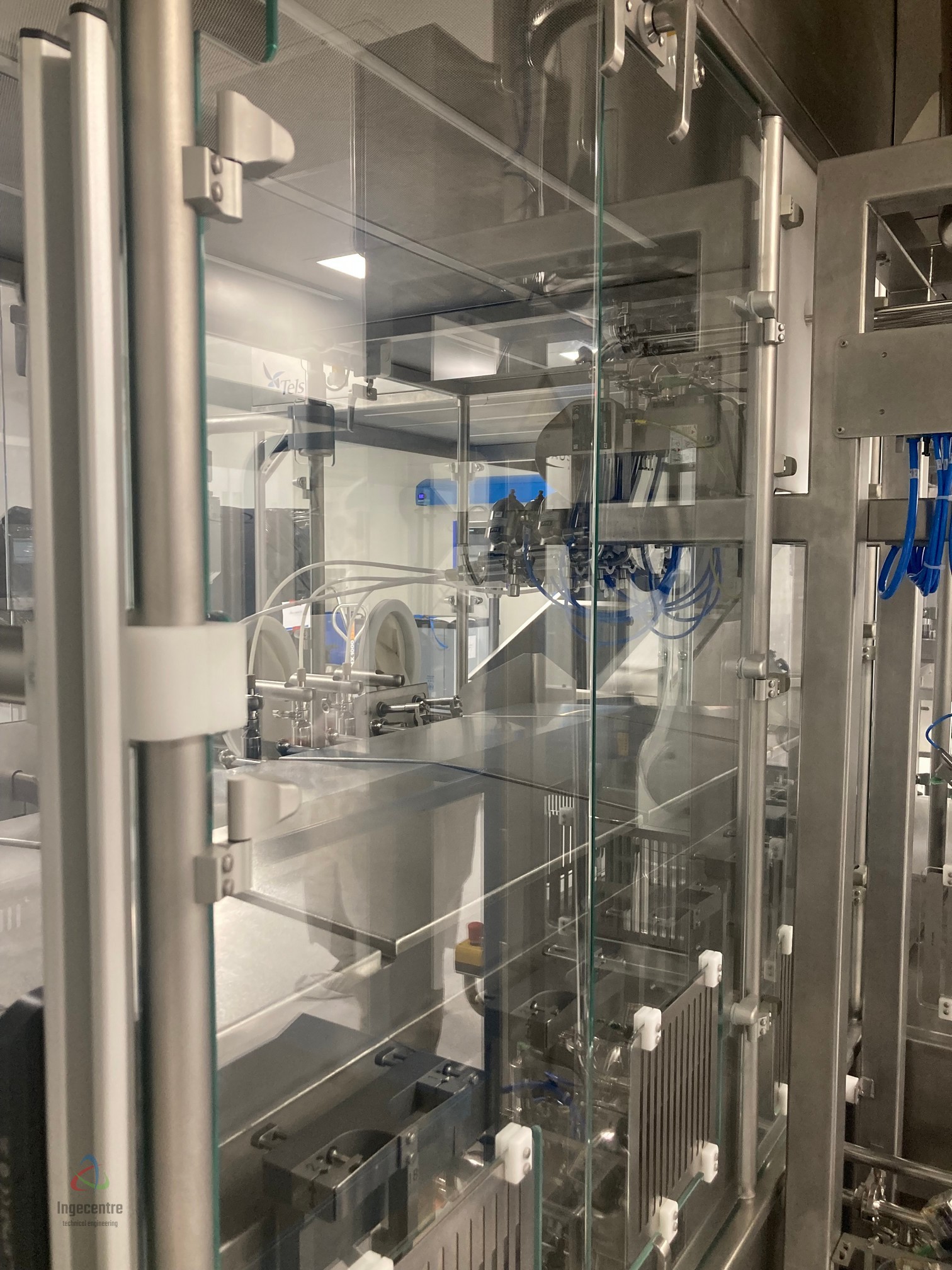

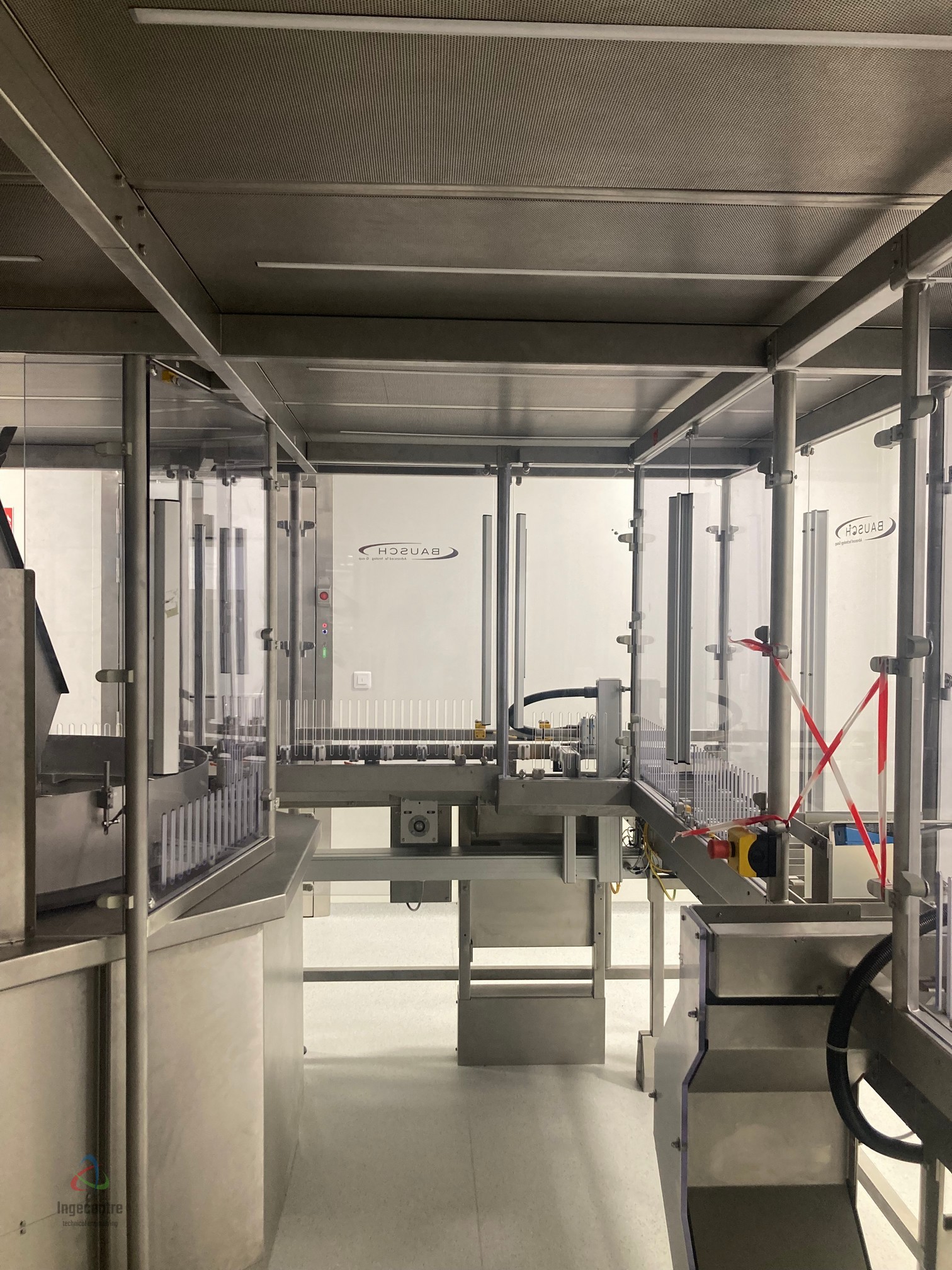

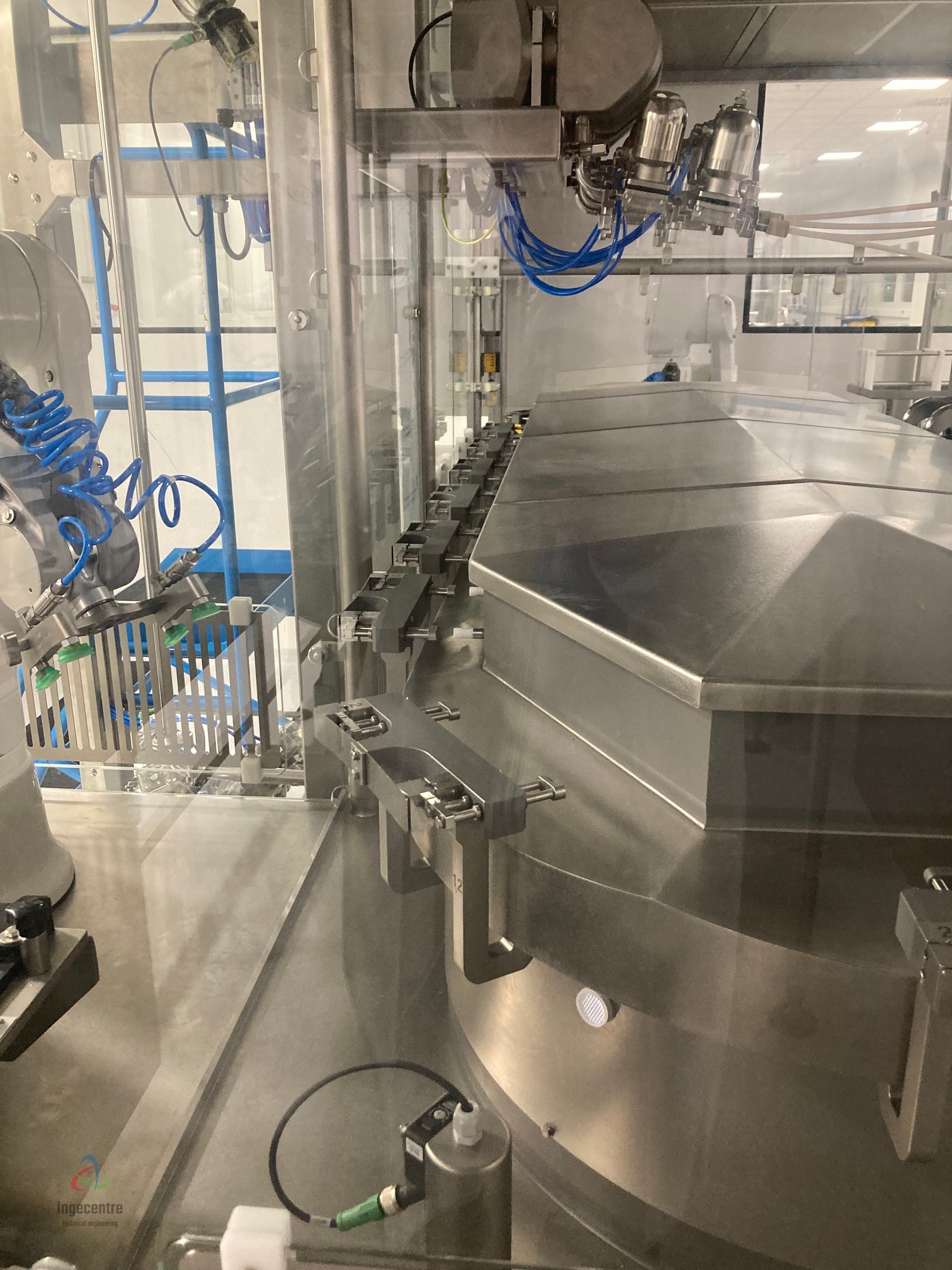

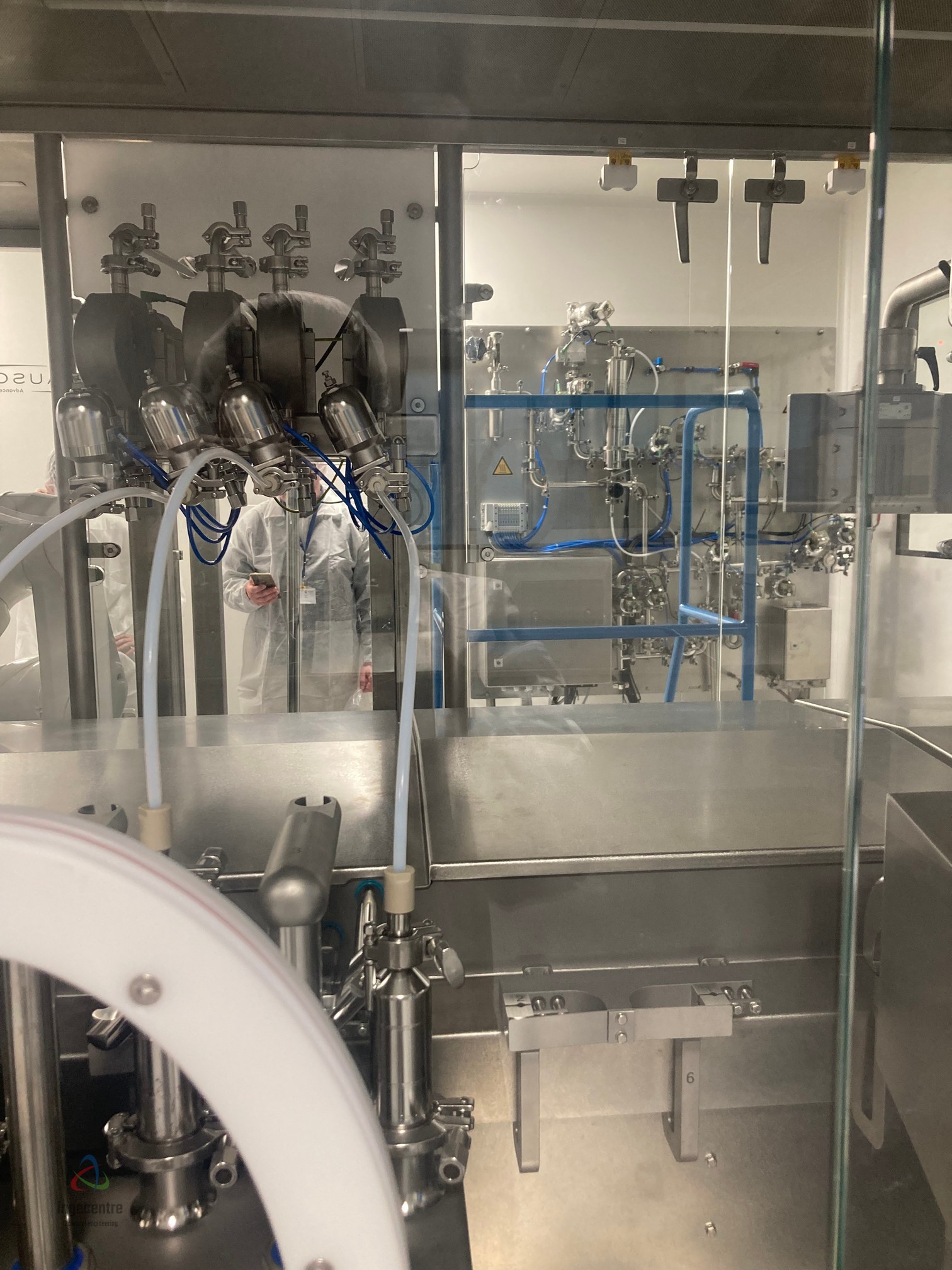

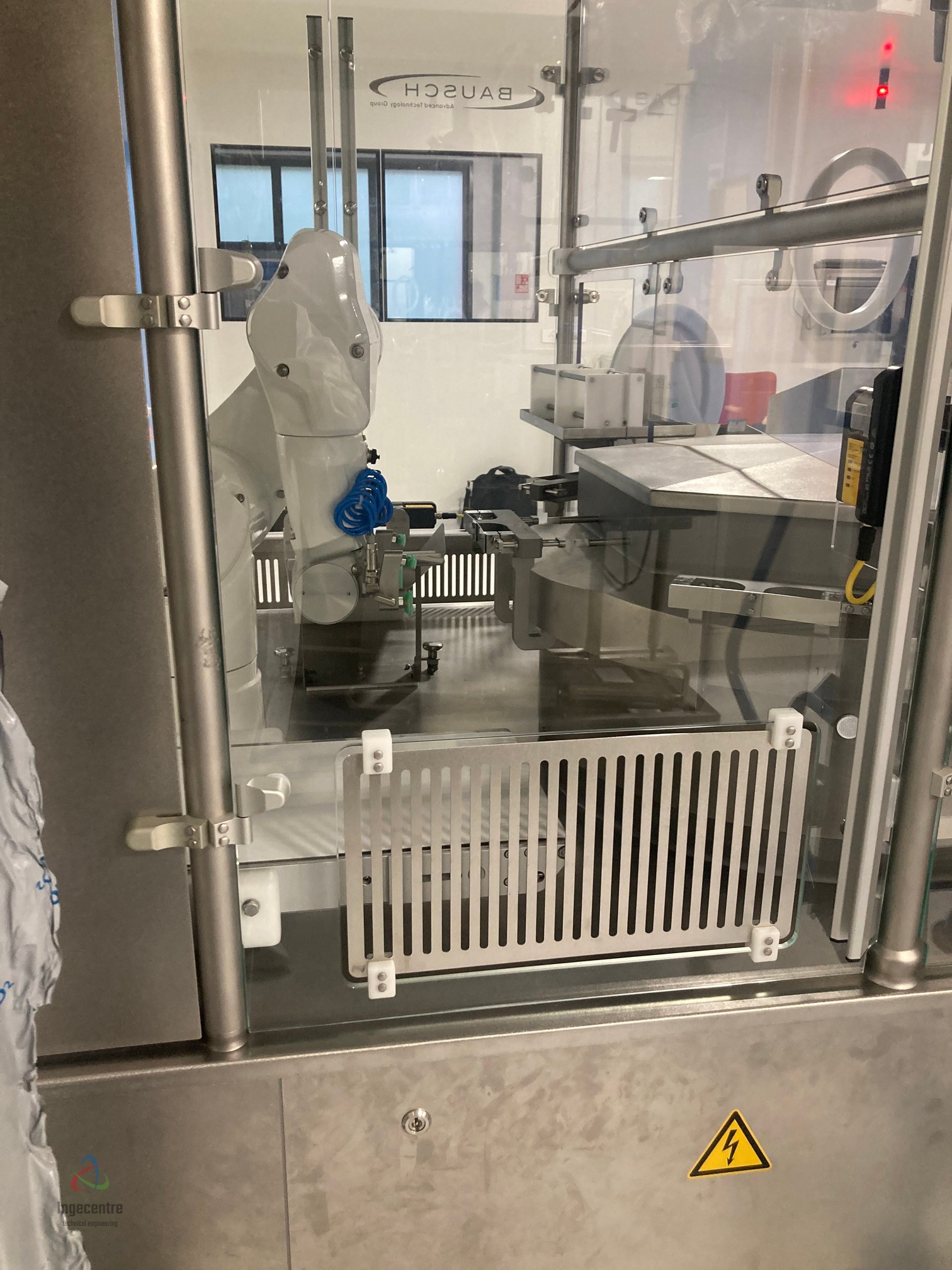

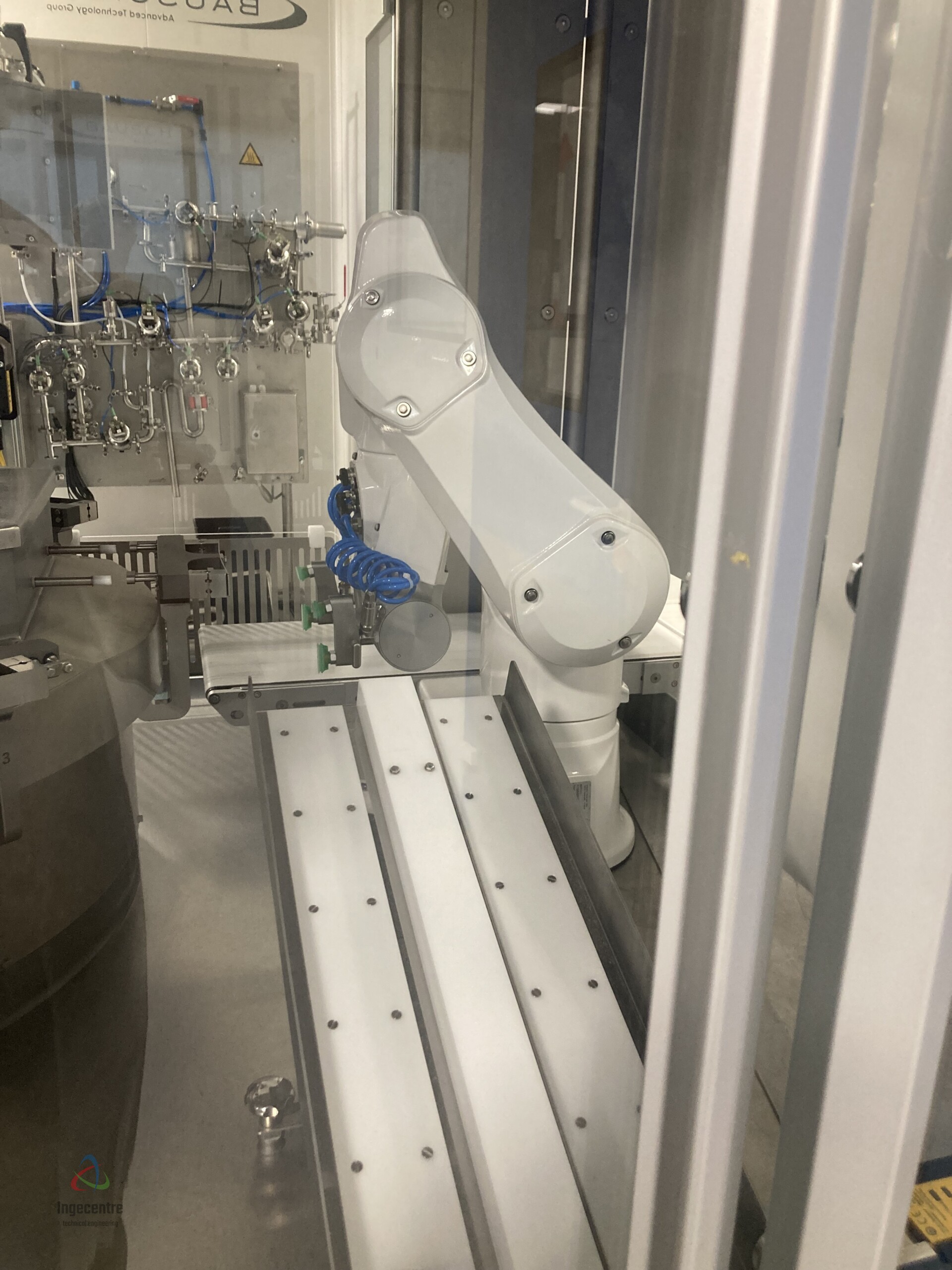

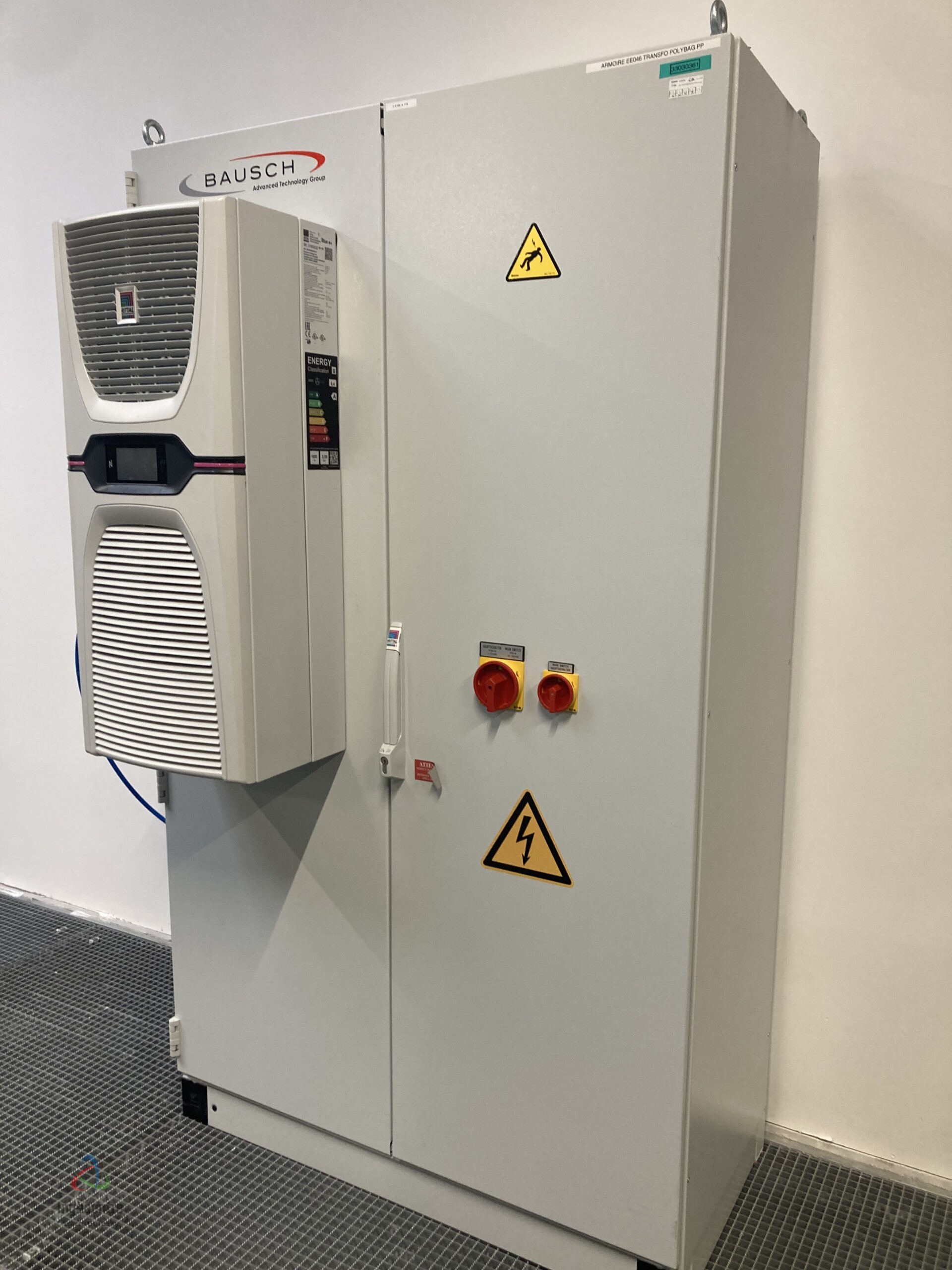

Remplisseuse

Fabricant : Bausch

Modèle : 526, pour poches intra-veineuses

Année : 2020

Documentation technique disponible

Utilisation : ouvrir – remplir – fermer poches IV (intra-veineuses)

Pour formats : (voir plan)

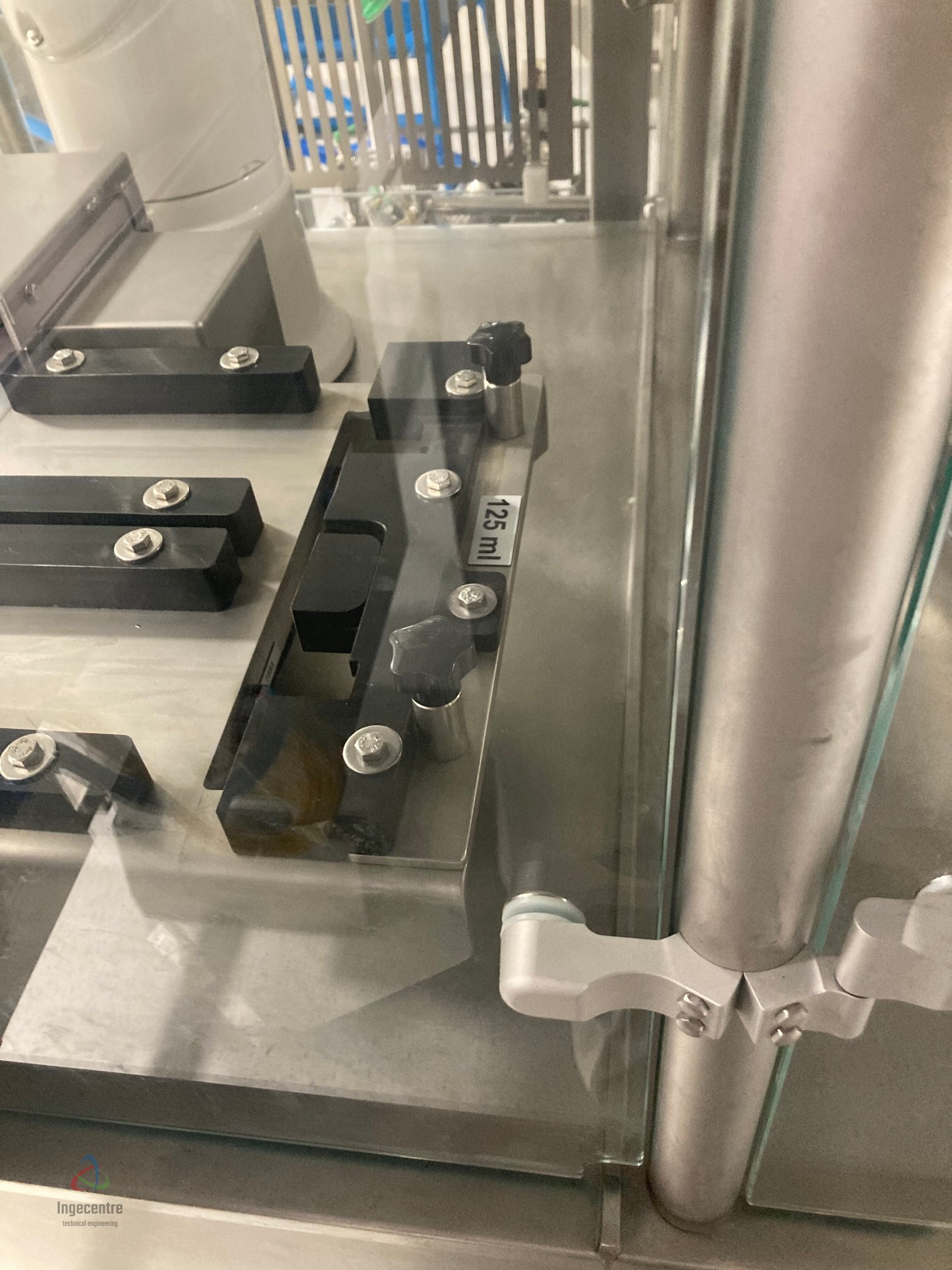

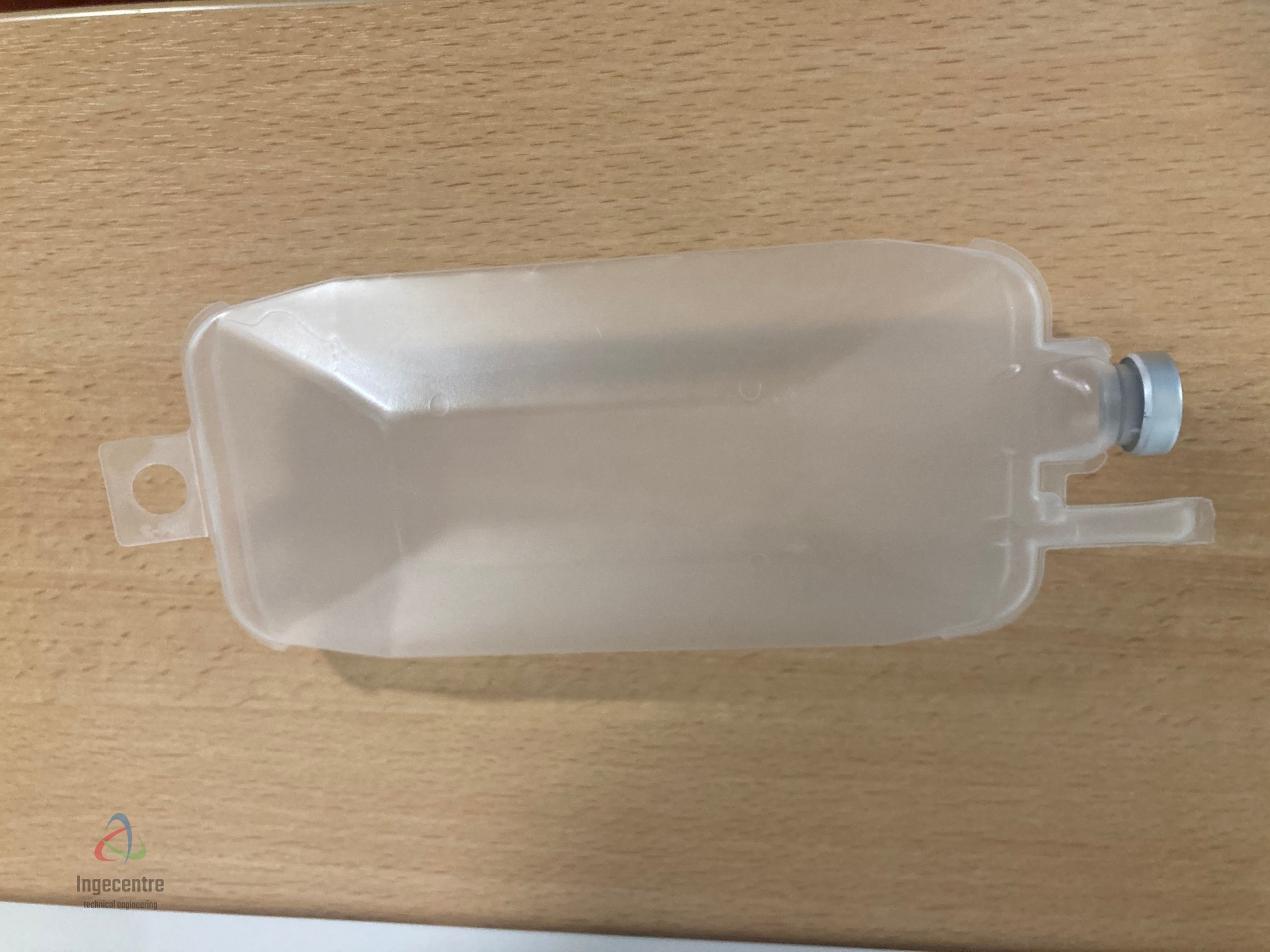

• poche 125 ml polybag 230 x 86 x 18 mm
• poche 250 ml polybag 236 x 86 x 34 mm

Cadence max :

• 125 ml : 1600 poches/heure
• 250 ml : 1500 poches/heure

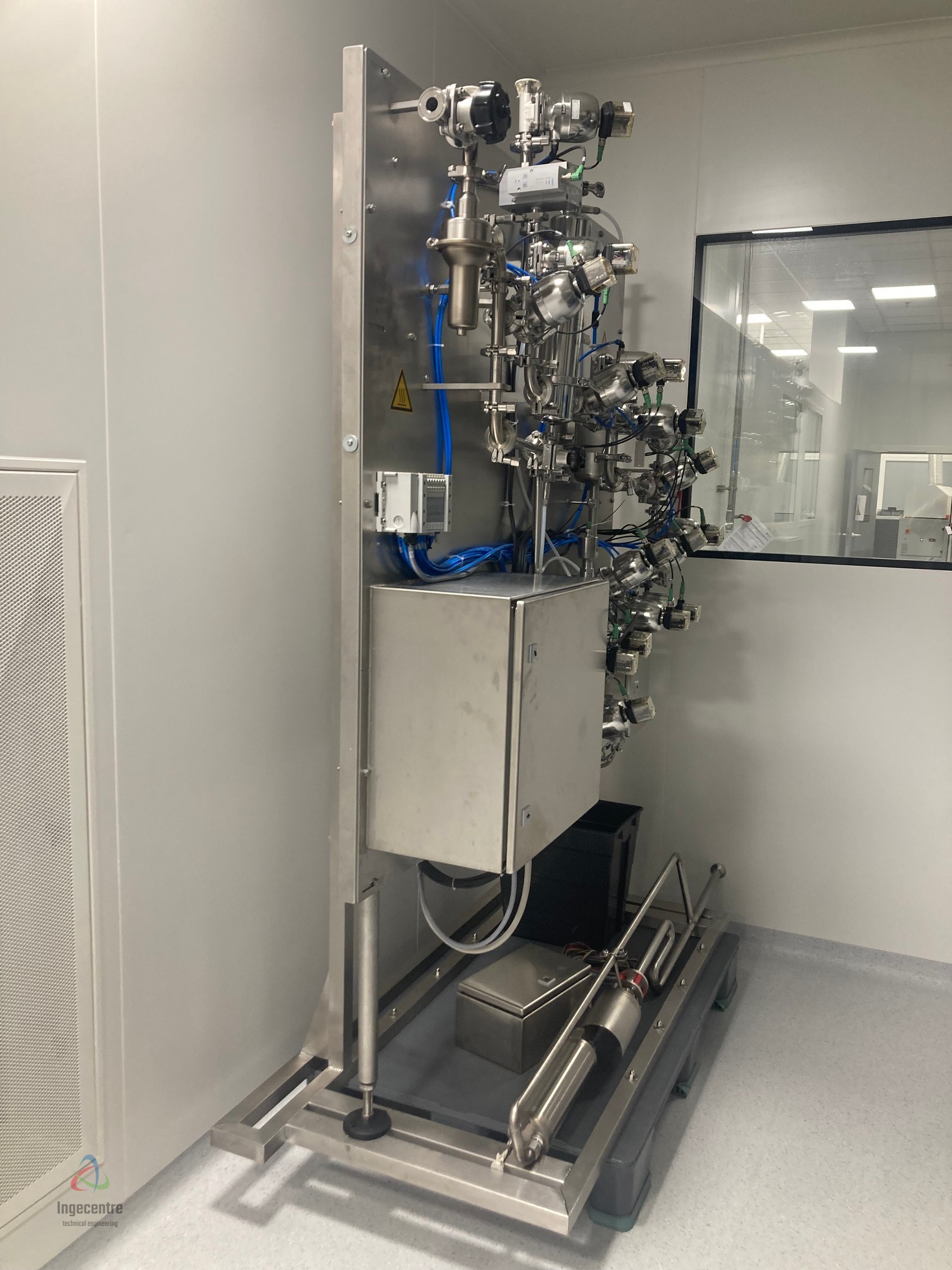

NEP et SEP

PLC : Siemens Simotion

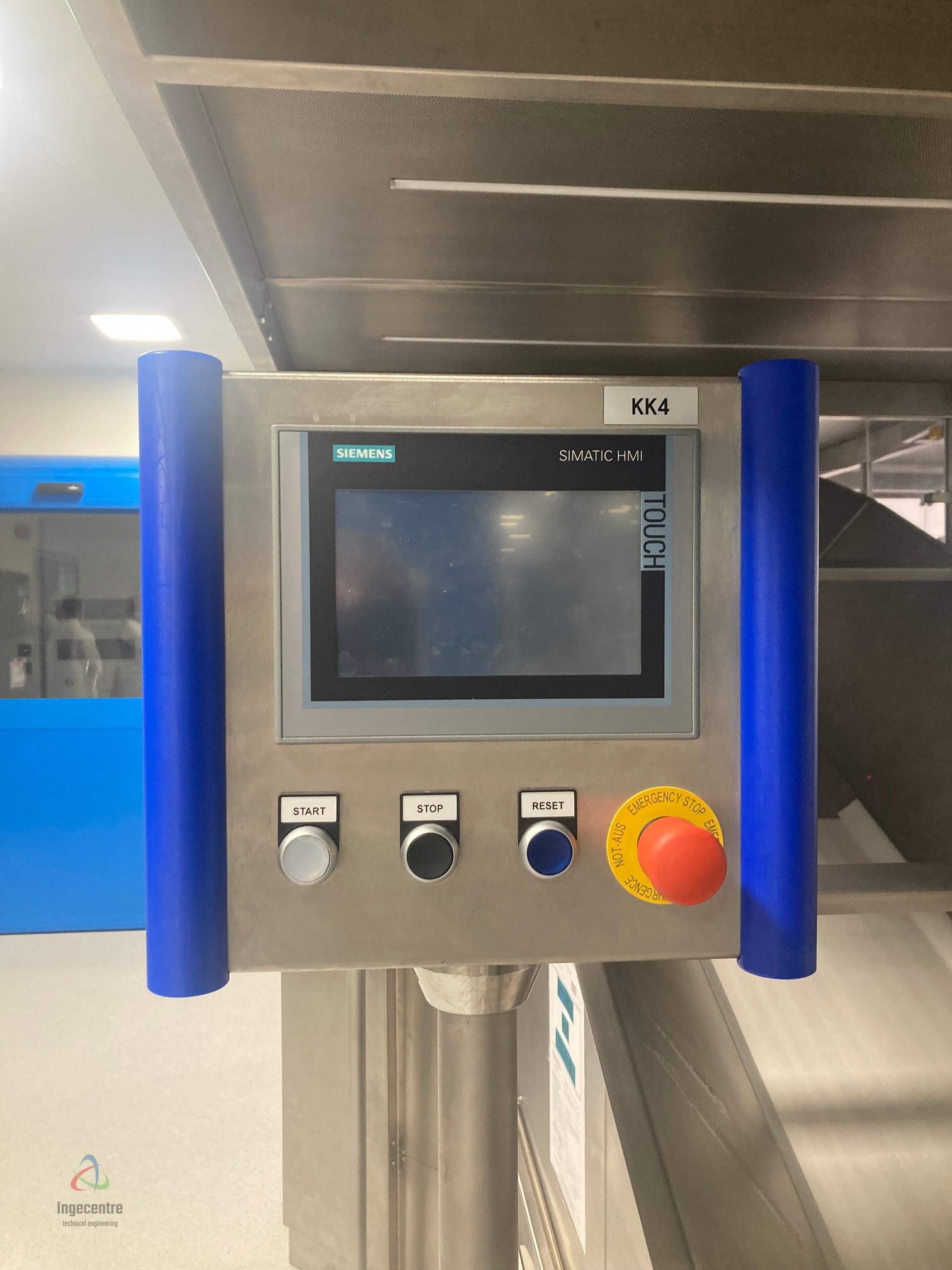

2 pupitres Siemens

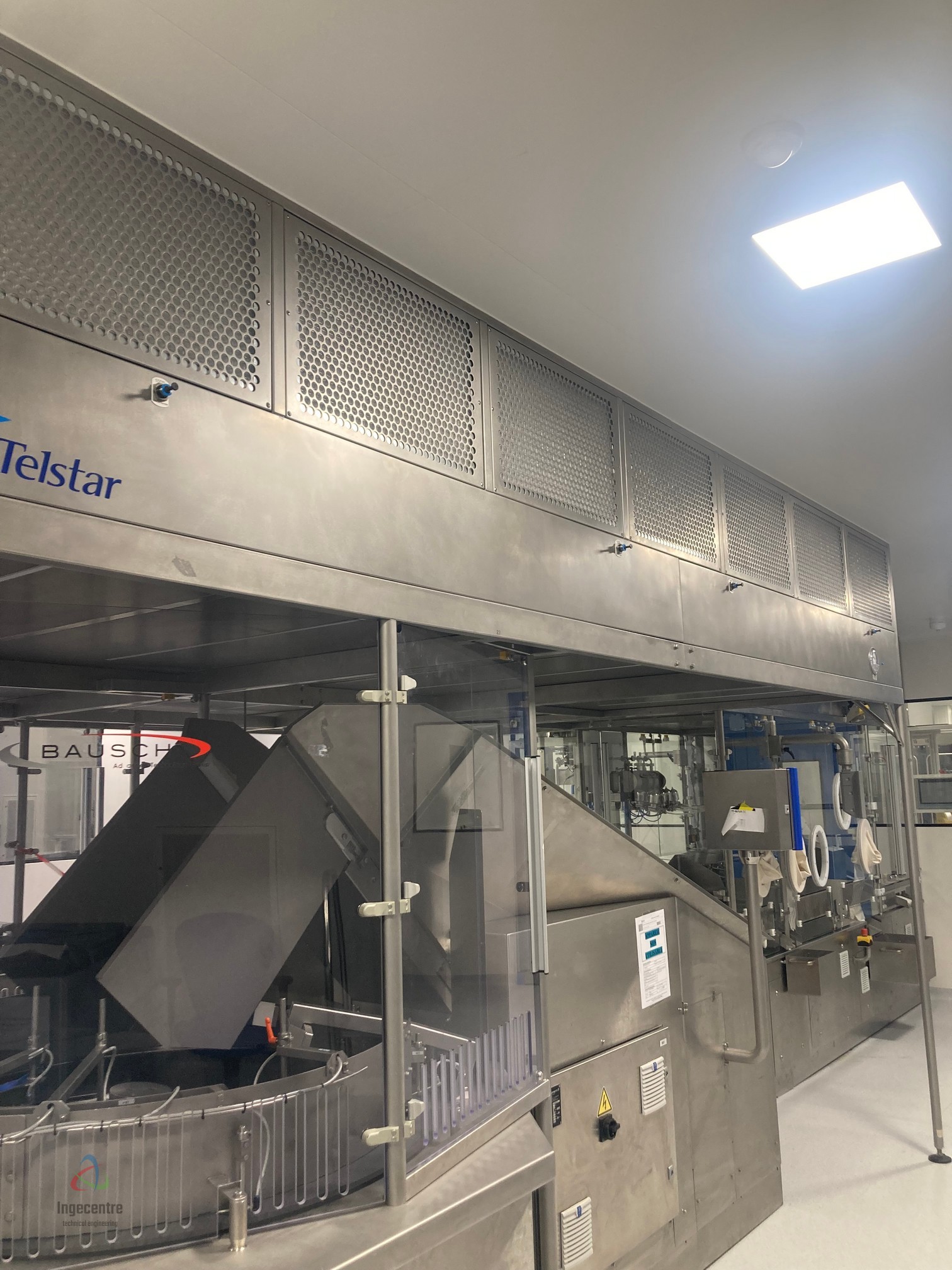

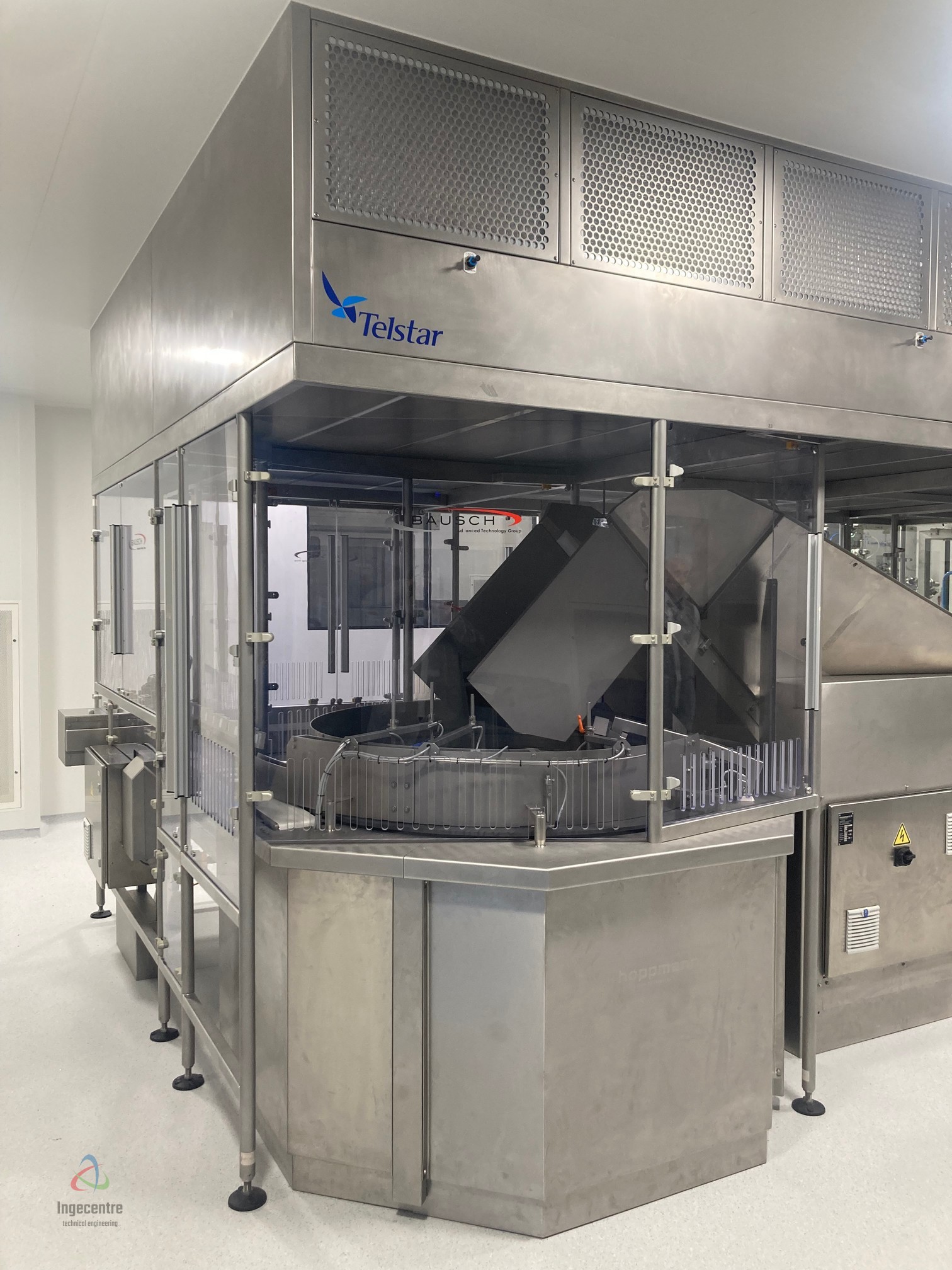

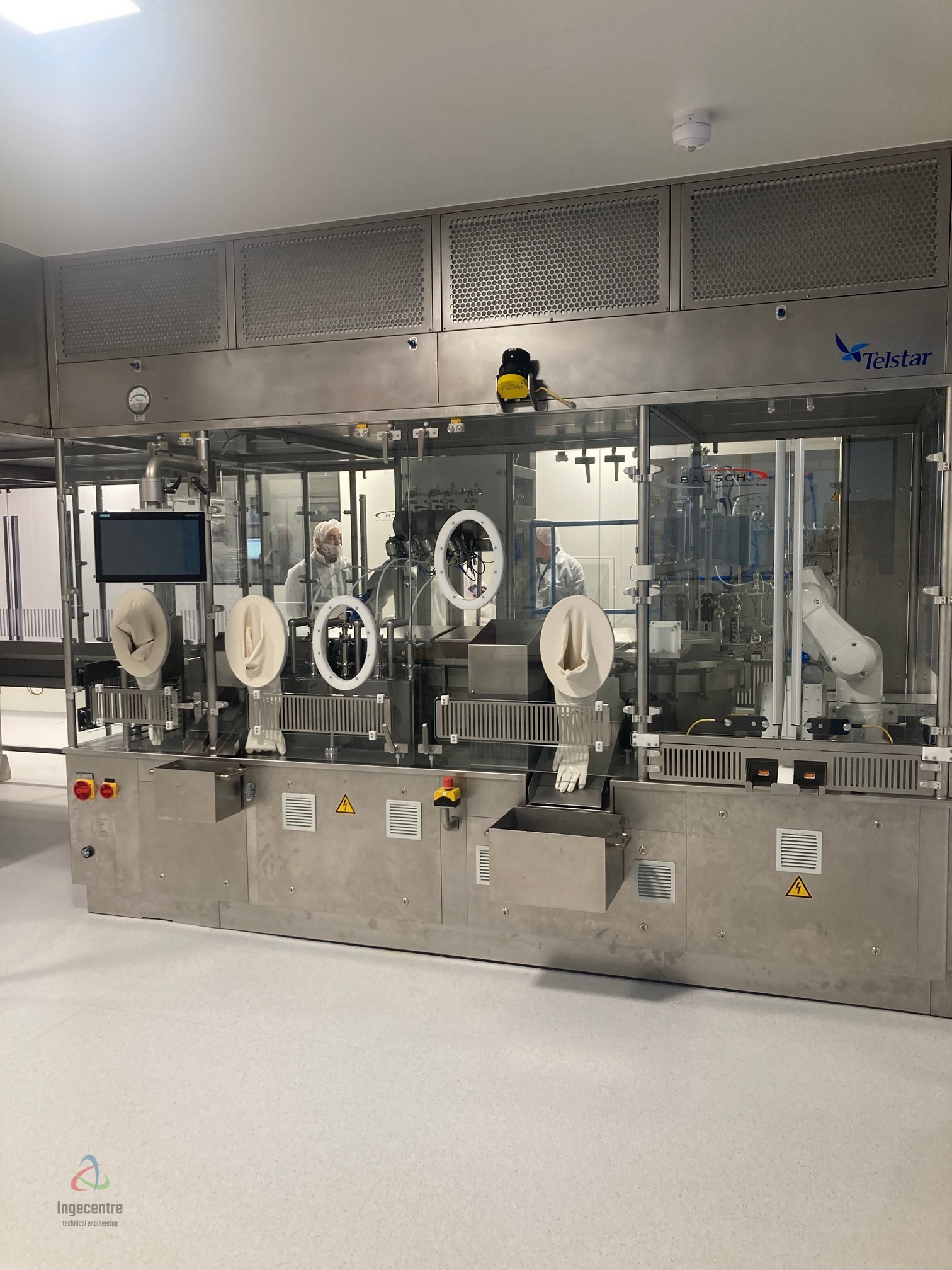

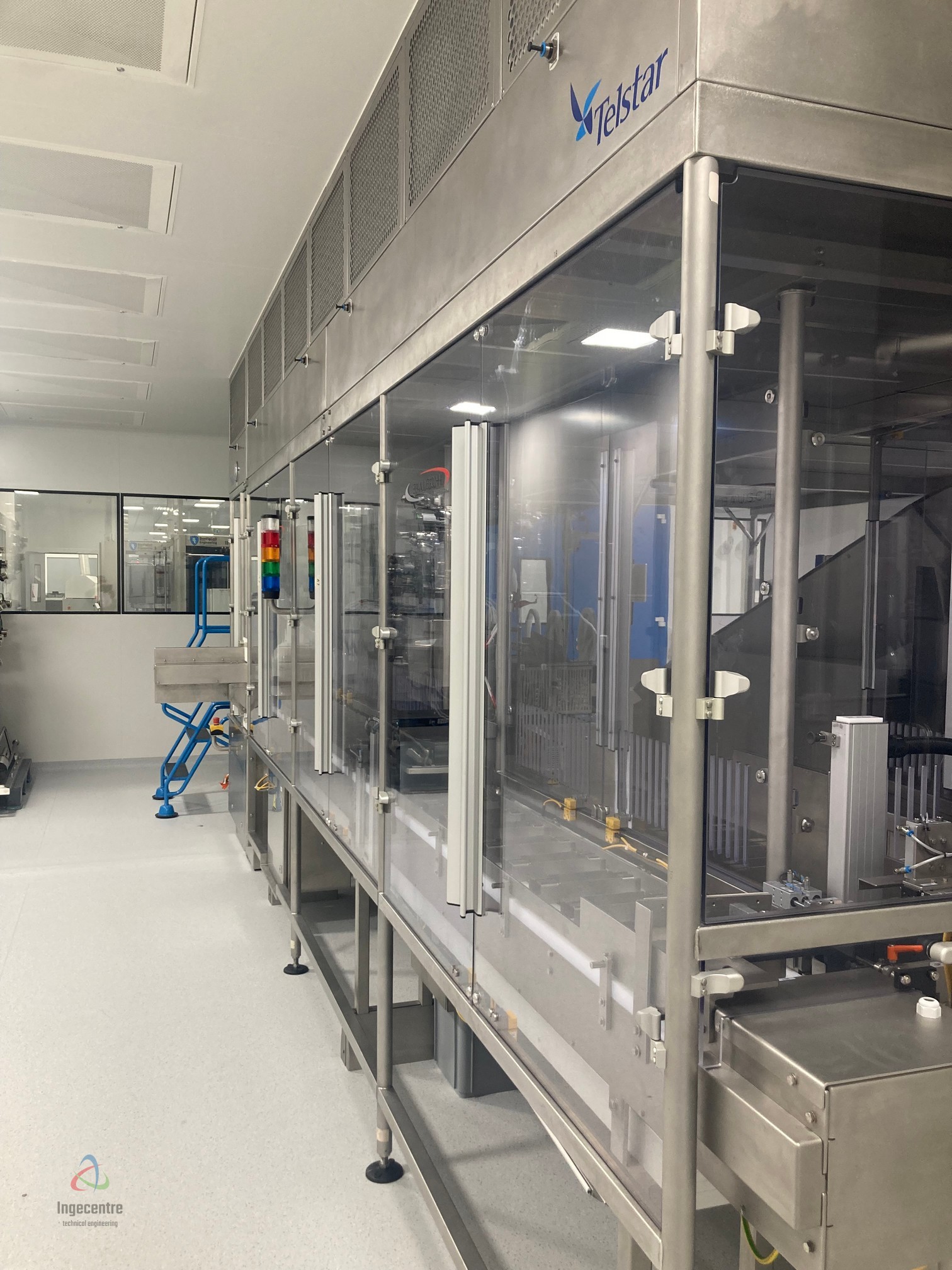

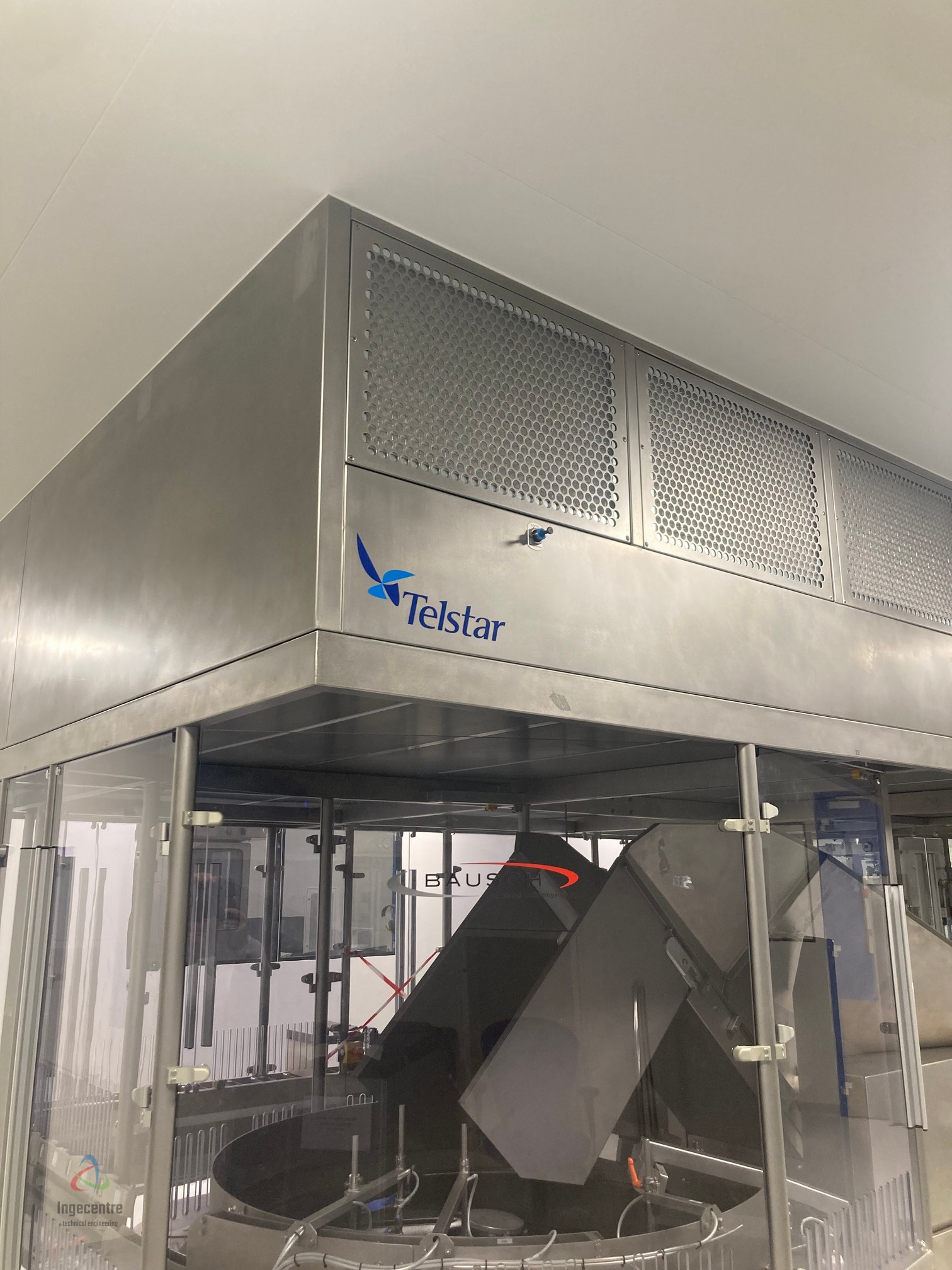

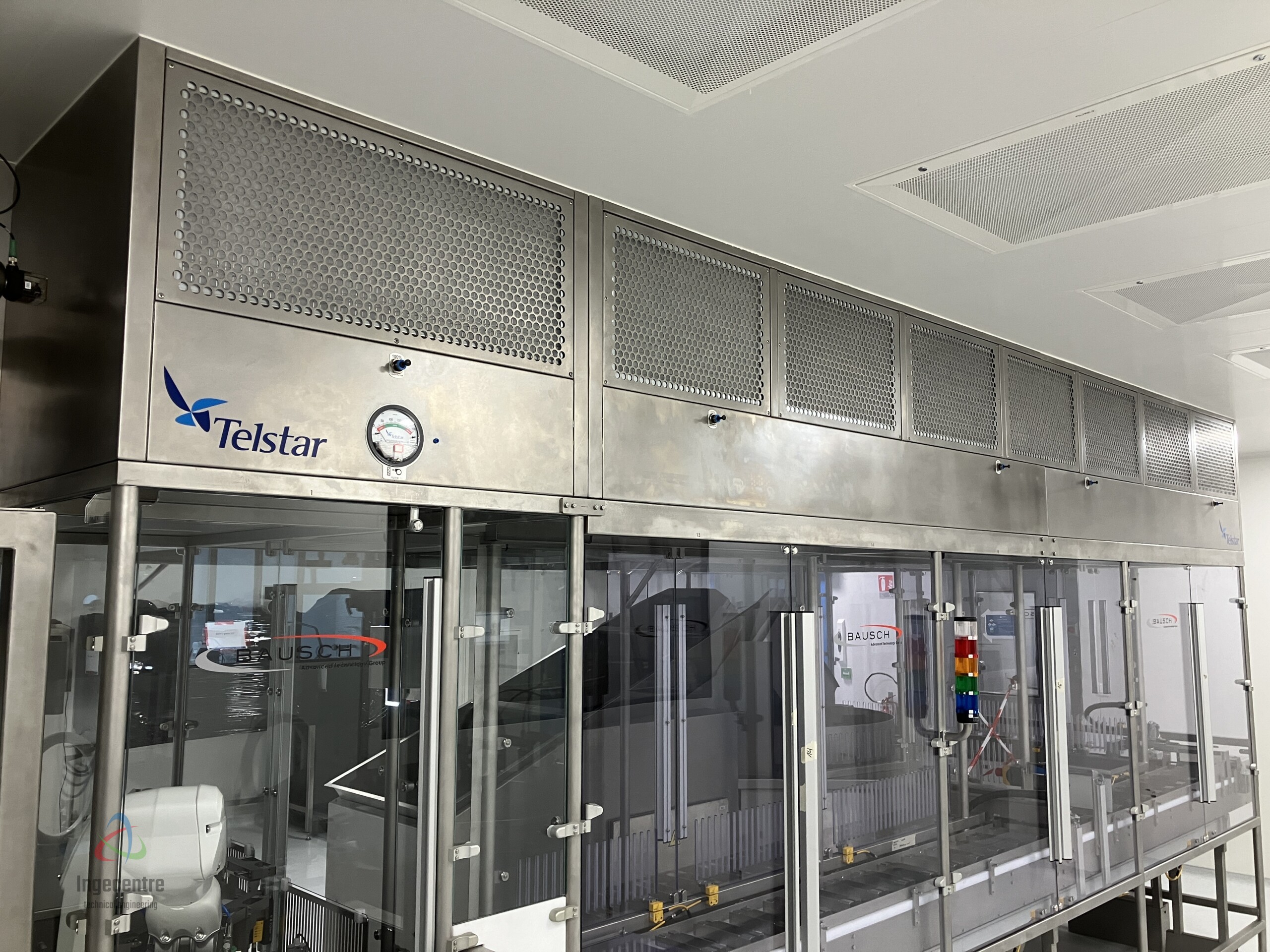

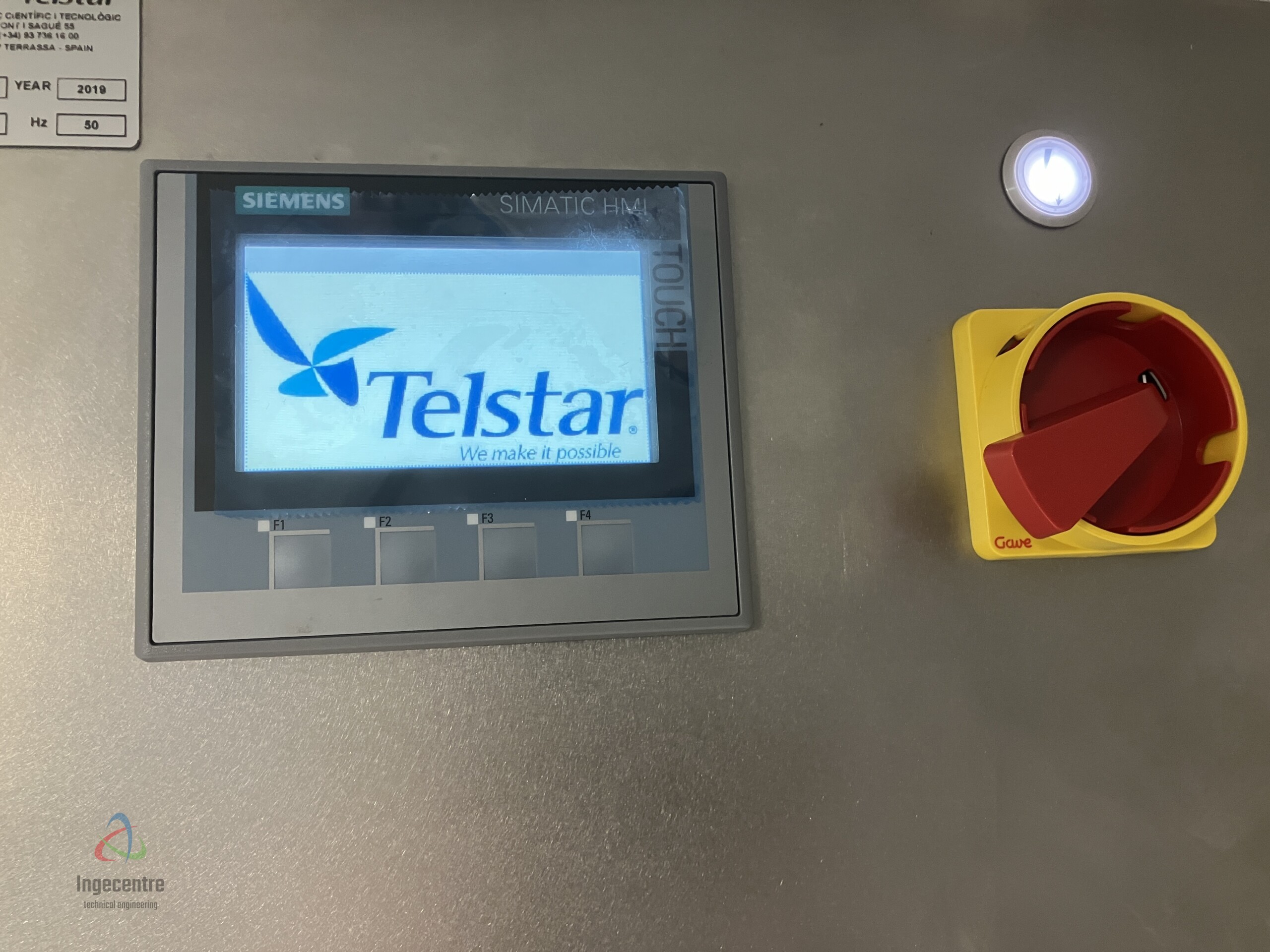

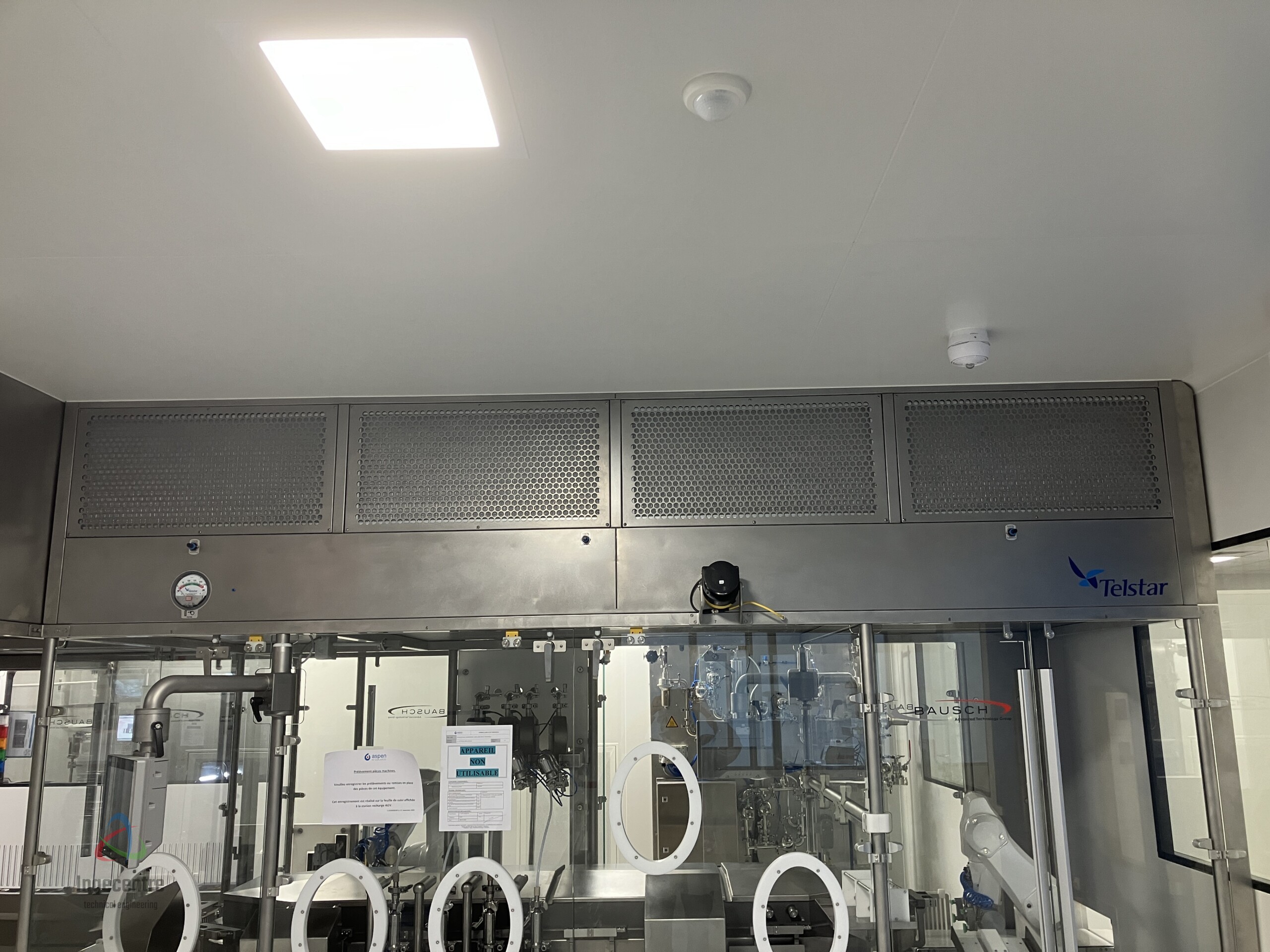

Isolateur Telstar

Flux laminaire composé de 3 parties :

• système d’alimentation

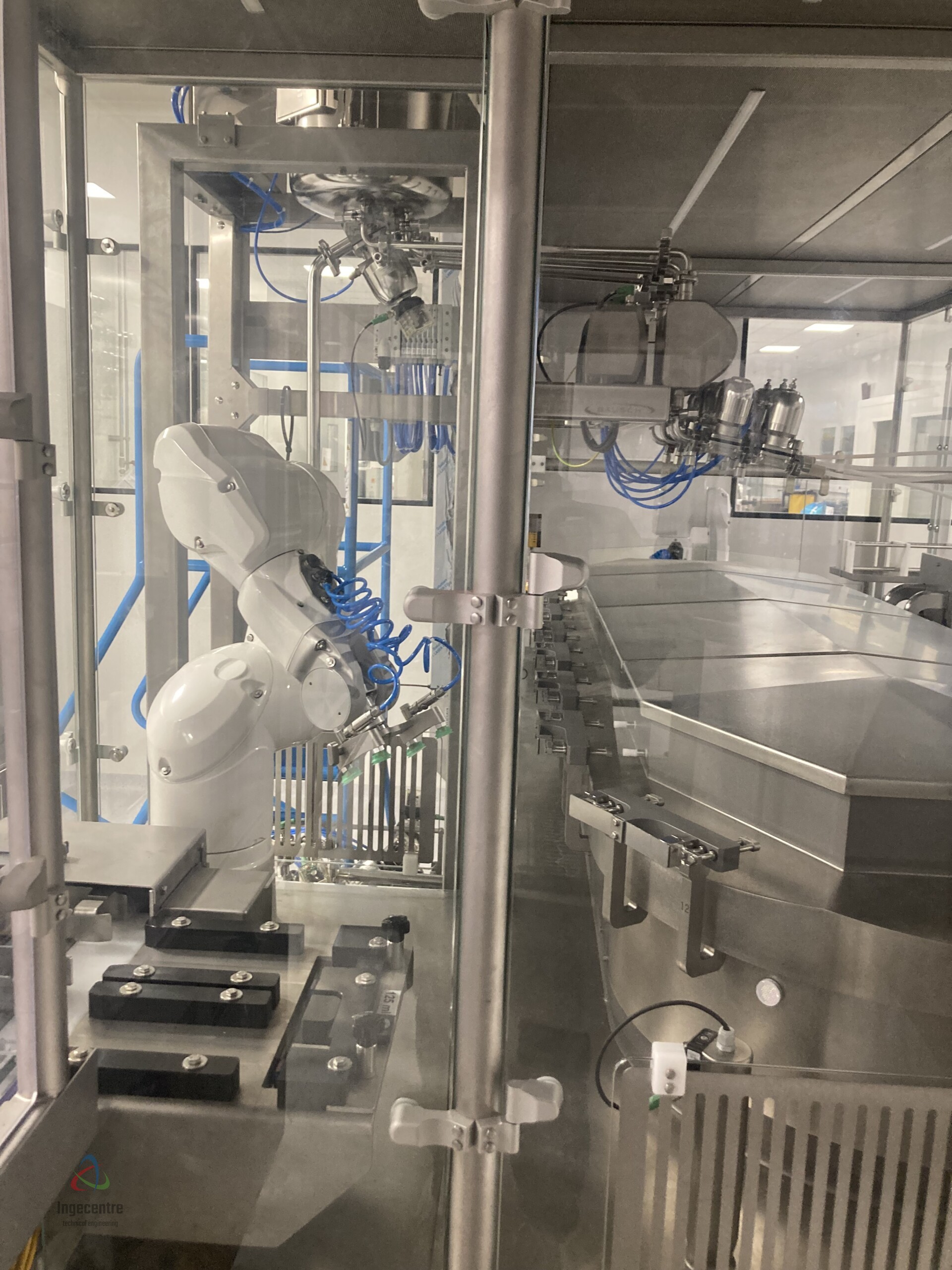

• robot de chargement
• remplisseuse

Filtre HEPA H14

Classe ISO 5

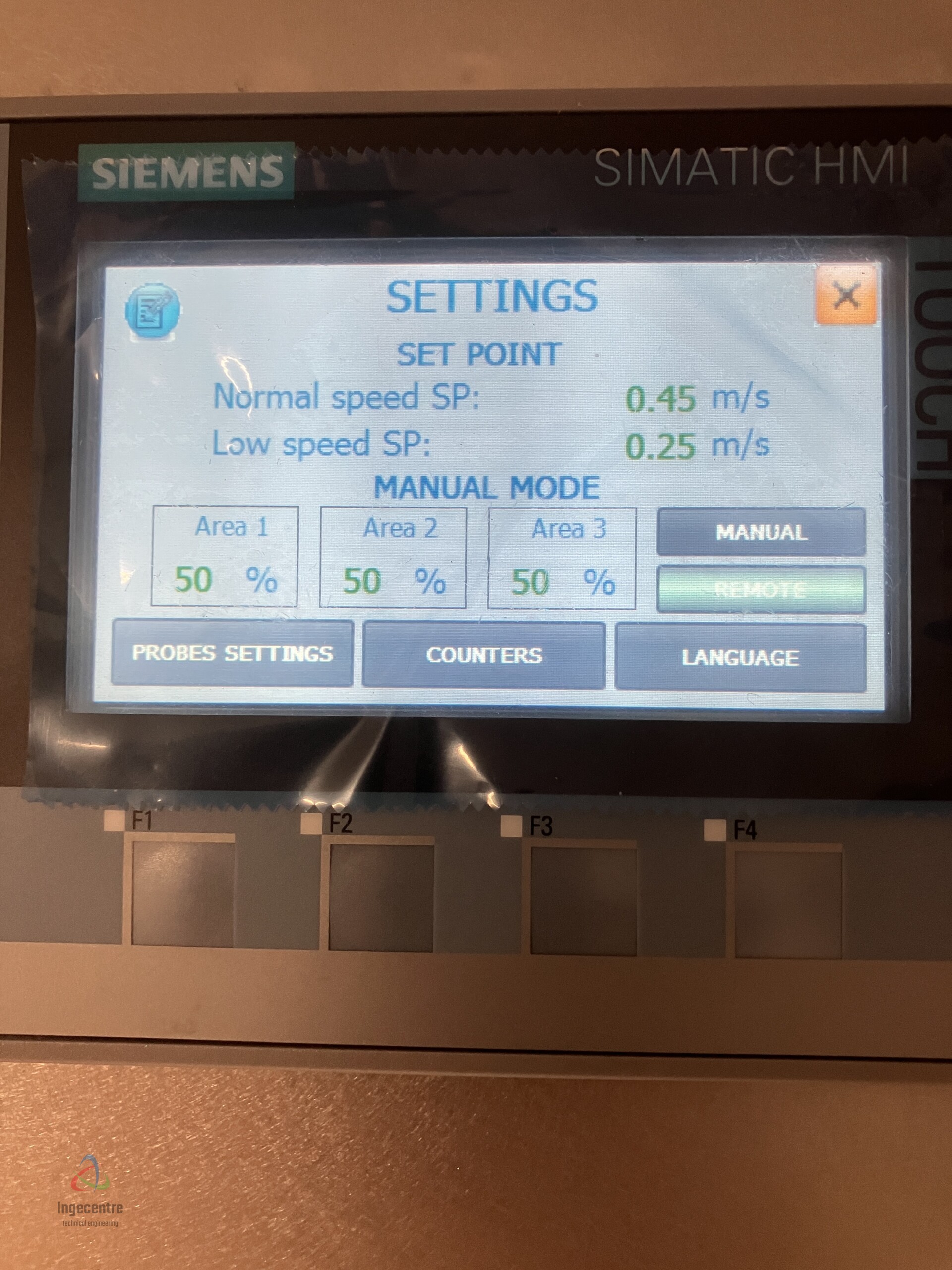

Vitesse flux luminaire : approx. 0,45 m/sec

Documentation technique disponible

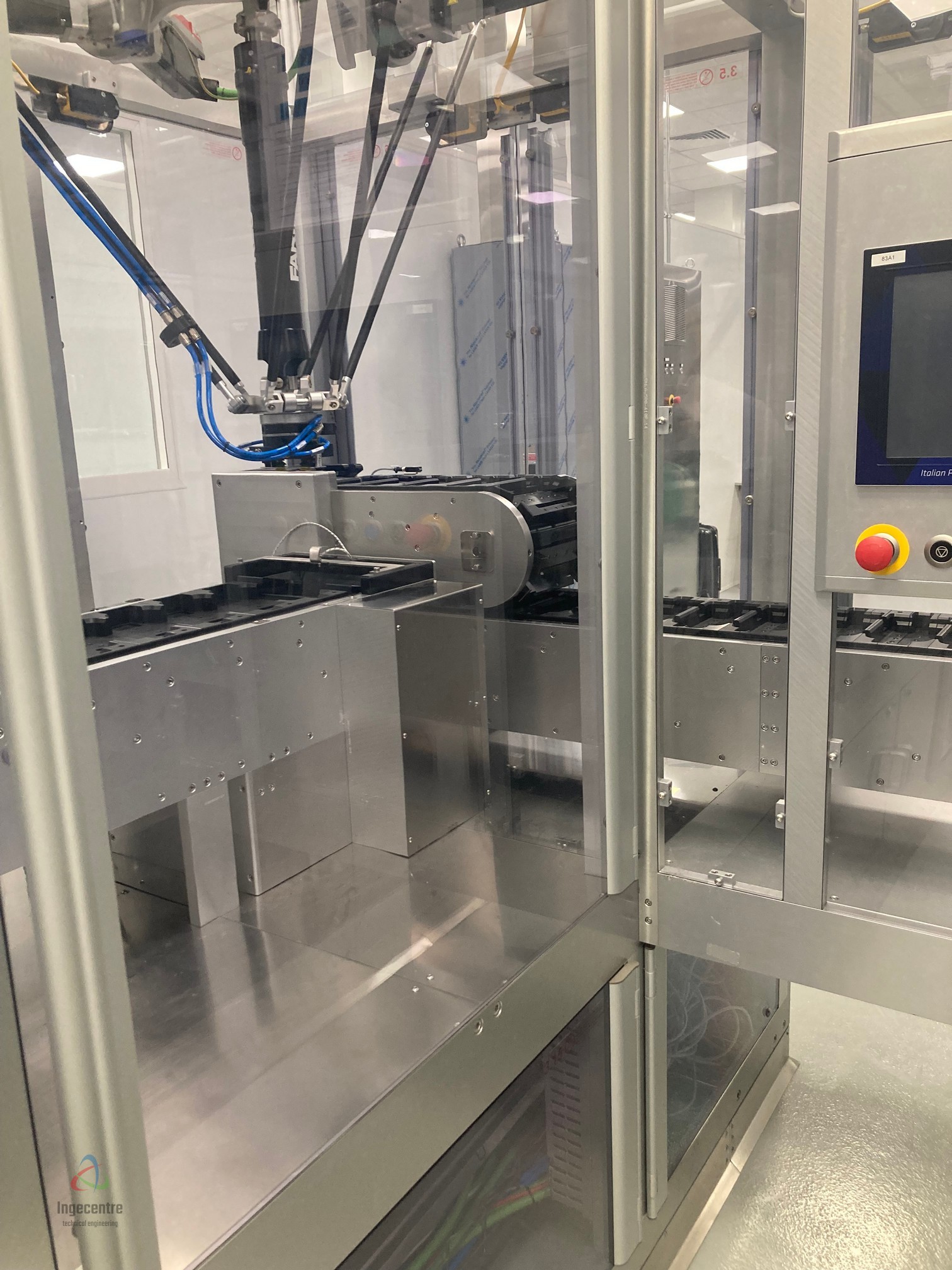

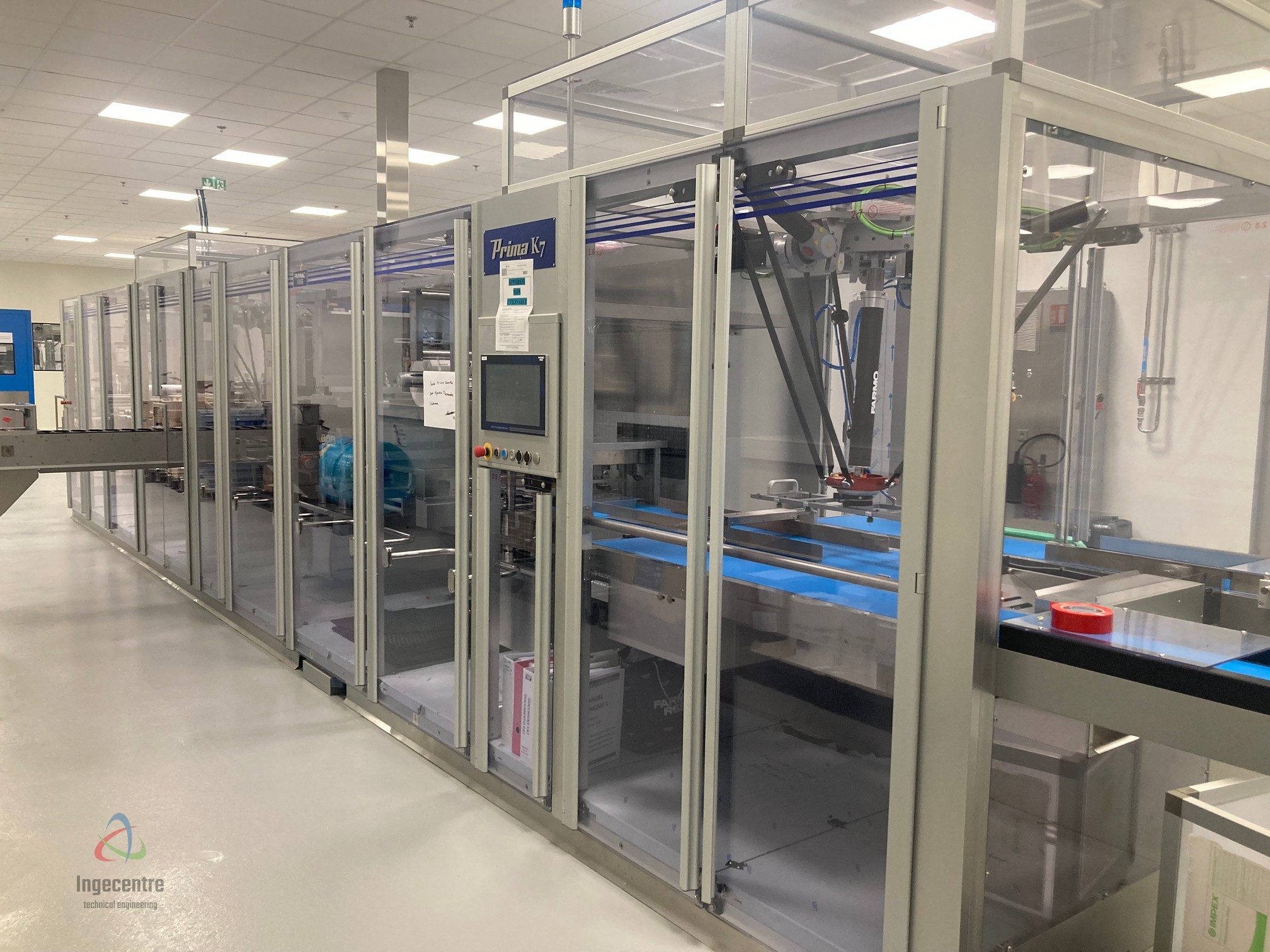

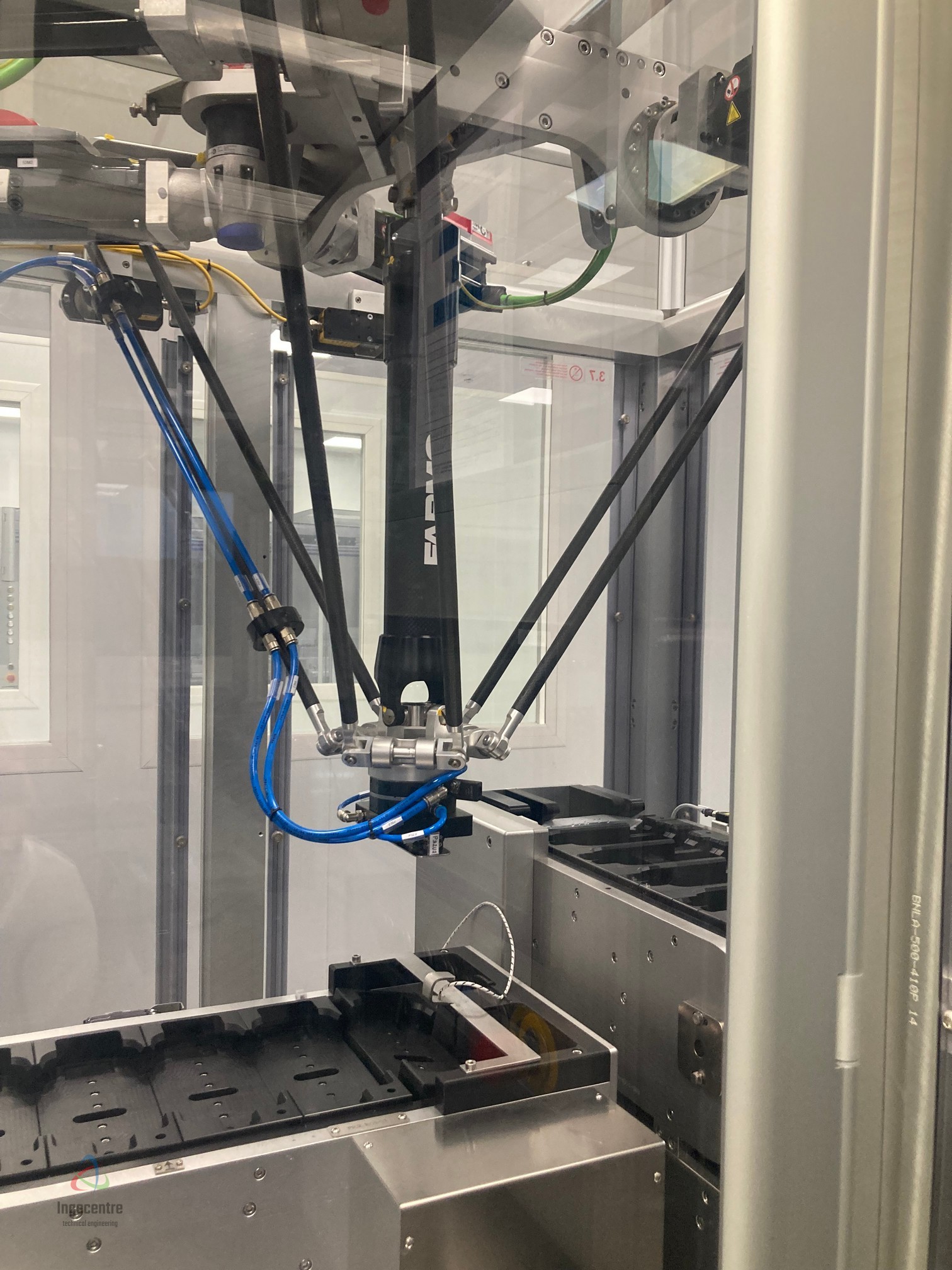

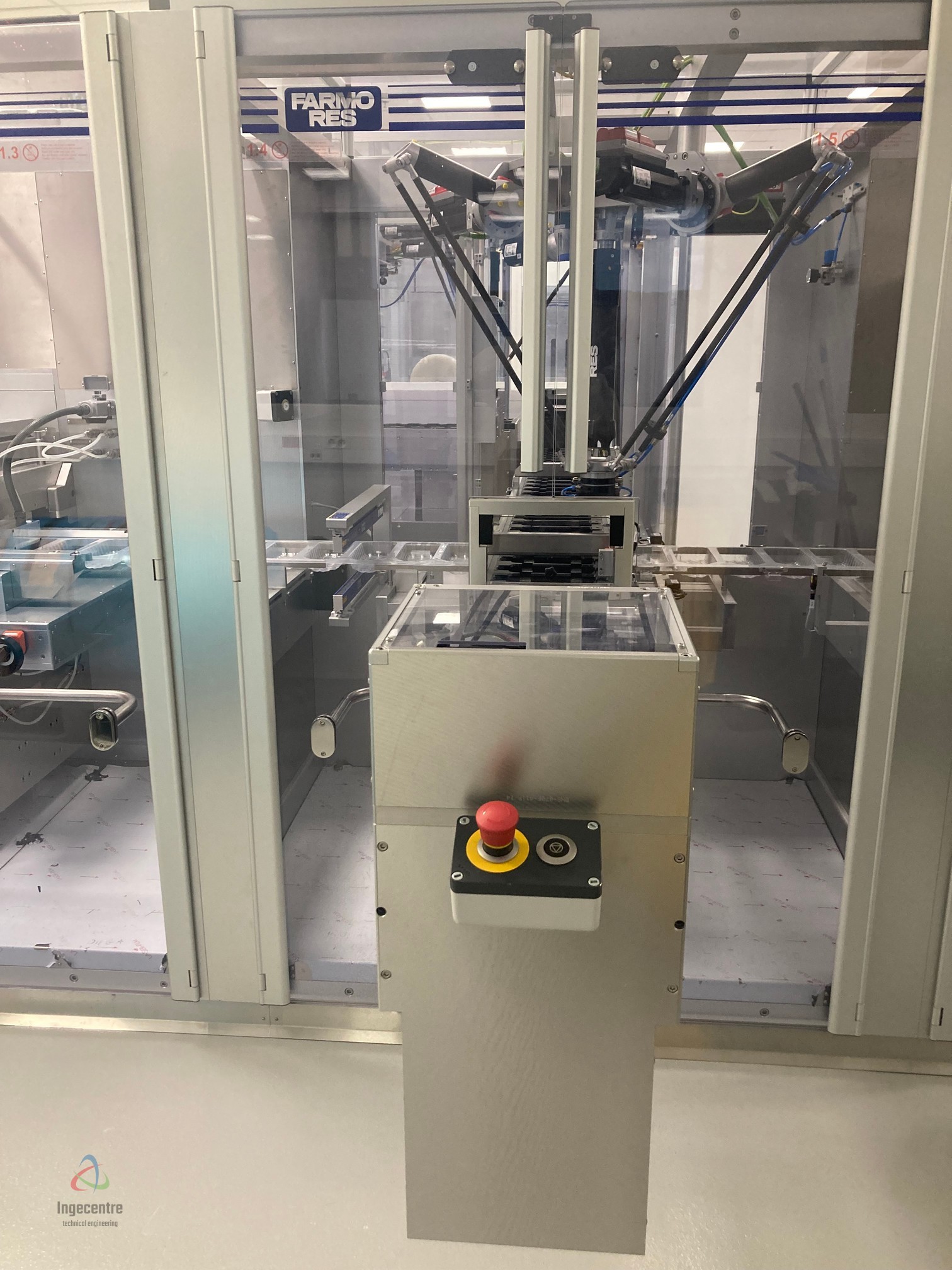

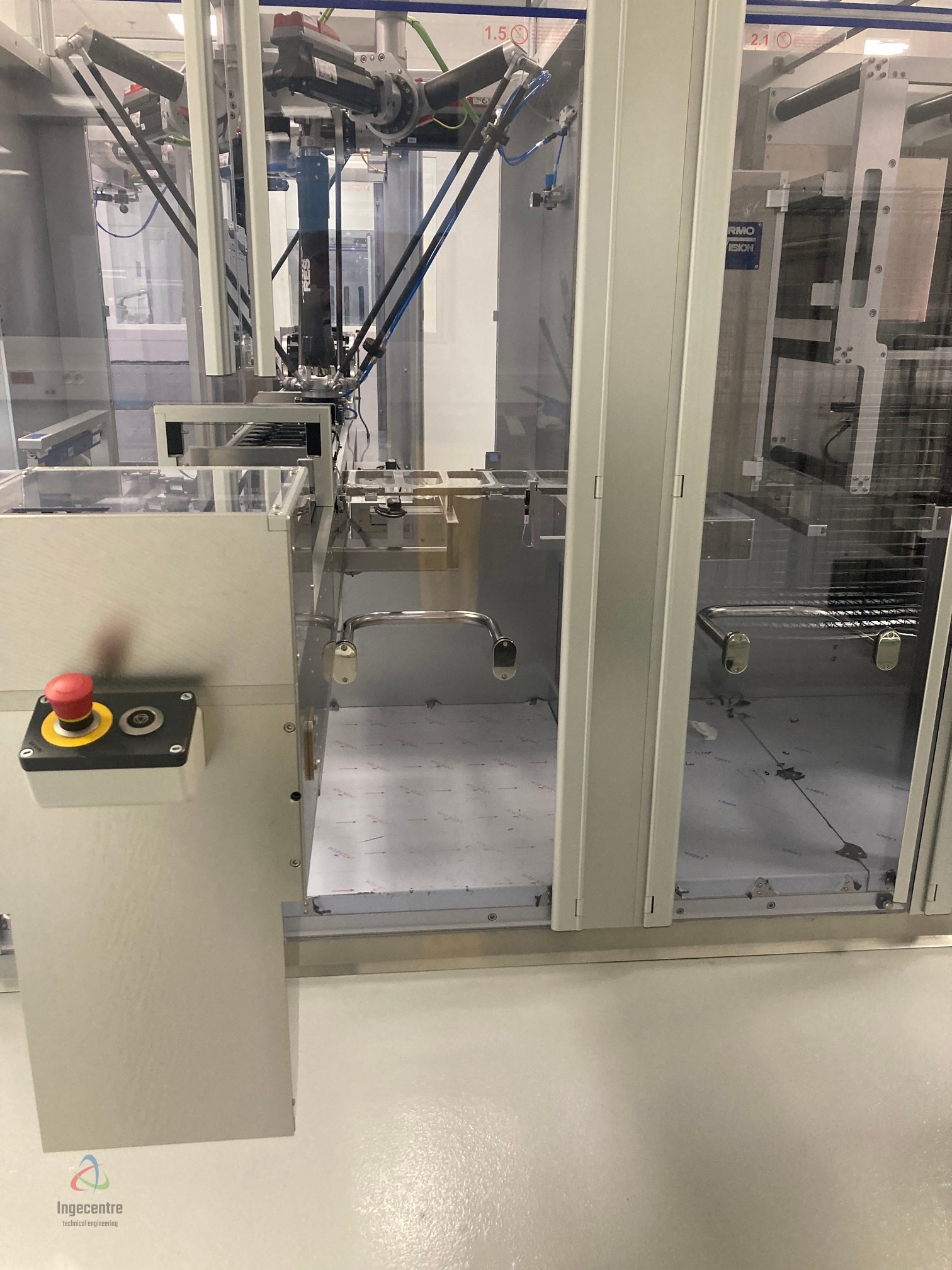

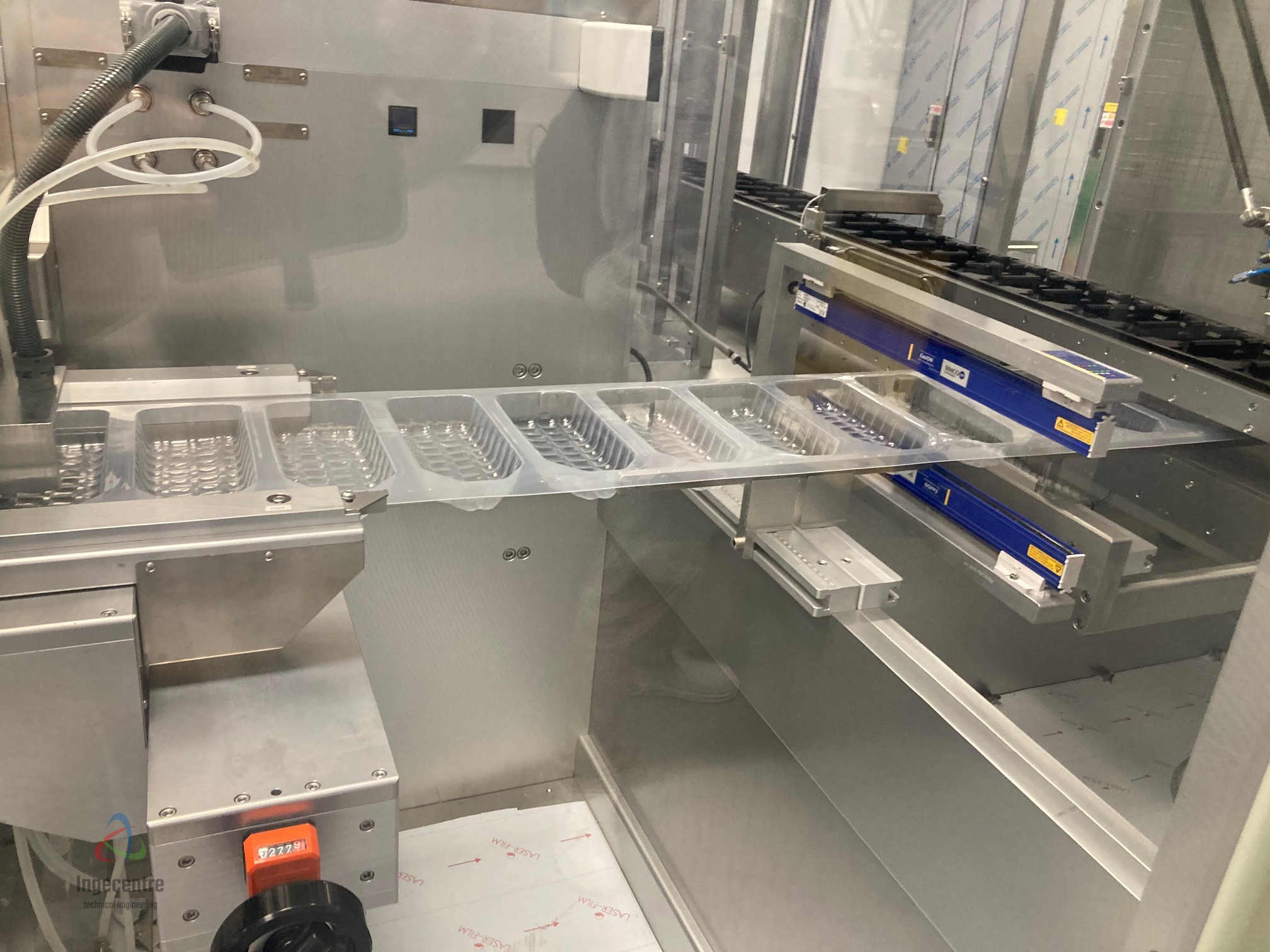

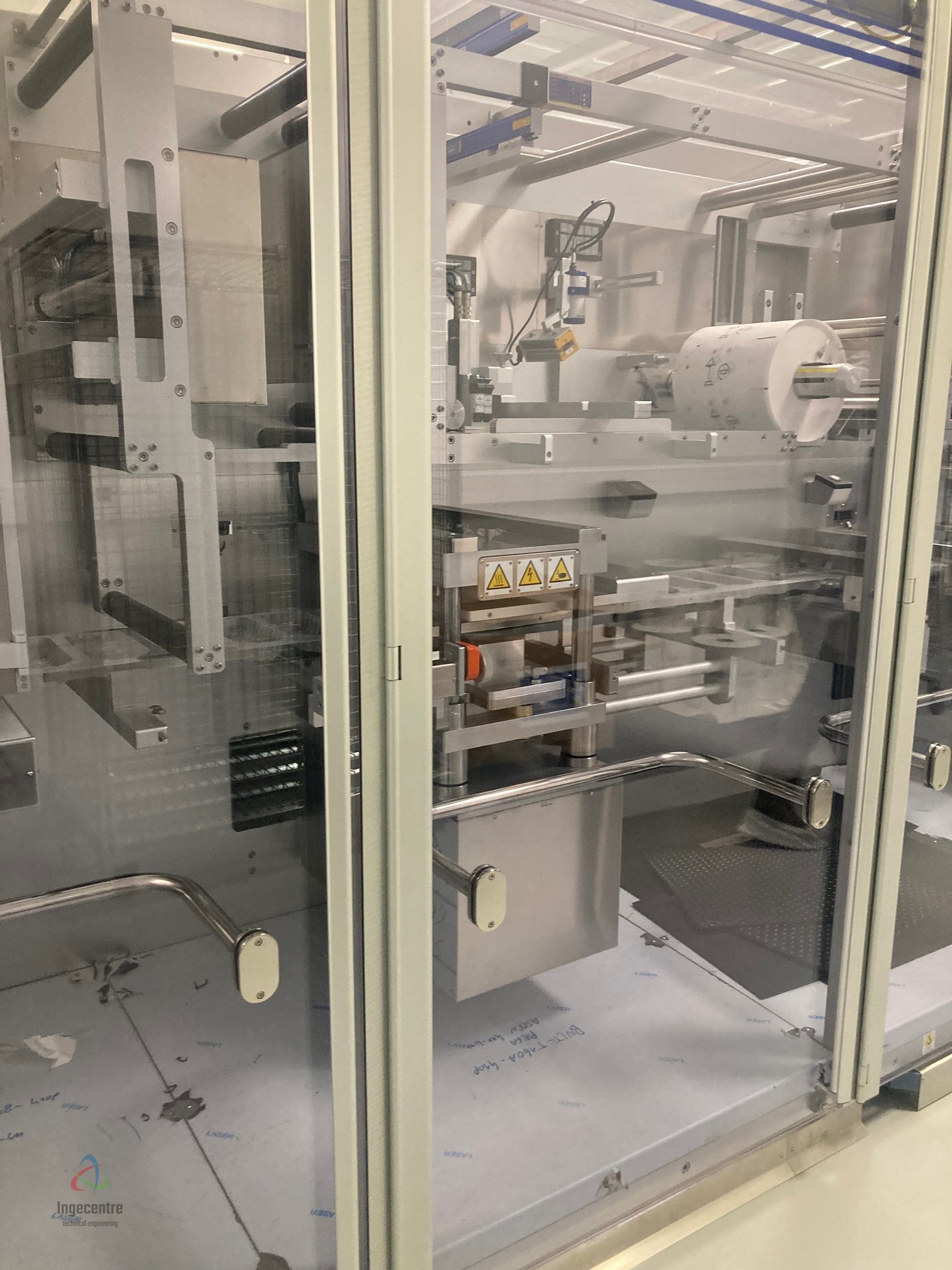

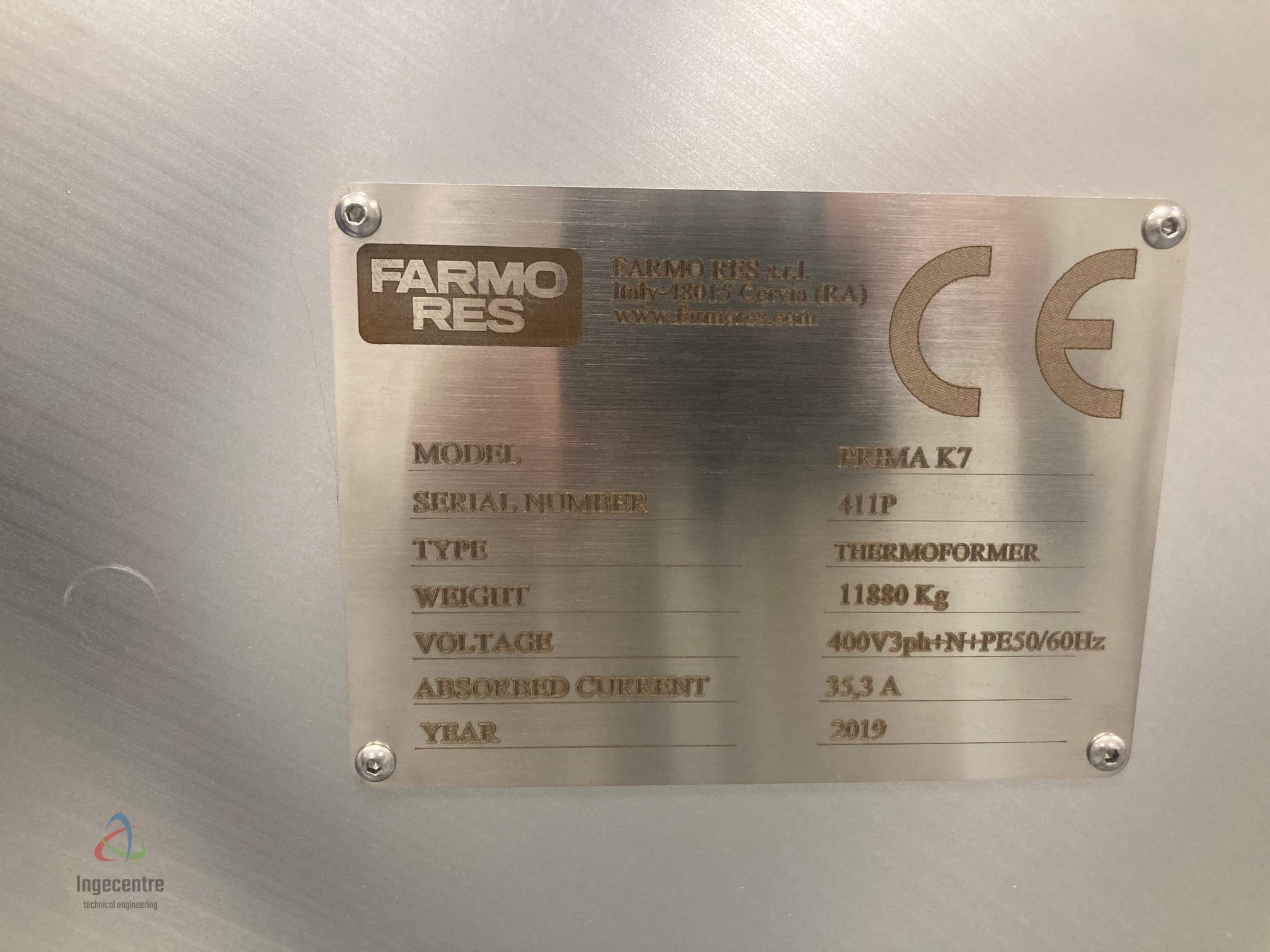

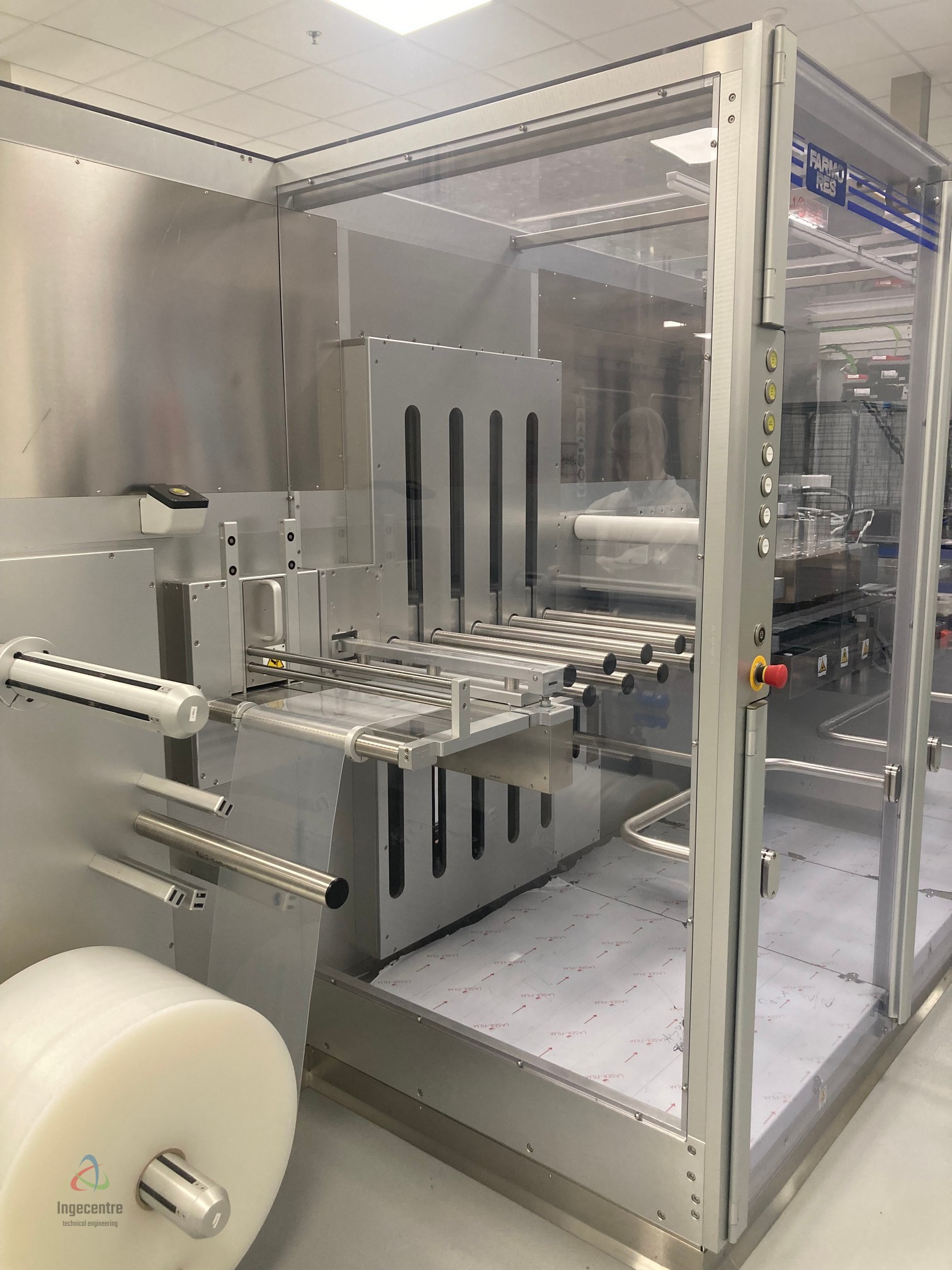

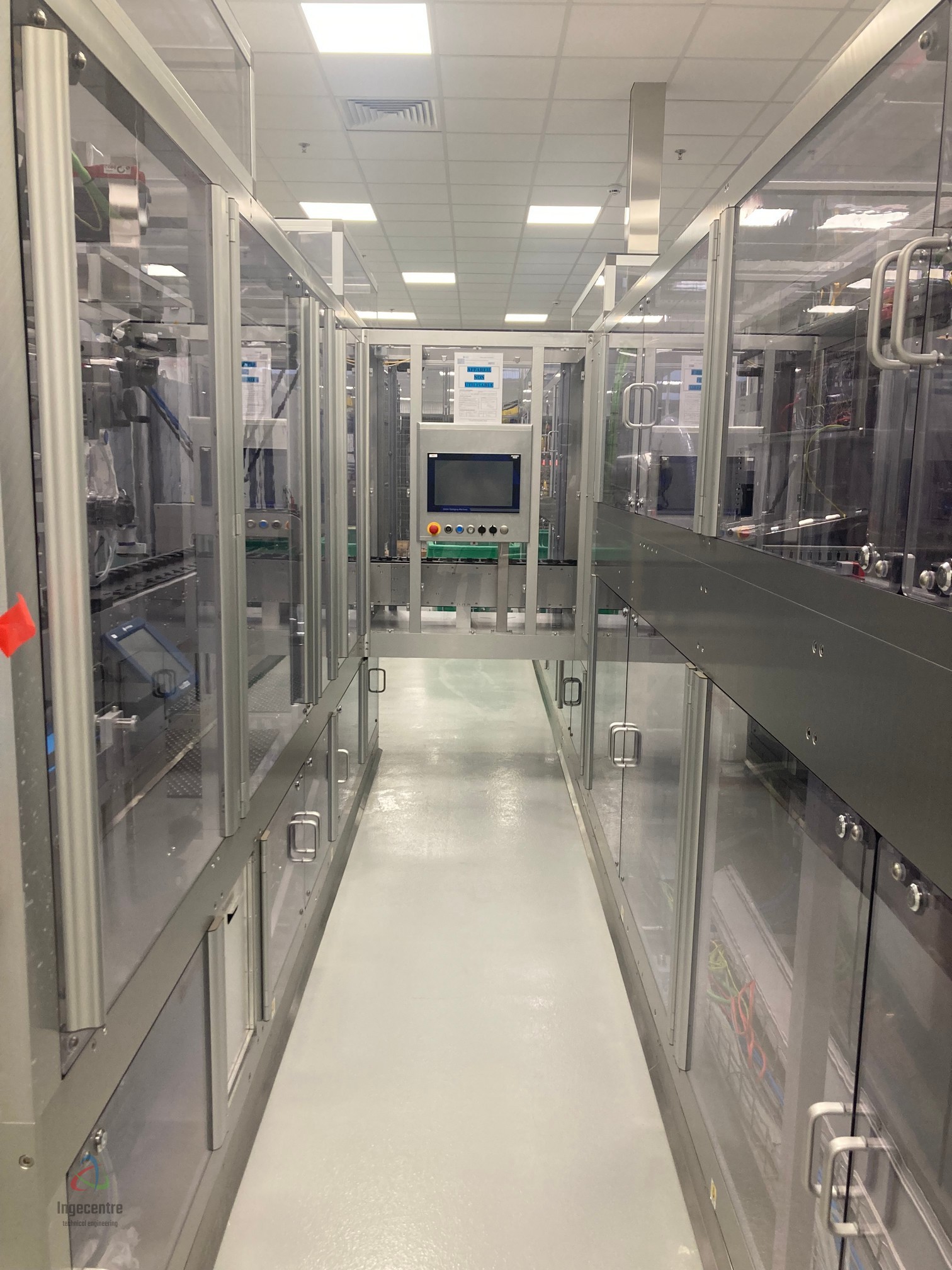

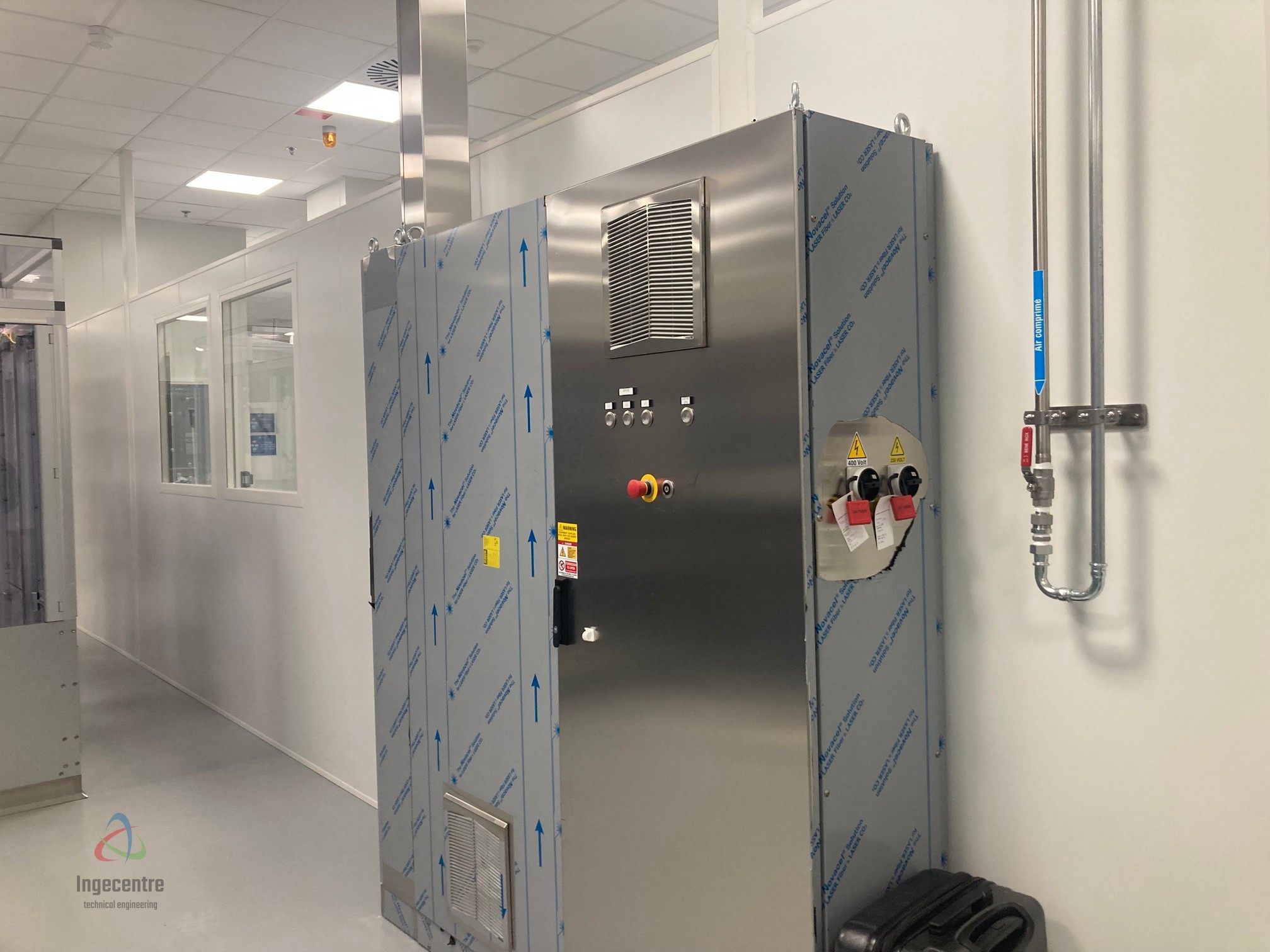

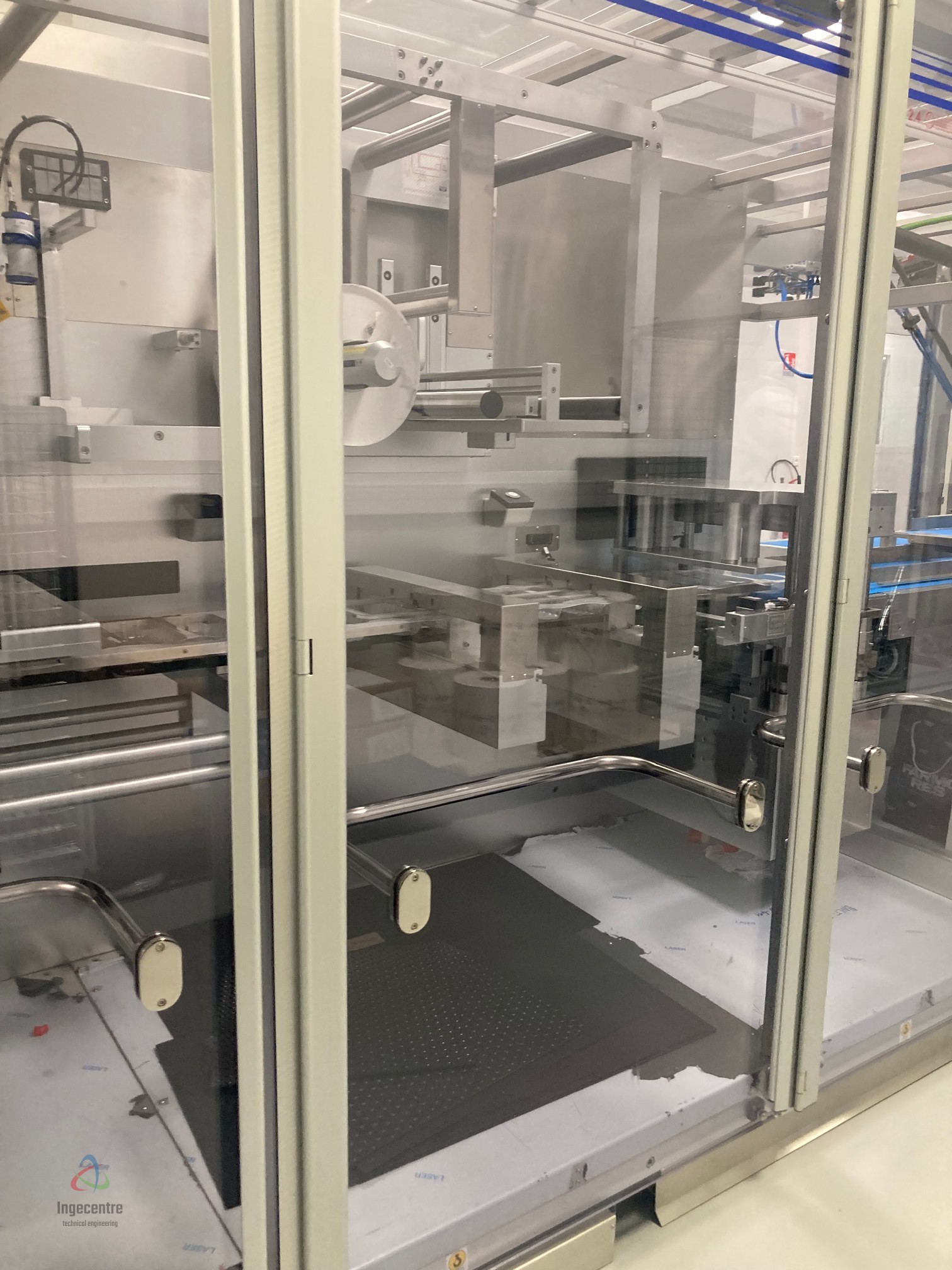

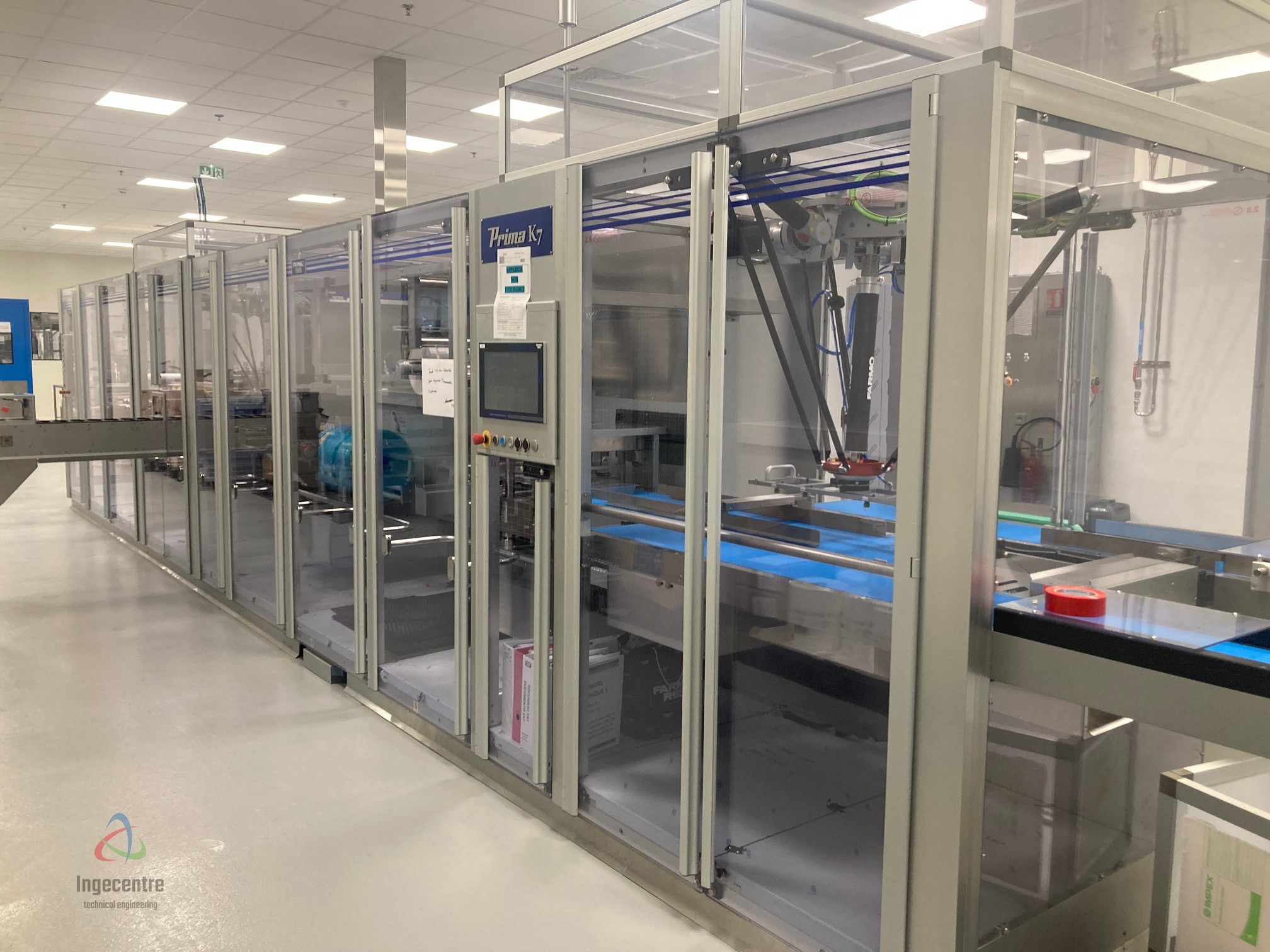

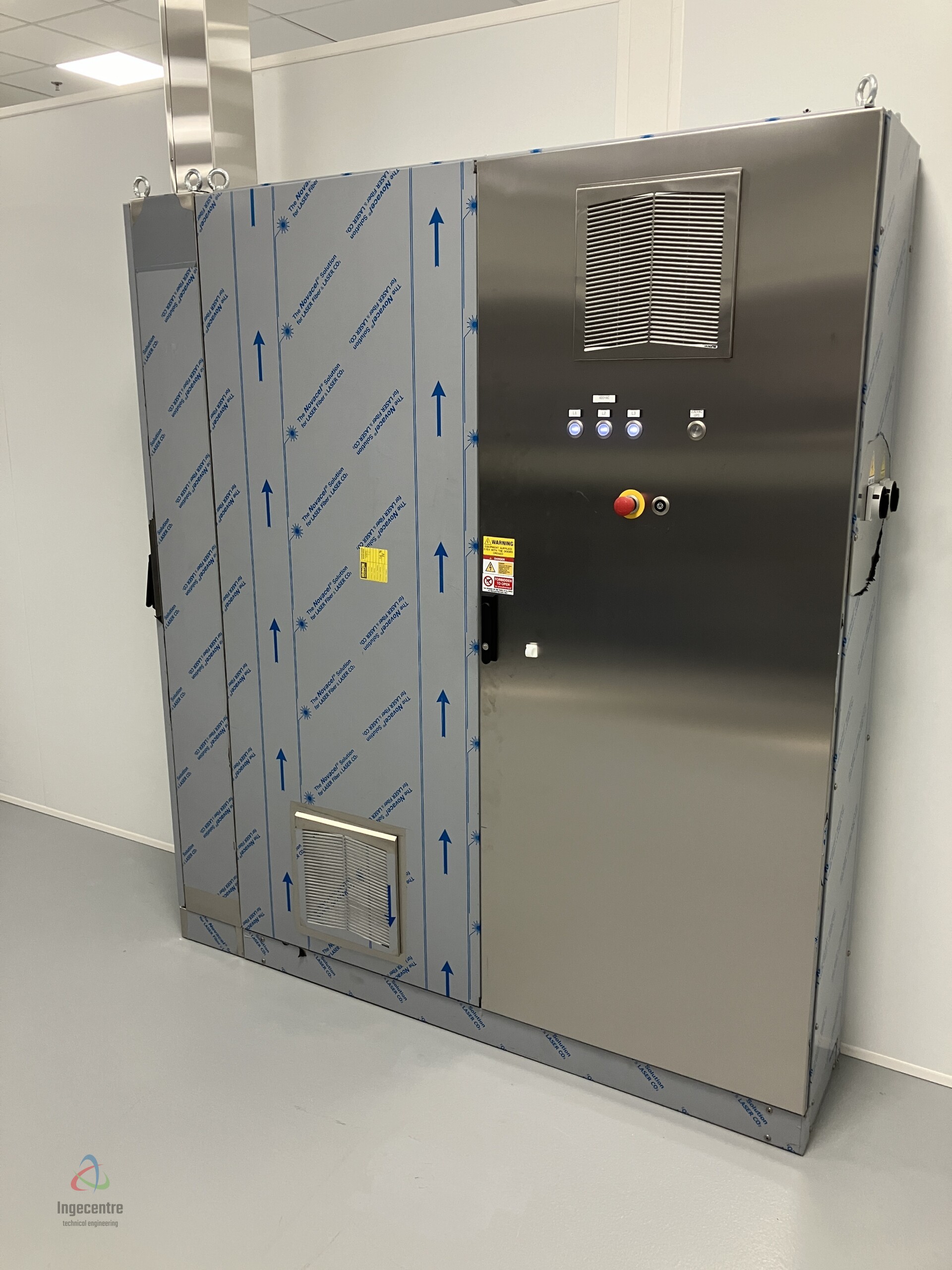

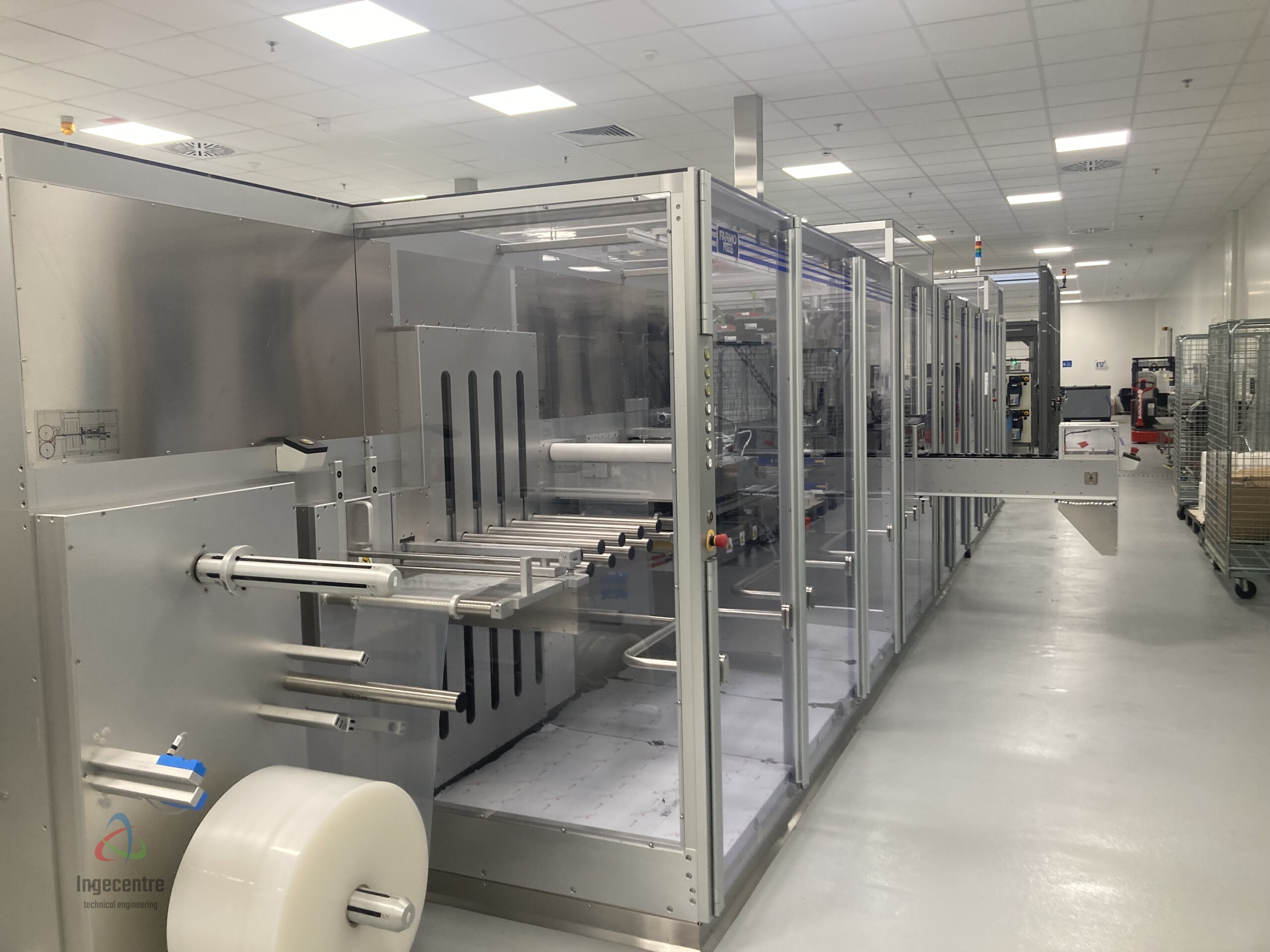

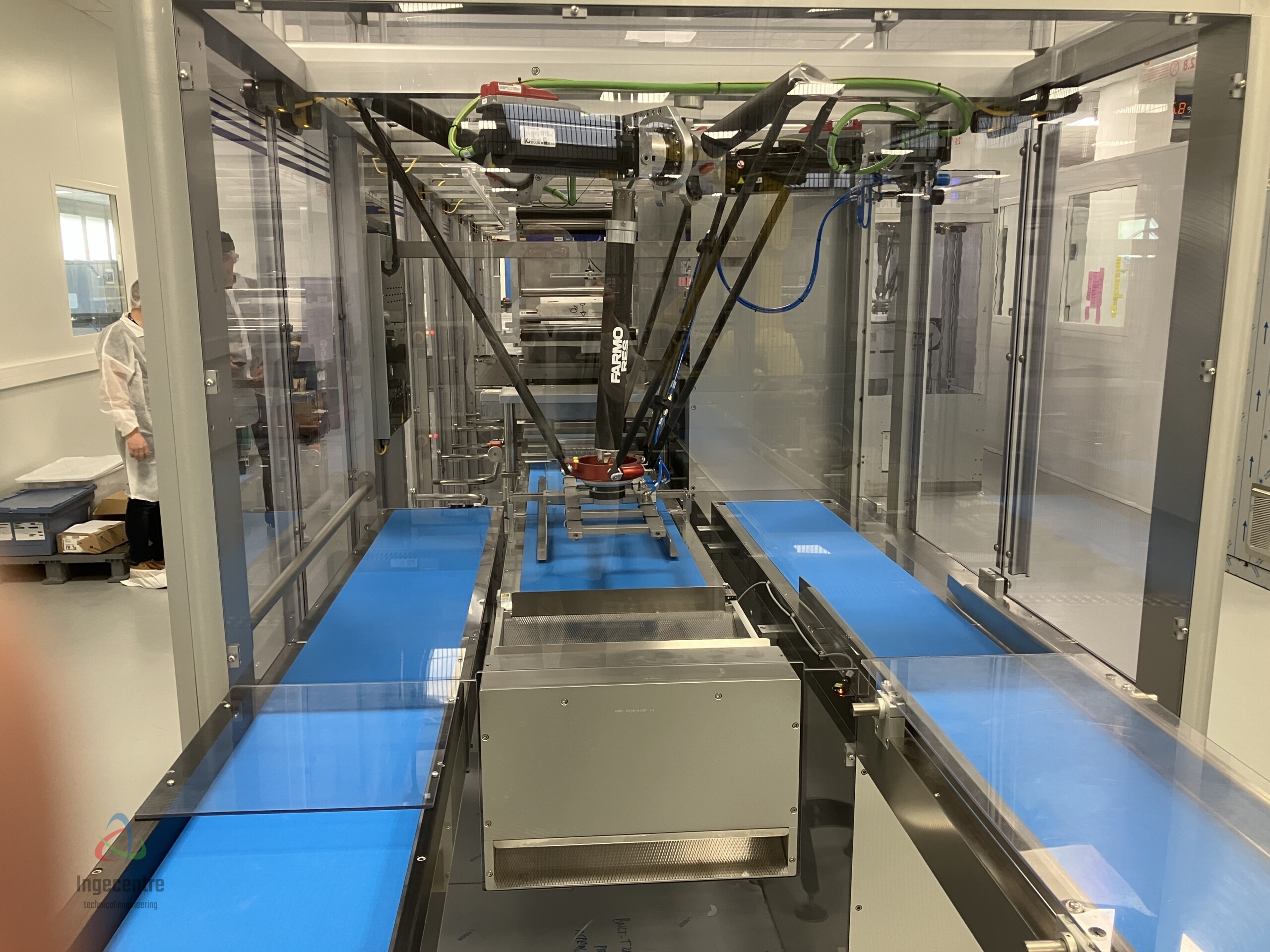

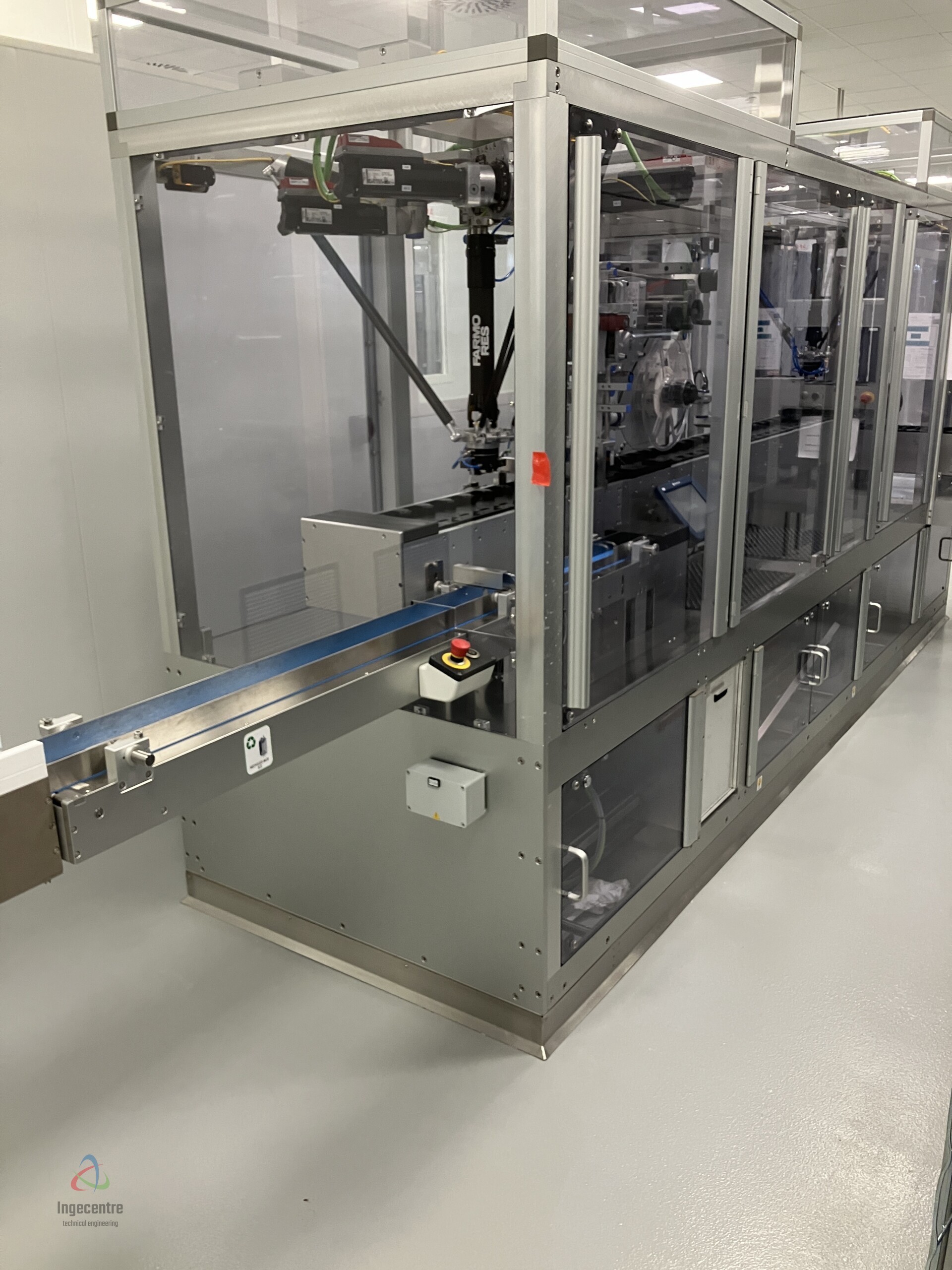

Thermoformeuse

Fabricant : Farmo Res

Modèle : Prima K7

Année : 2019

N° de série : 411P

Pour la production de blisters en PVC / PET / PP / Polystyrène

Format présent : détails sur demande

Dimensions max de formage : 260 x 450 mm

Profondeur max de moulage : 40 mm

2 pupitres

Automate : Schneider PacDrive-LMC Pro2 LMC802CAA10000

Machine étudiée avec possibilité d’intégrer un système d’agrégation Seavision, non fourni

Alimentation électrique : 400 V 3-ph + N + PE / 50-60 Hz

Dimensions hors-tout (l x p x h) : 12292 x 4980 x 2460 mm

Poids : 6300 kg

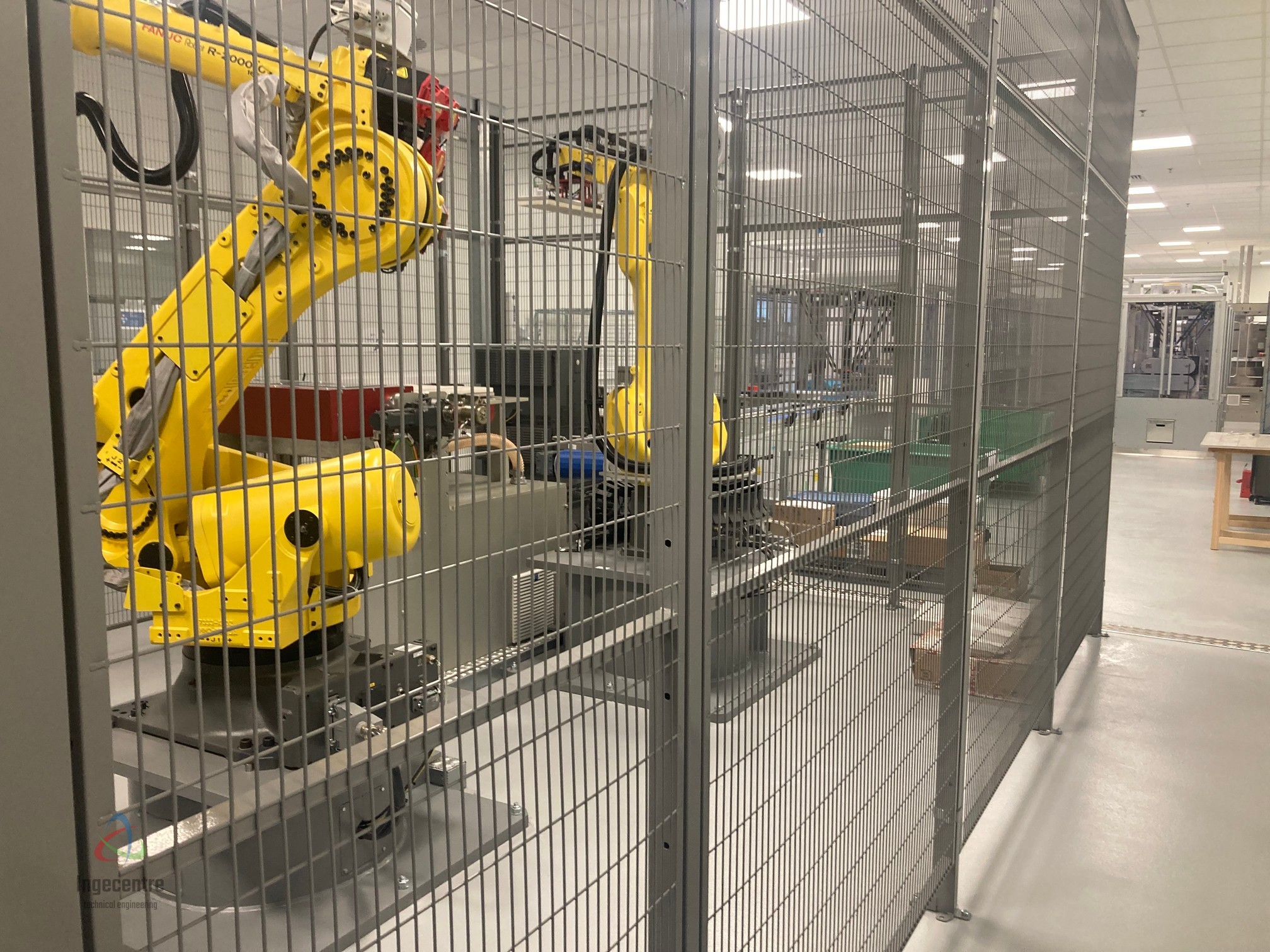

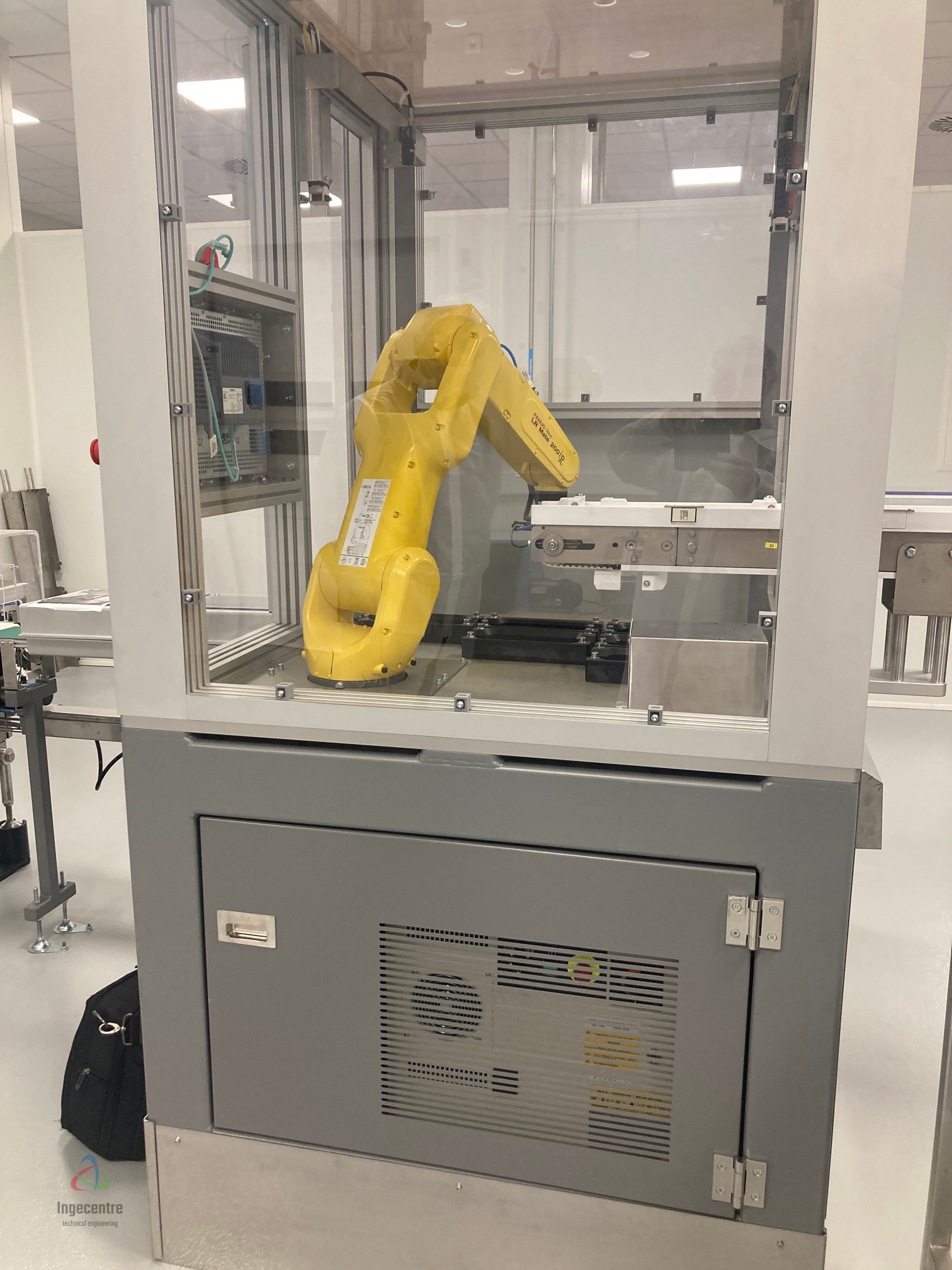

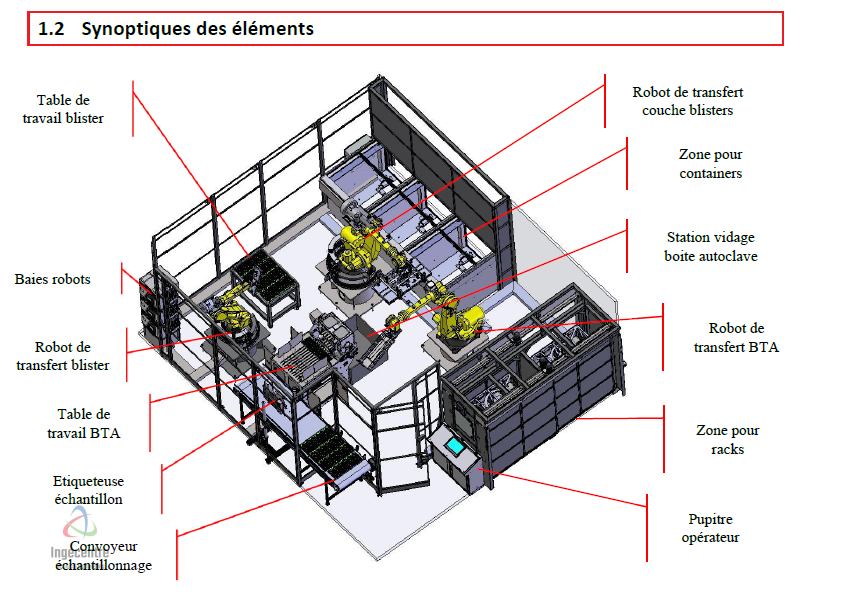

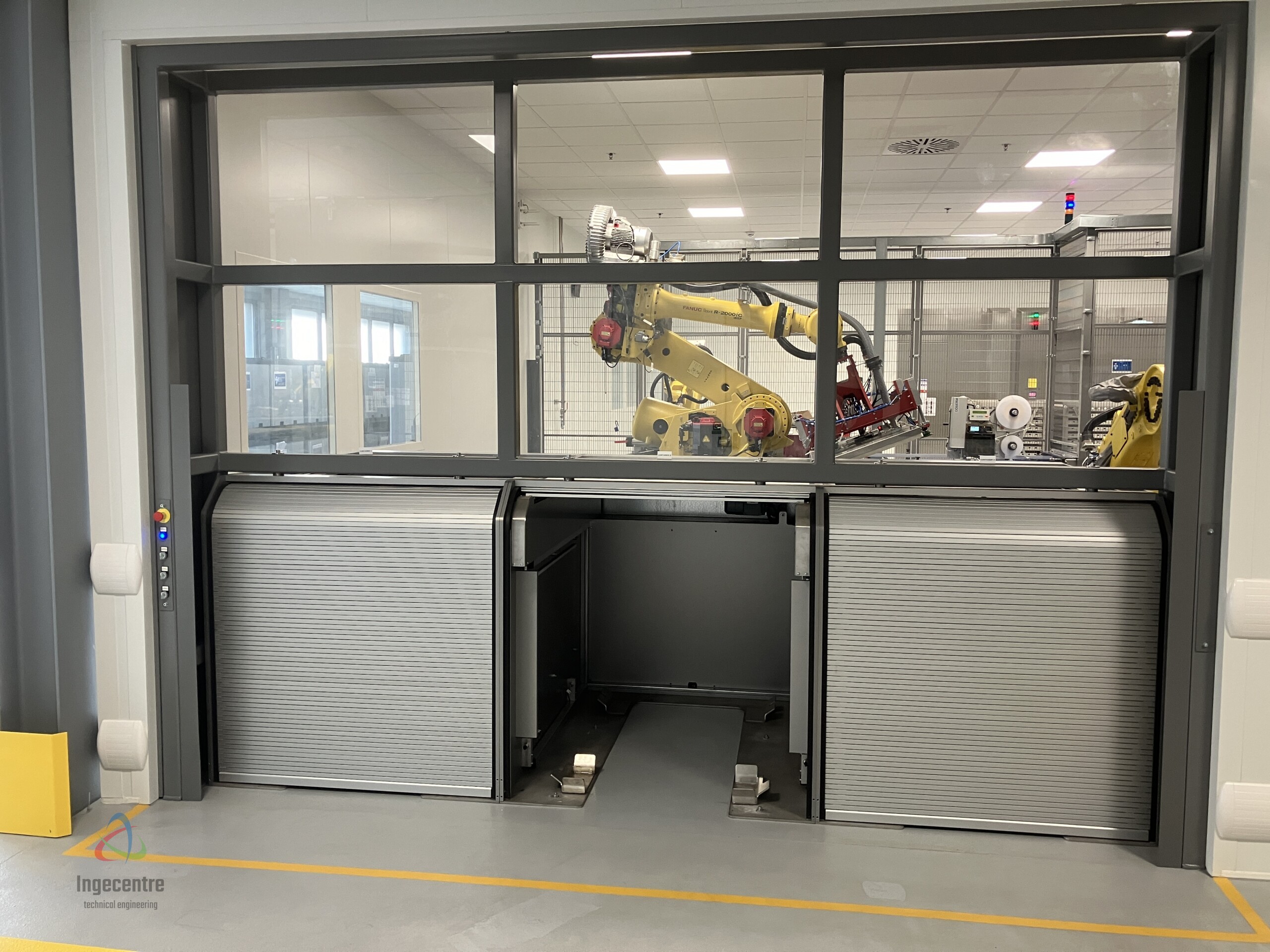

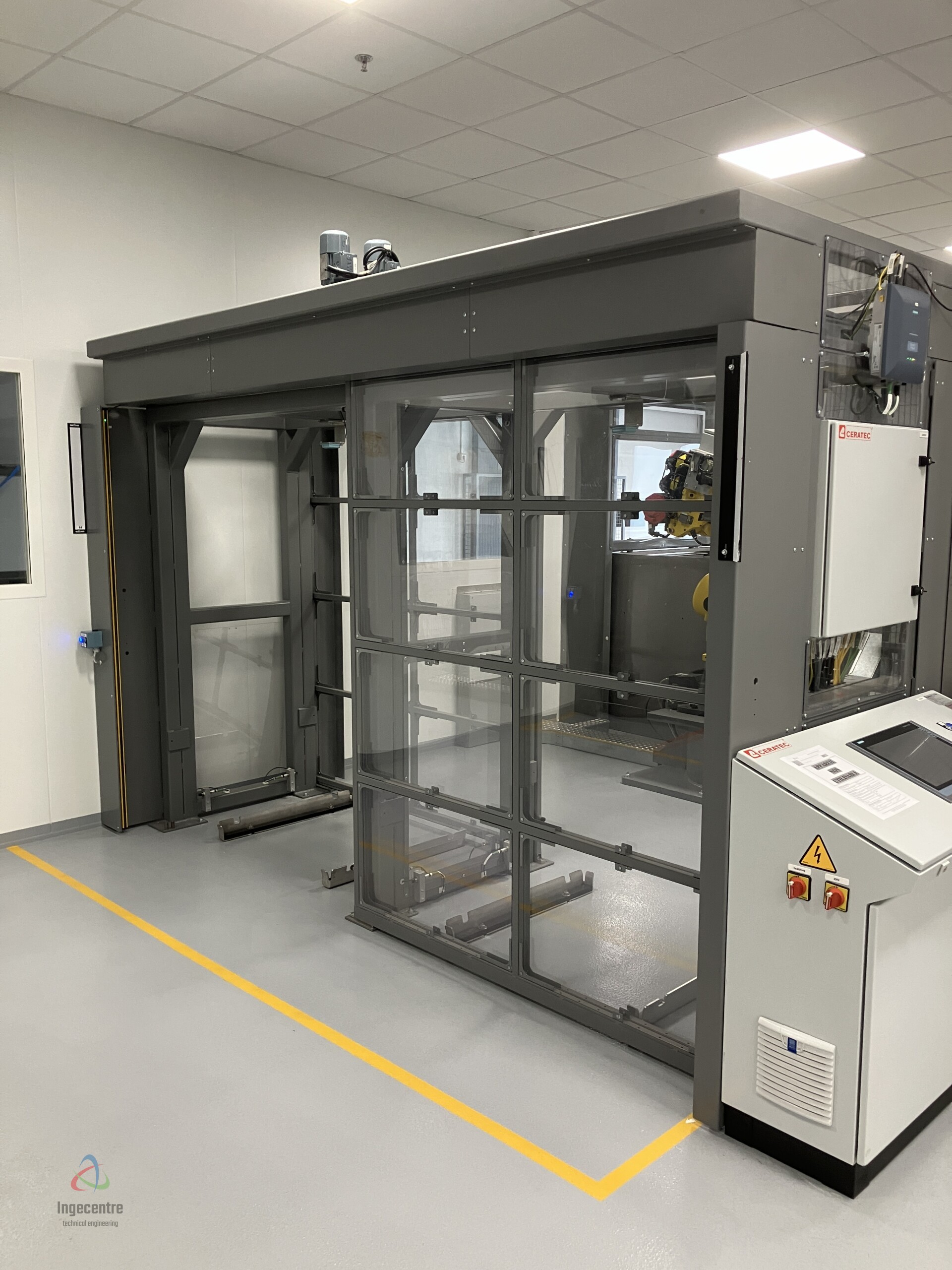

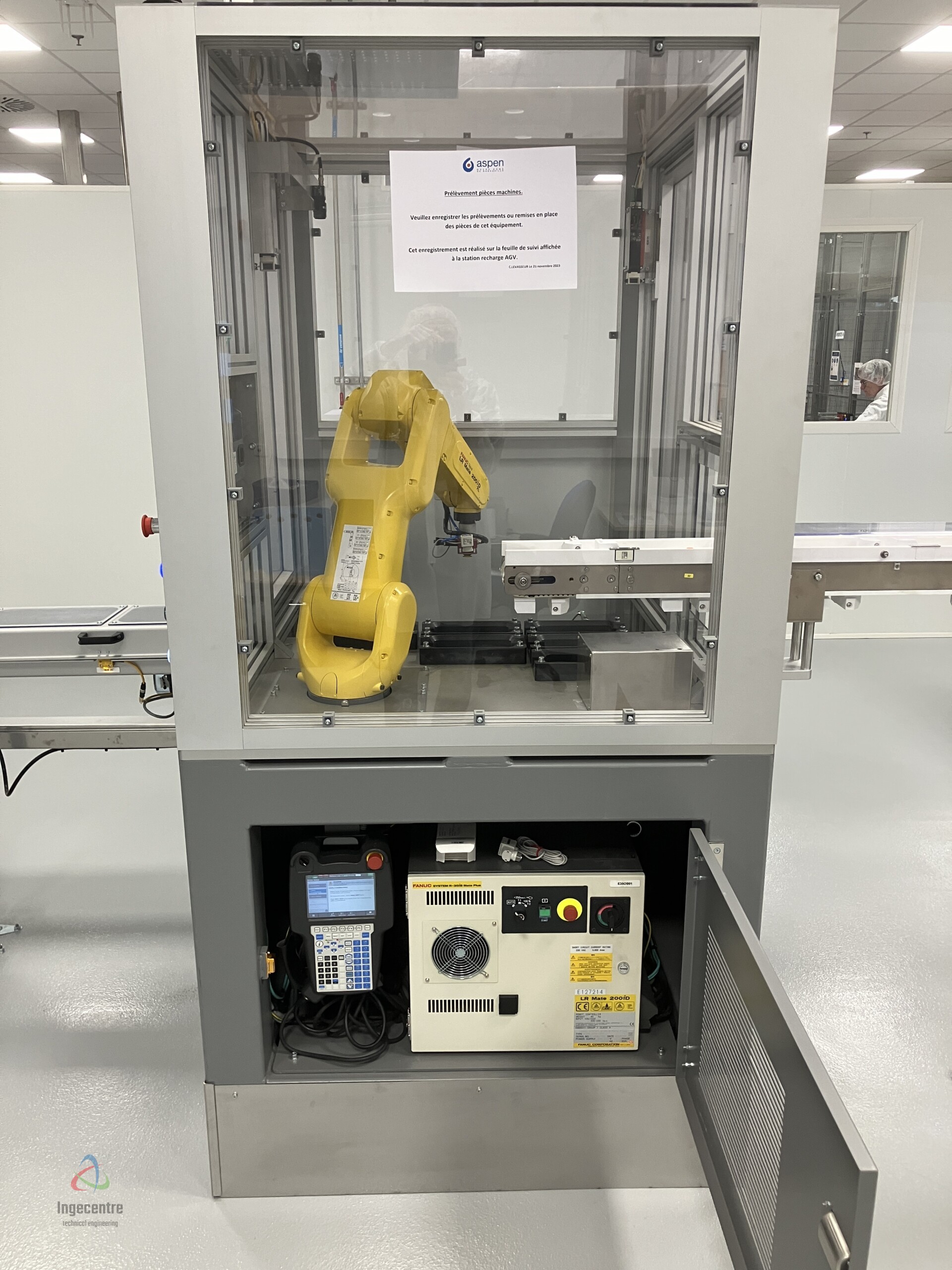

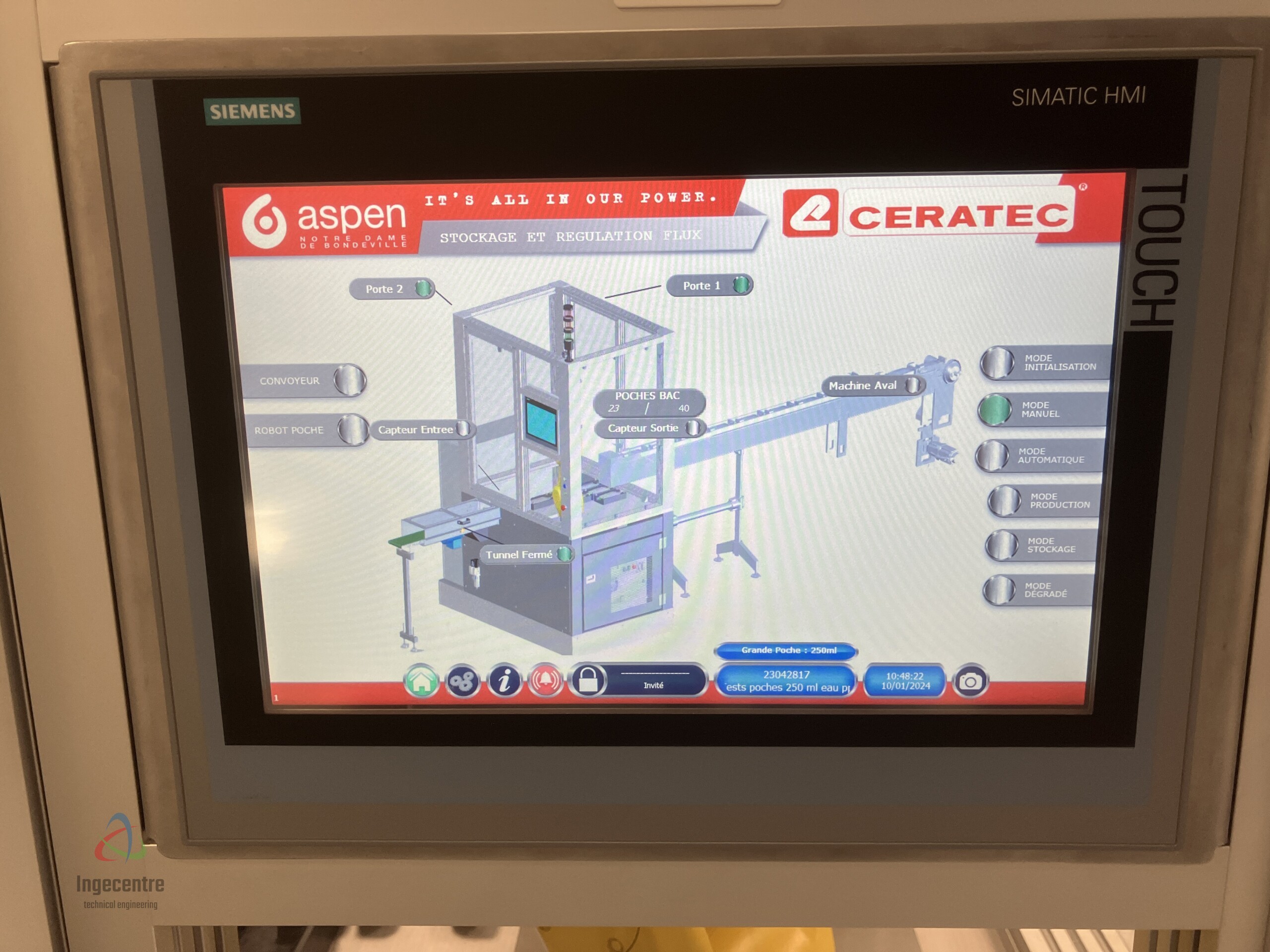

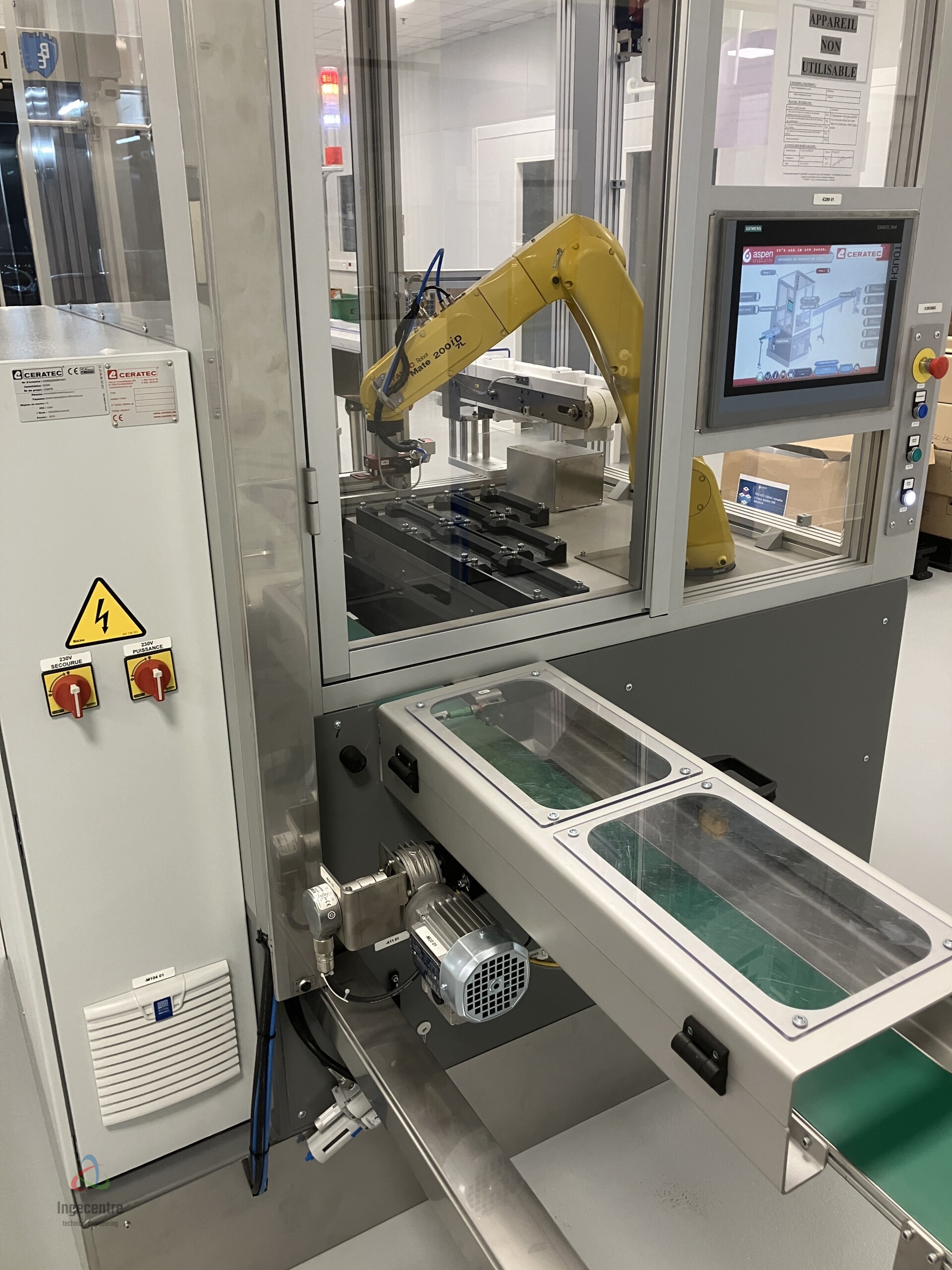

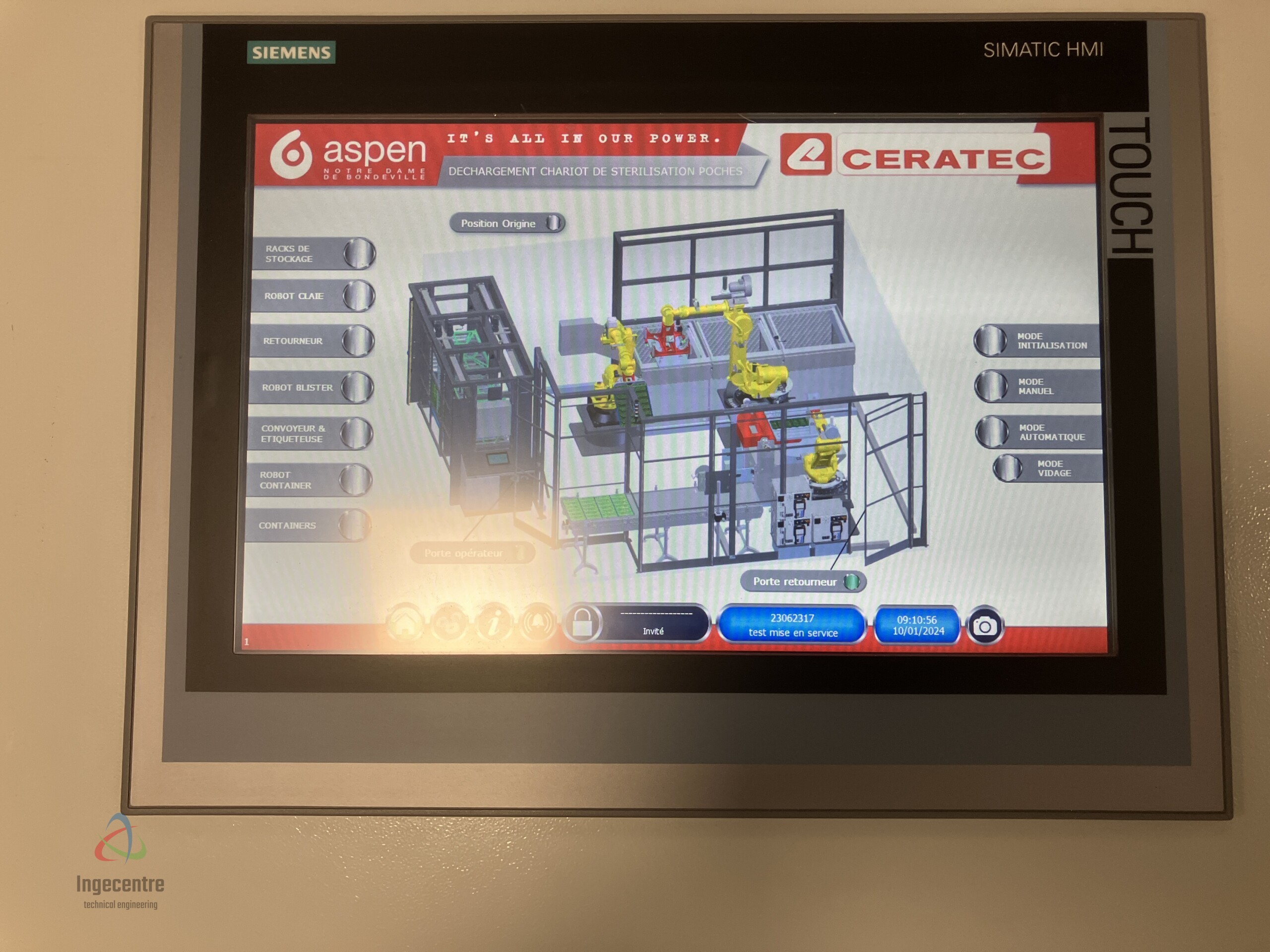

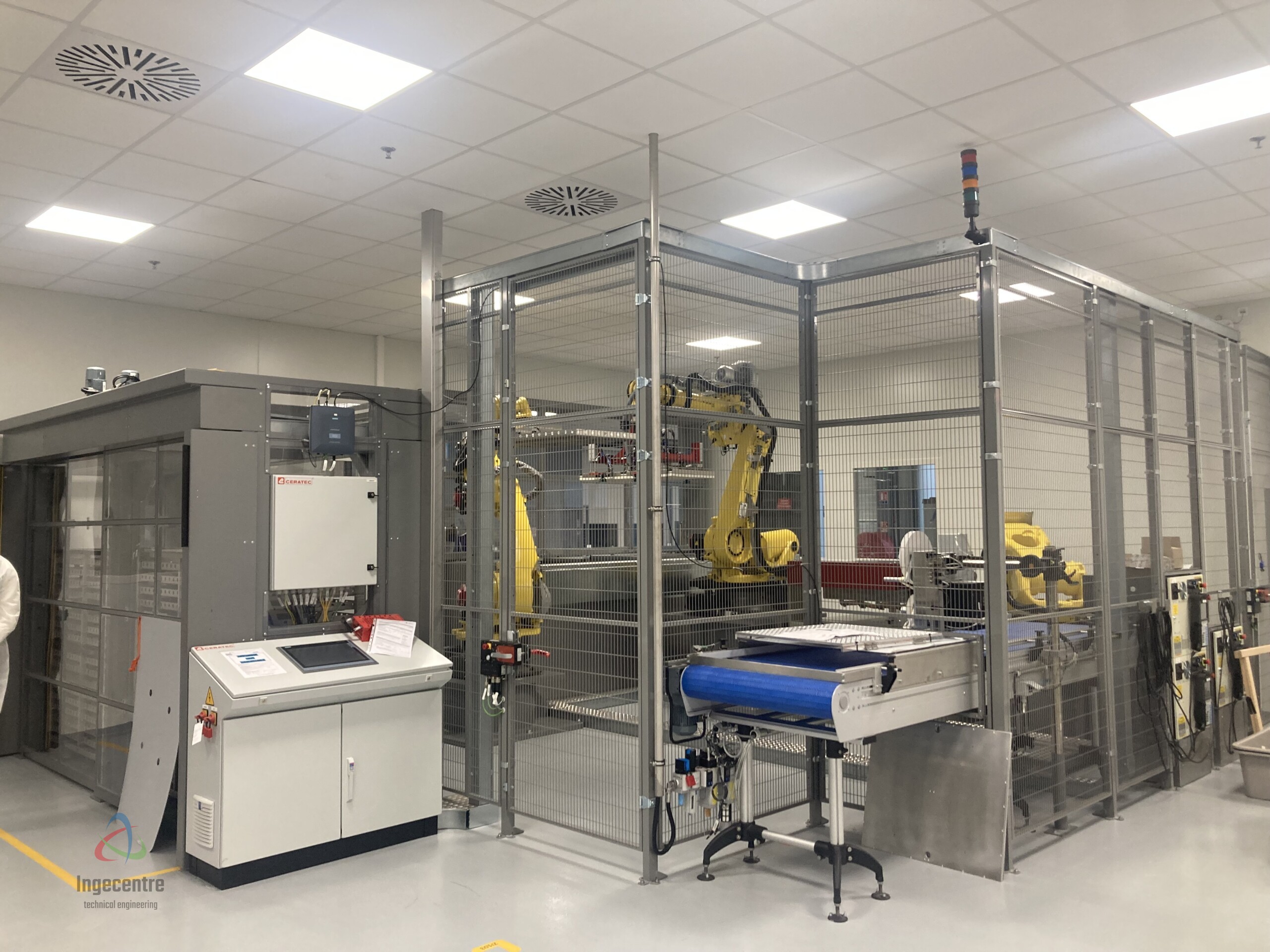

Ilots robotisés

Fabricant : Ceratec

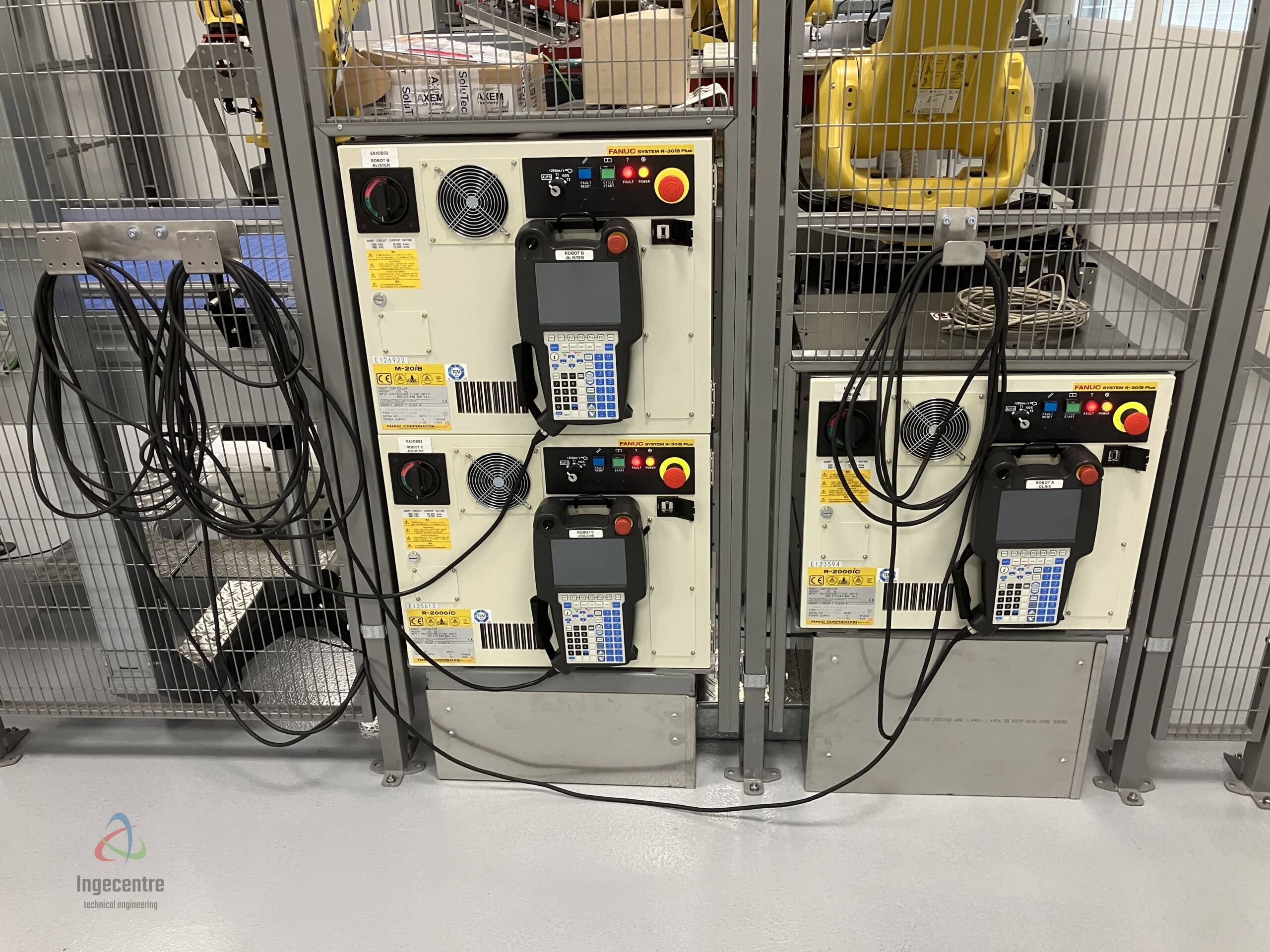

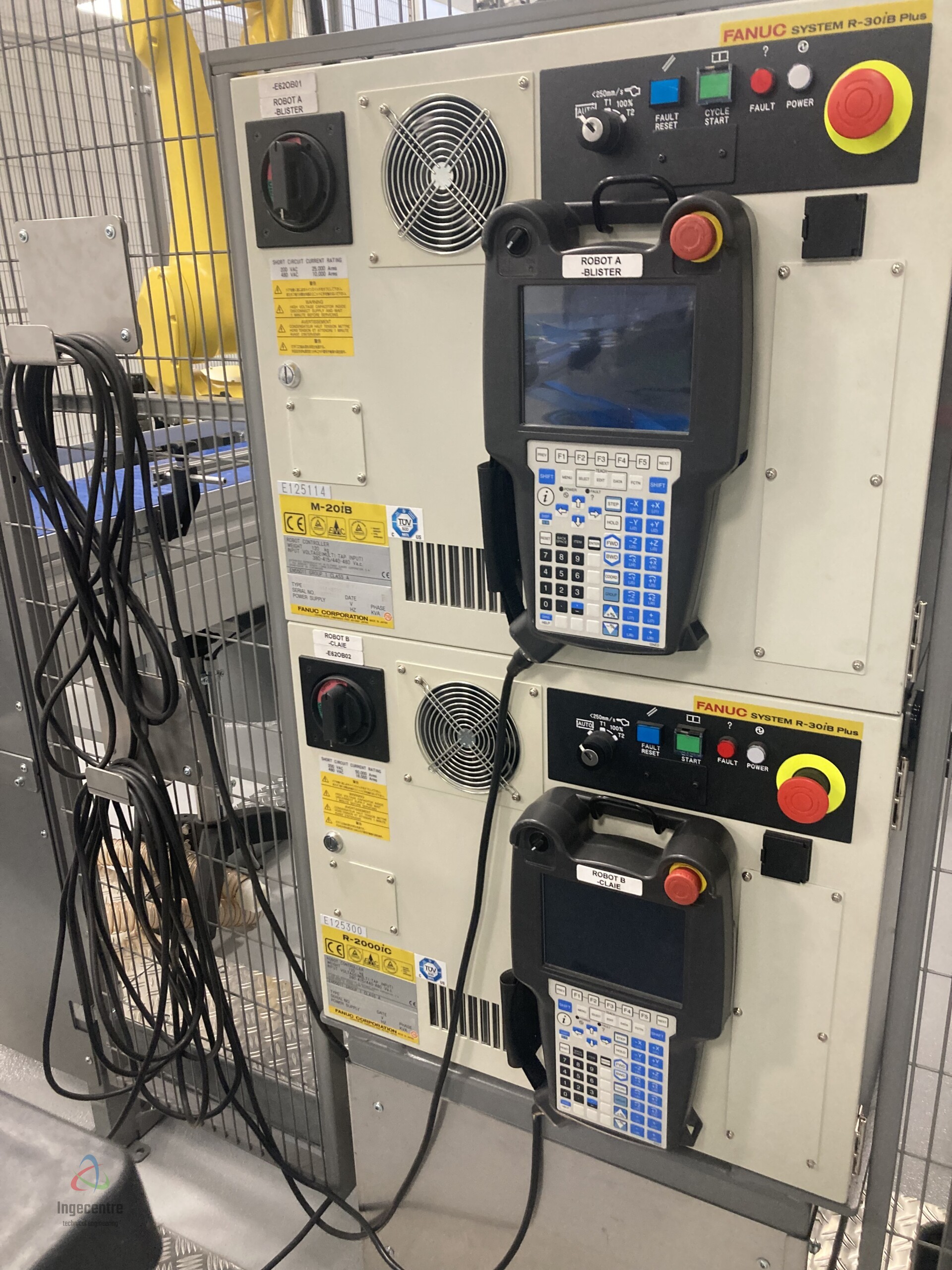

Robots Fanuc

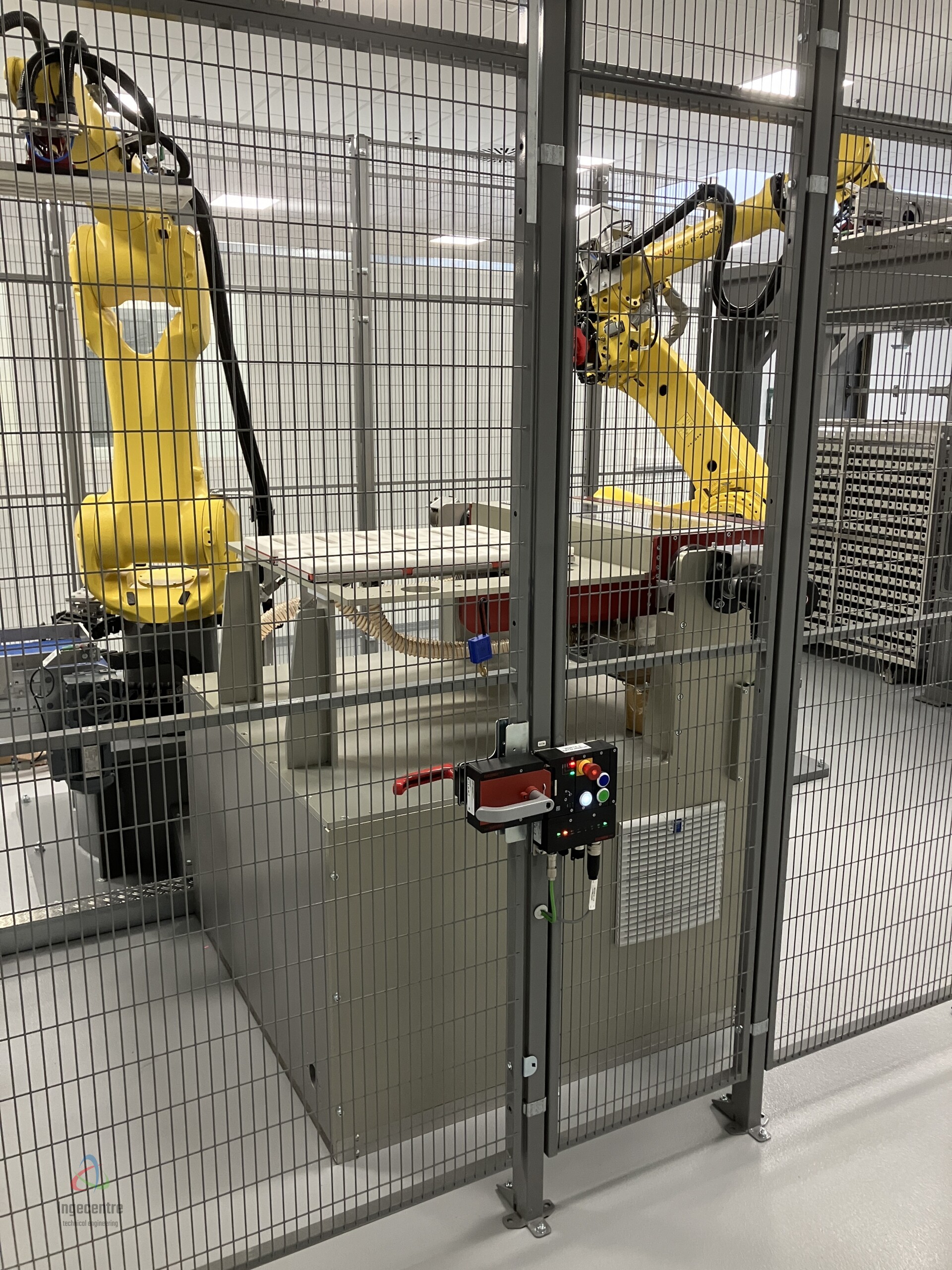

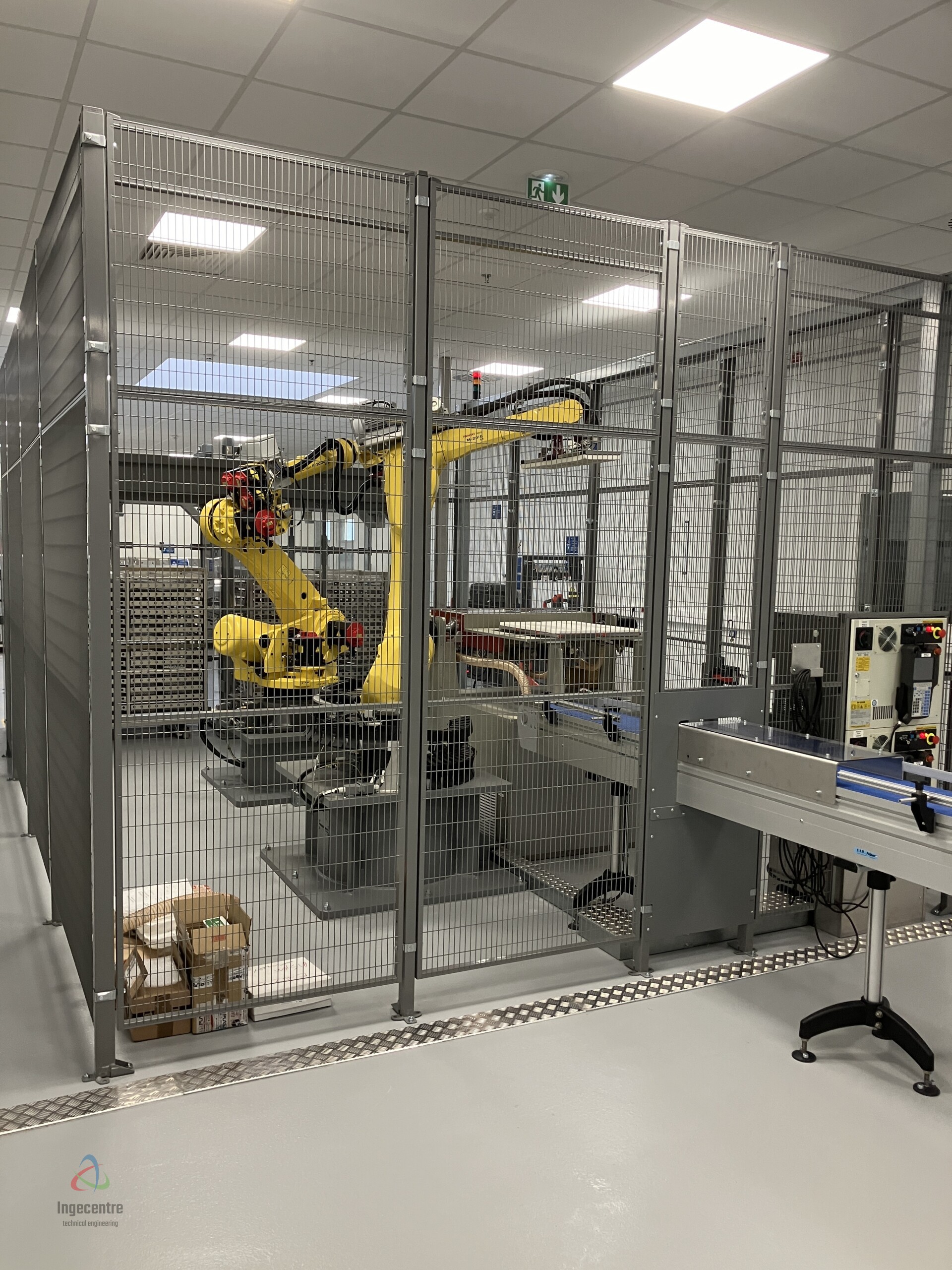

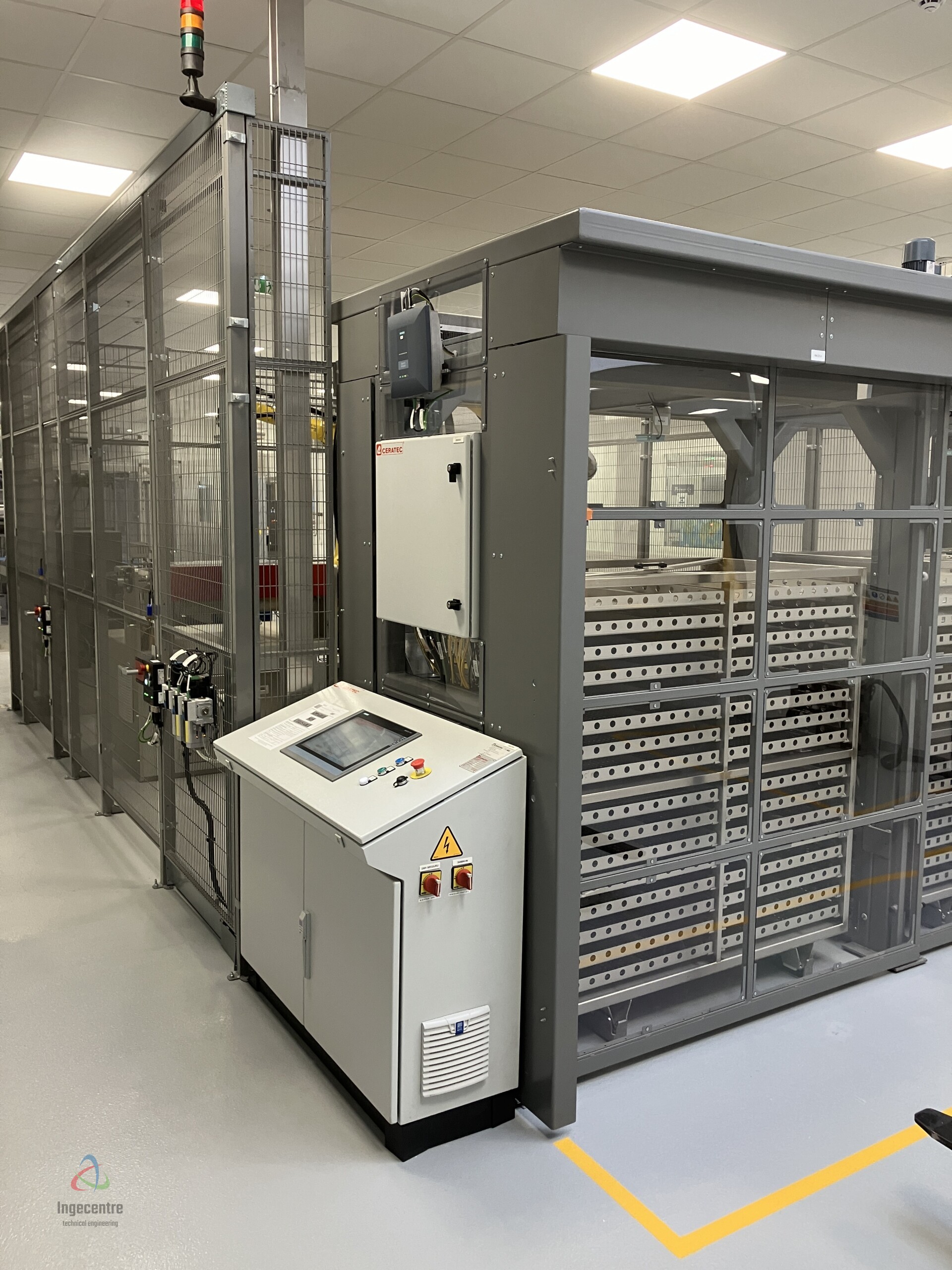

En sortie de thermoformeuse

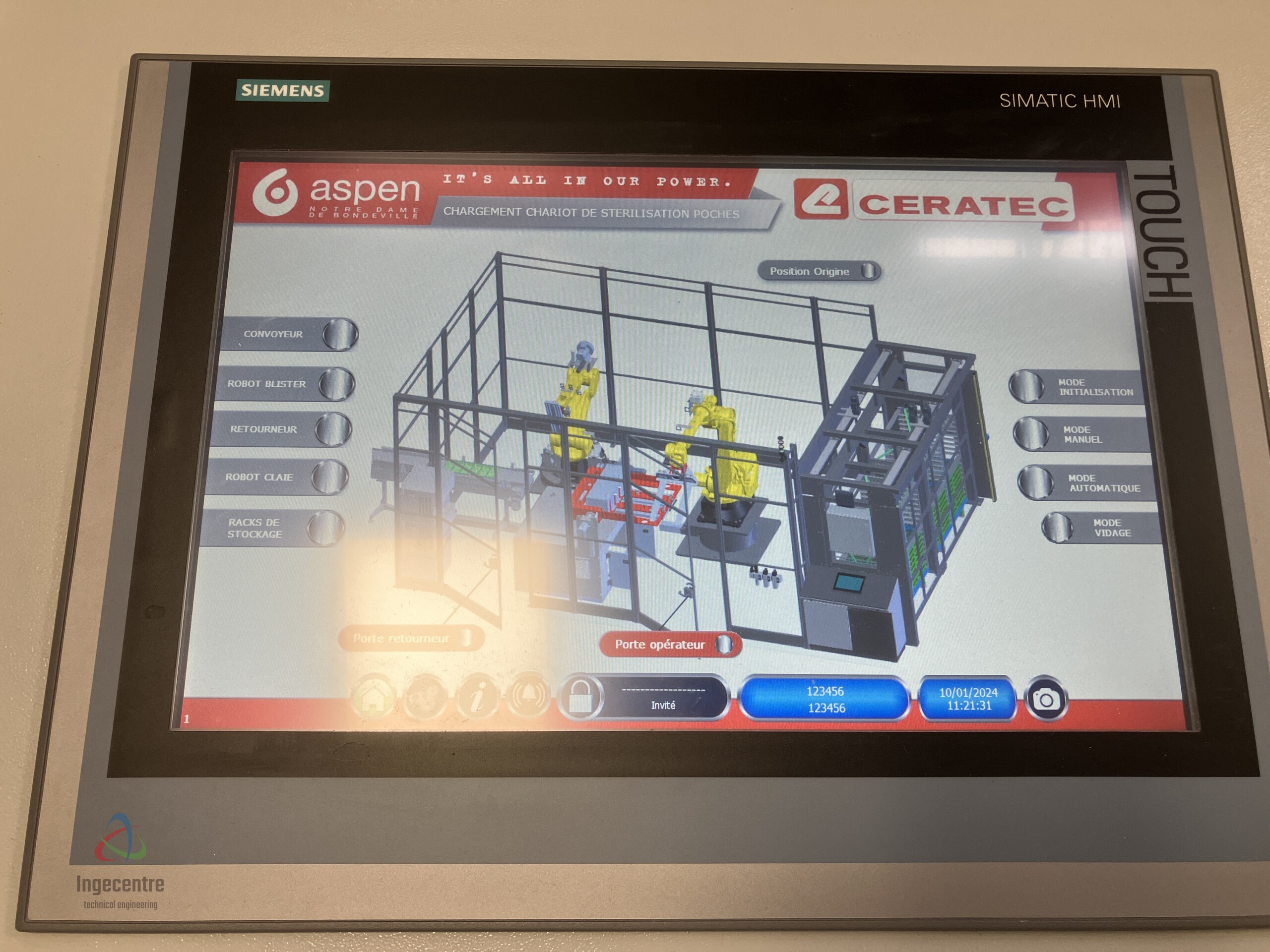

Système avec robot de mise en chariot des poches

1 robot mise des poches dans un clayette

1 poste de rotation poches

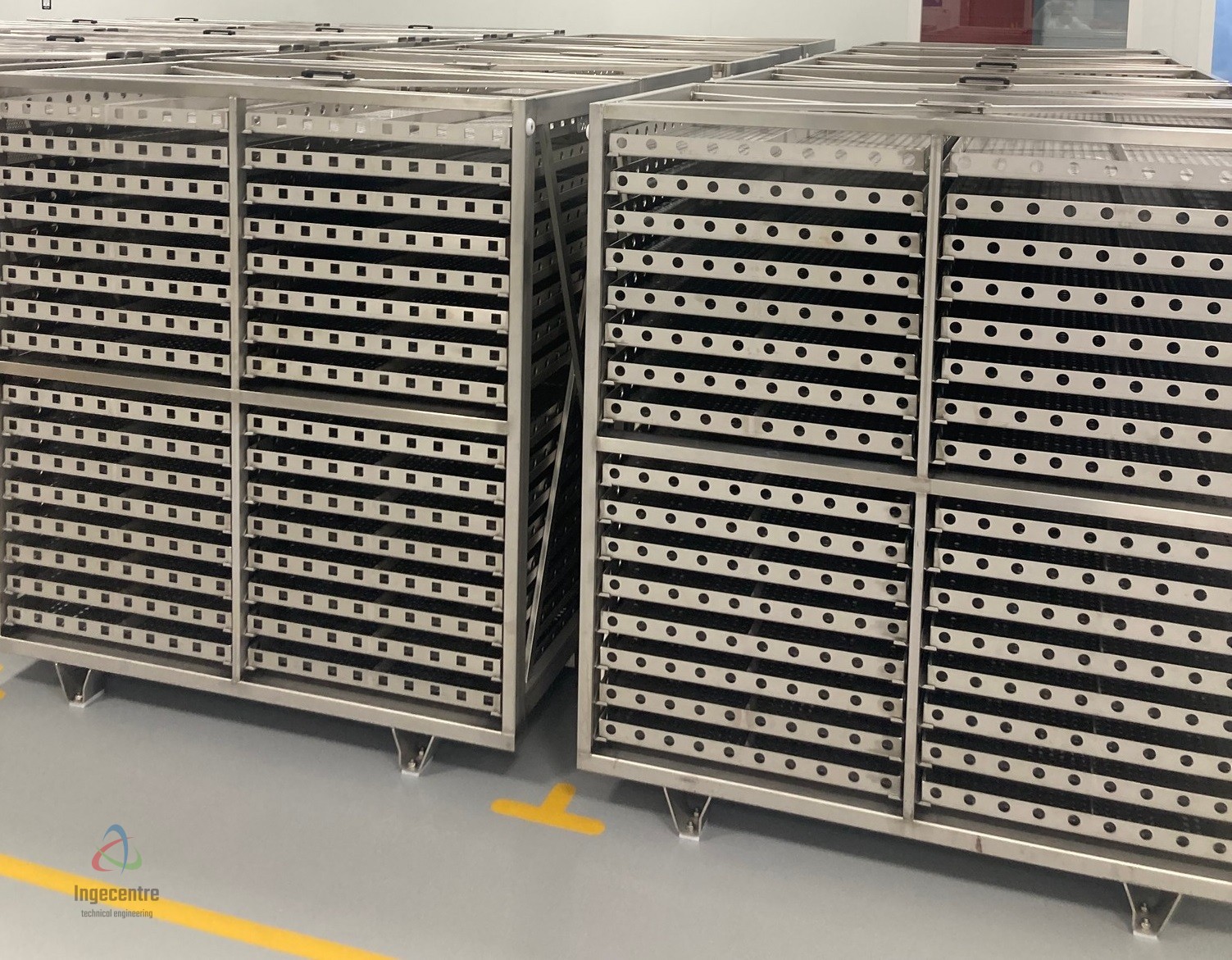

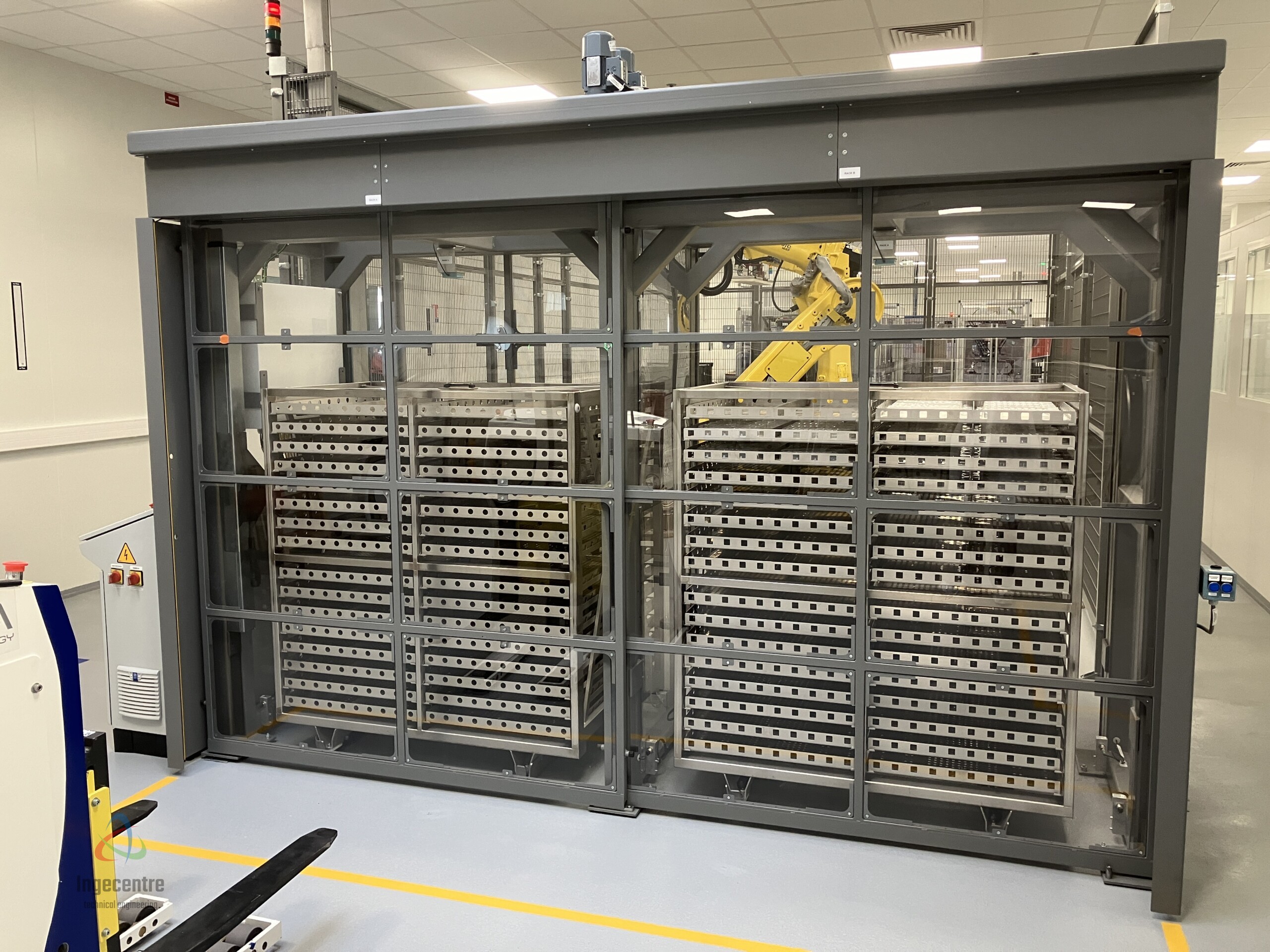

1 robot pour déchargement / chargement des clayettes dans les chariots

(Asservissement a un autoclave (autoclave non fourni))

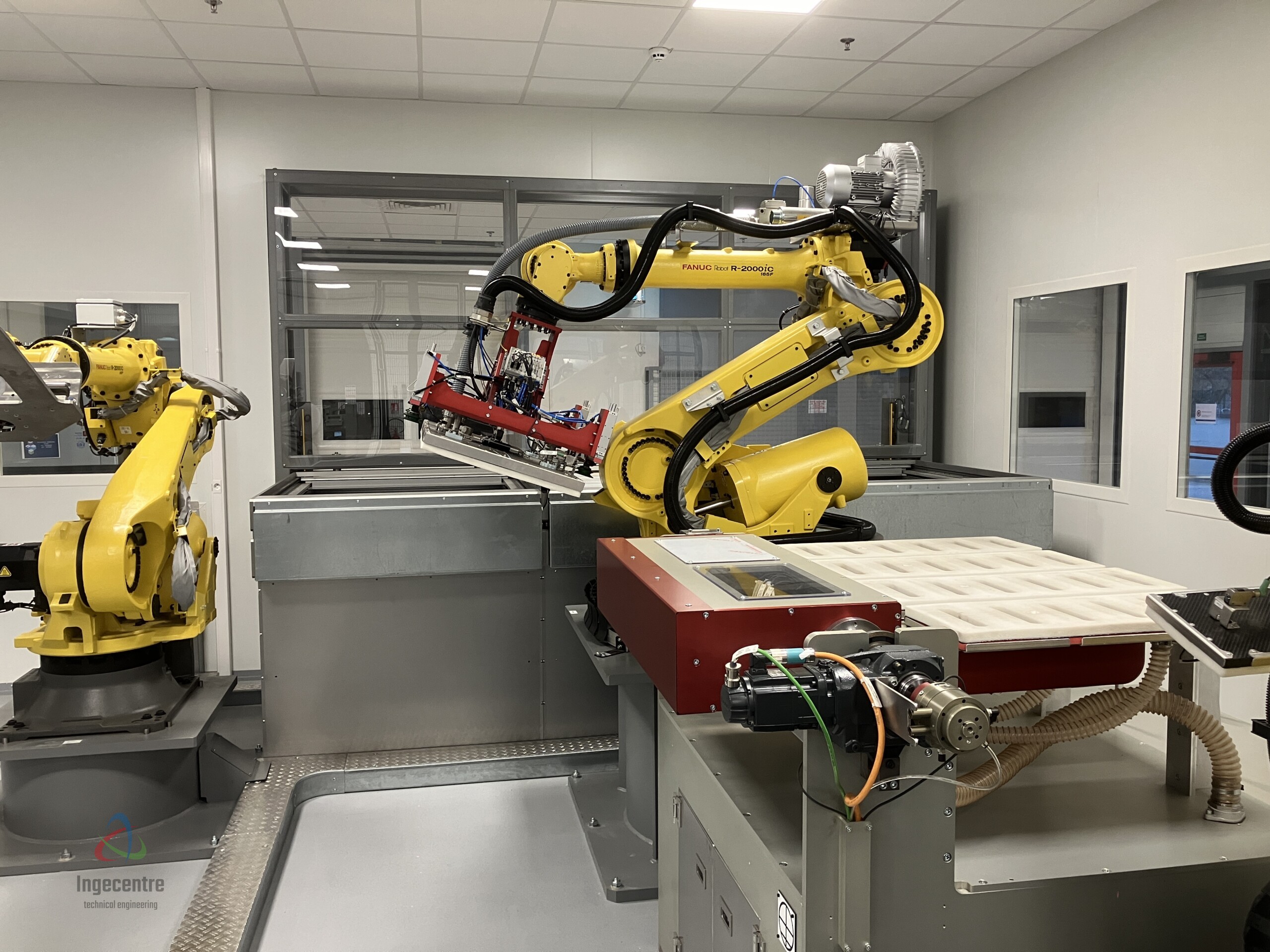

En sortie de ligne

1 robot pour déchargement / chargement des clayettes des chariots

1 table de travail de clayettes

1 robot pour le déchargement des poches sur table

1 robot pour chargement des poches dans chariots de transport

Un convoyeur échantillonnage avec poste de marquage
