Conditionneuse de chevalets

Conditionneuse de chevalets

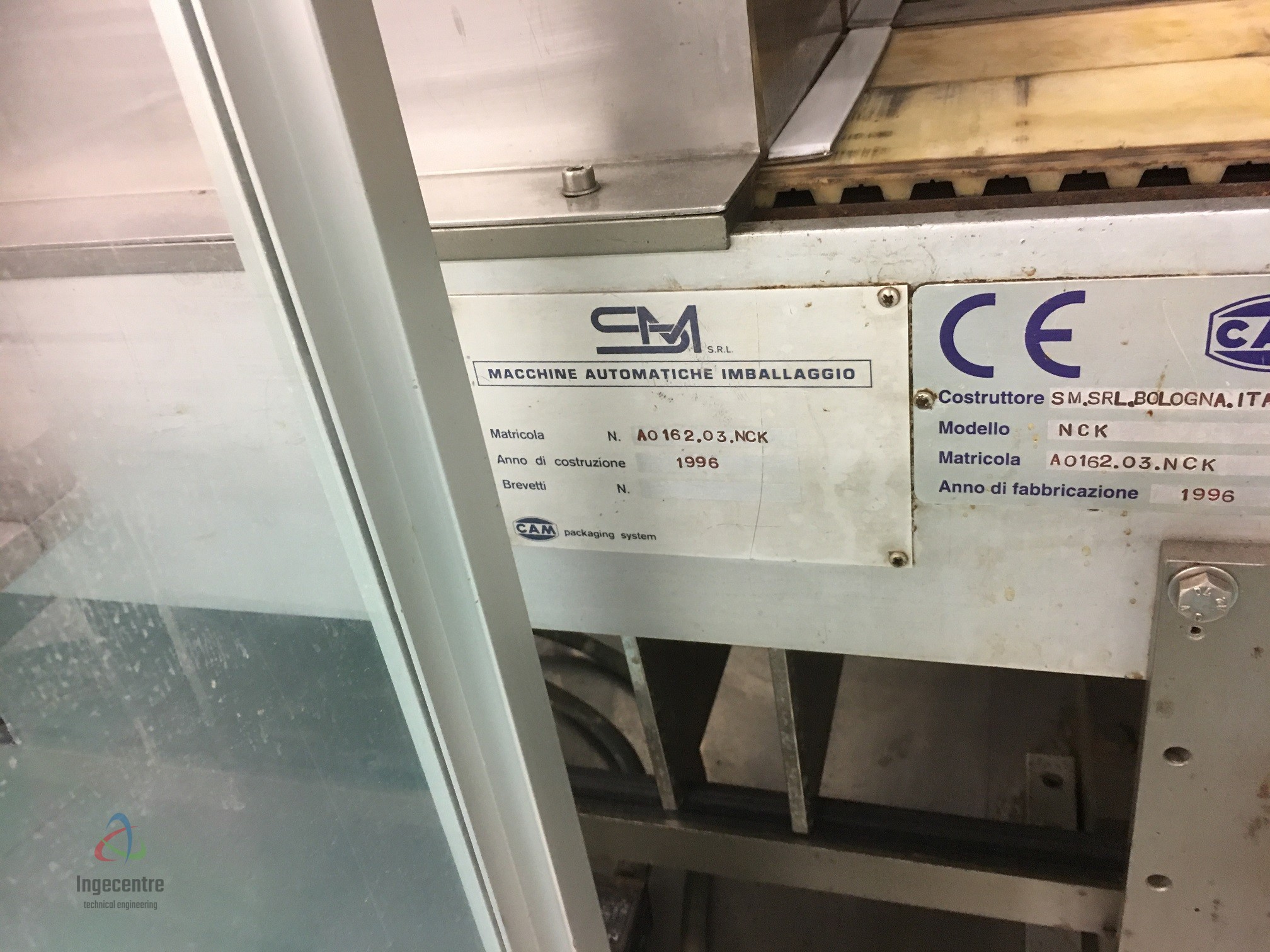

Fabricant : CAM

Modèle : NCK

Année : 1996

Utilisation : conditionnement d’empilages de chevalets (par 5 ou par 10)

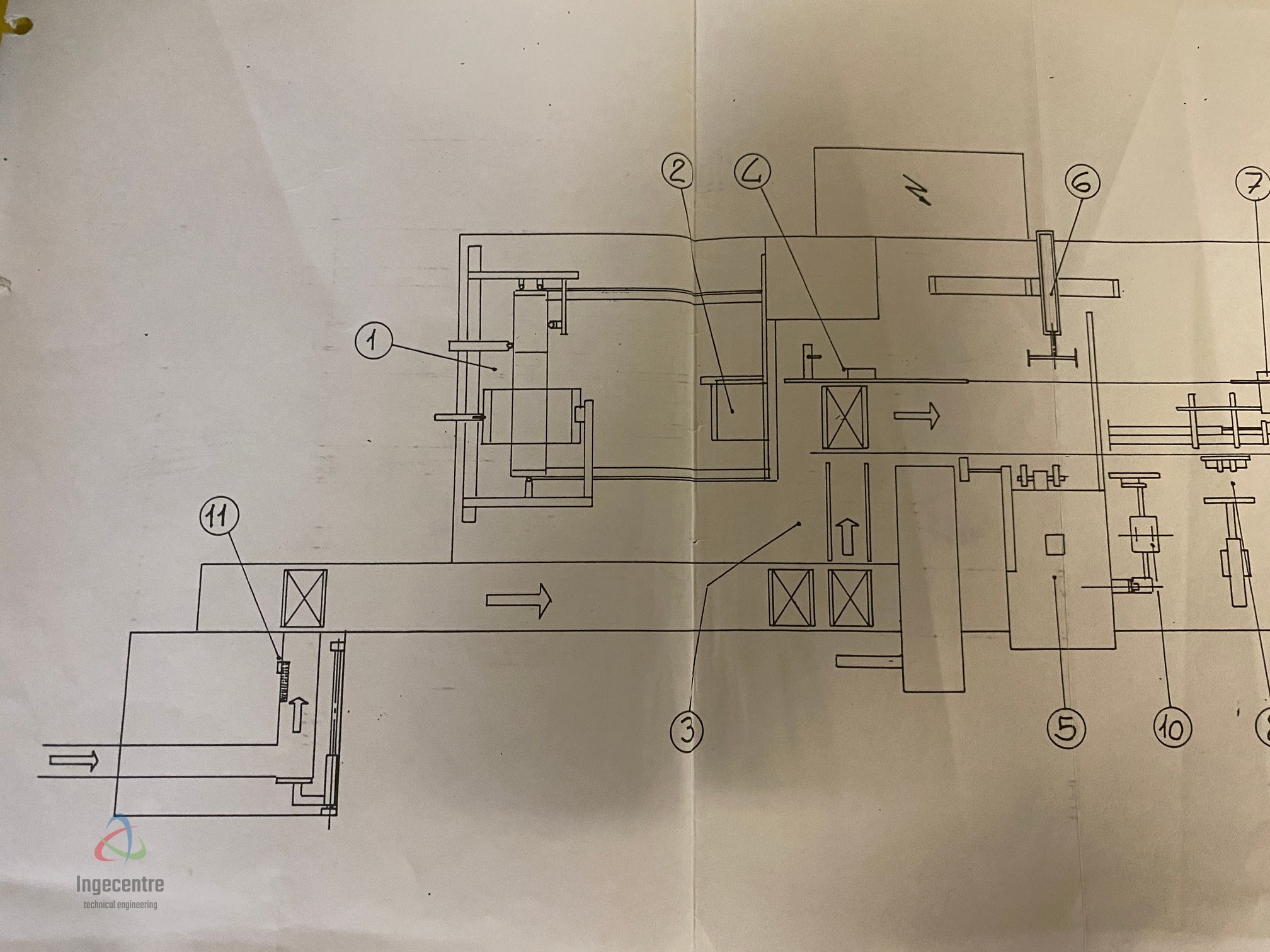

Deux modules : groupage des chevalets et encaissage

Cadence : max 12 boîtes/minute

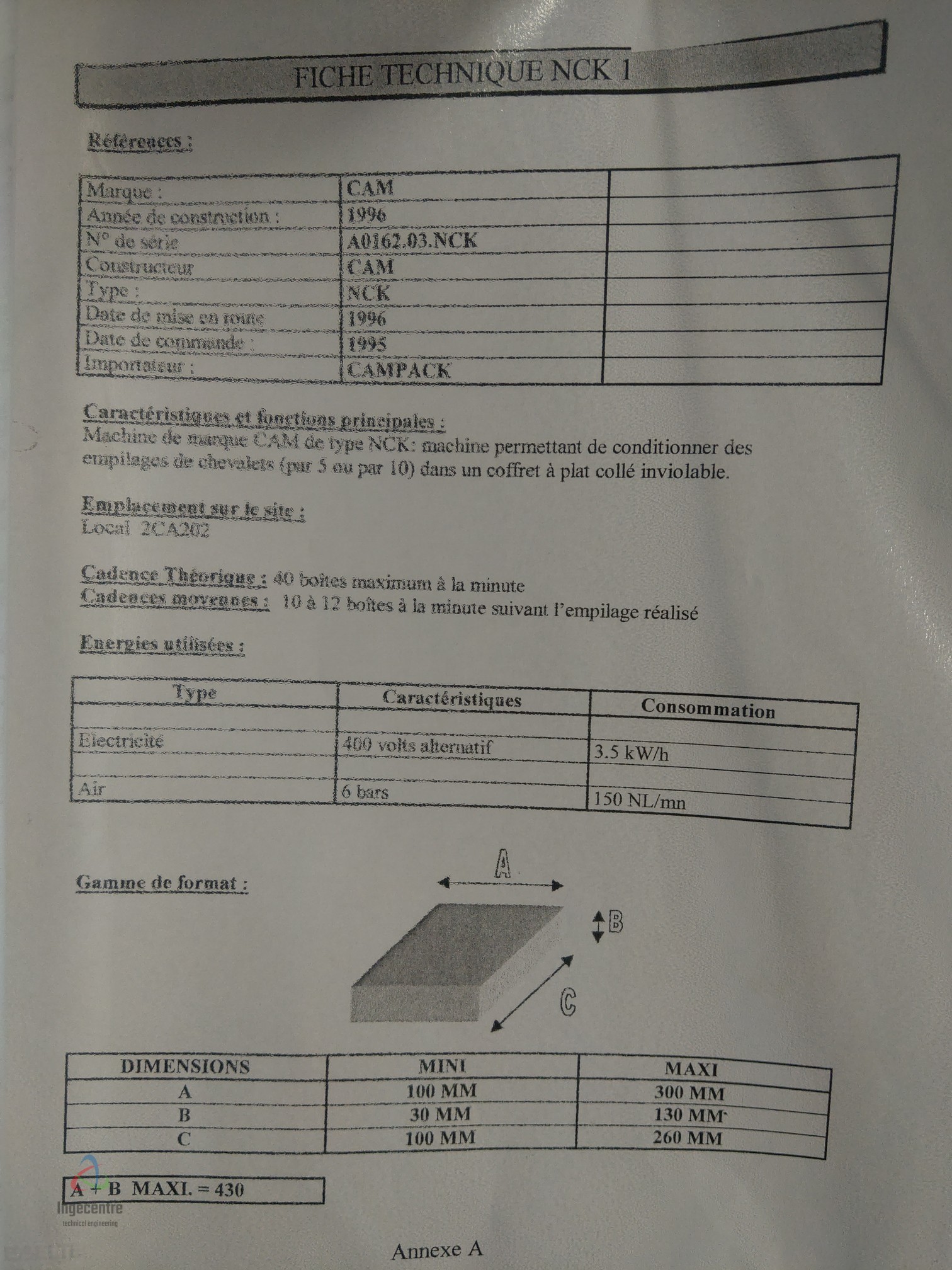

Plage de format :

• A : 100 – 300 mm
• B : 30 – 130 mm
• C : 100 – 260 mm
• A + B maxi : 430 mm

Format installé :

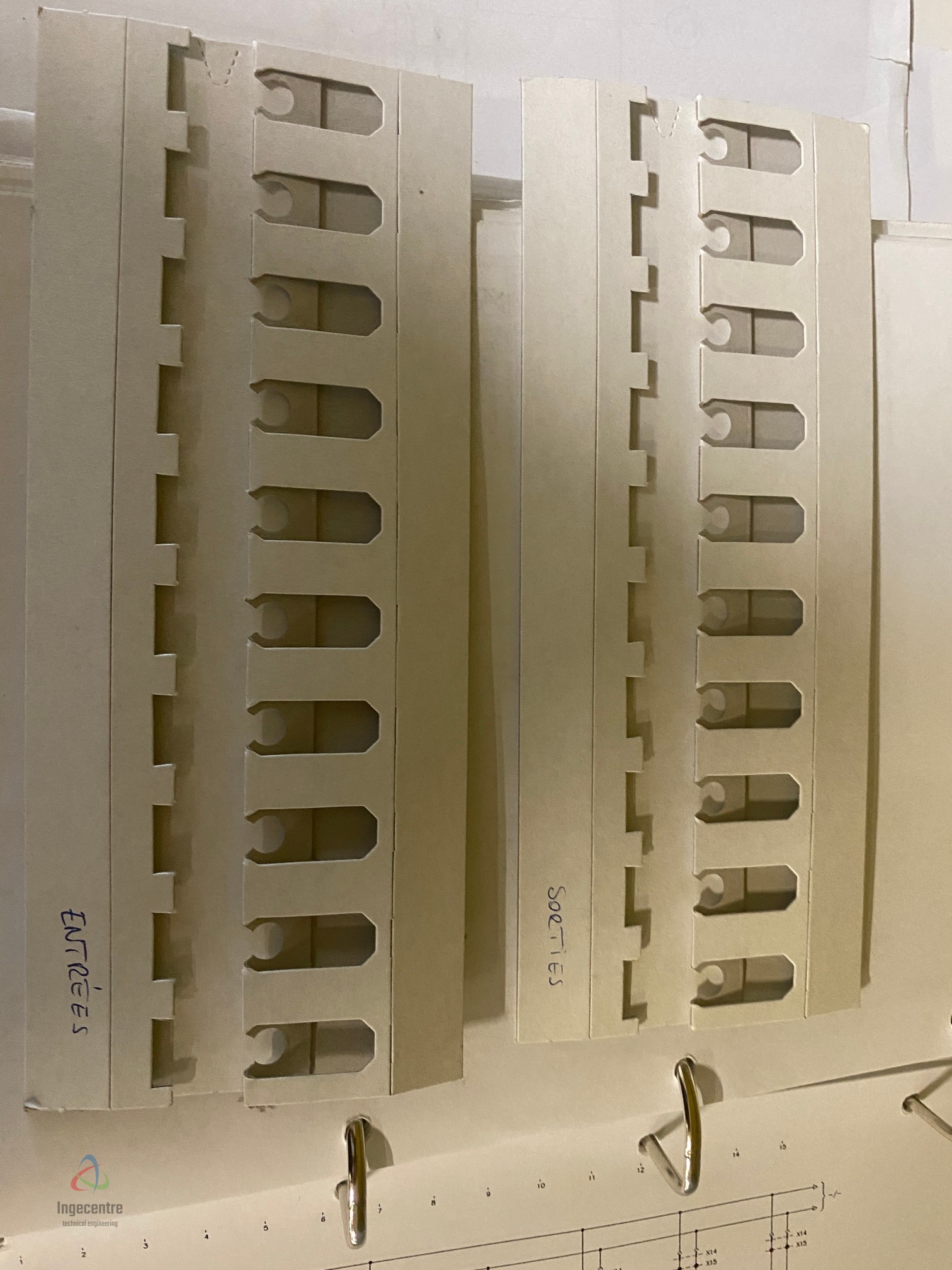

• Chevalet 220 x 90 mm
• Caisse : voir photos

Descriptif du fonctionnement :

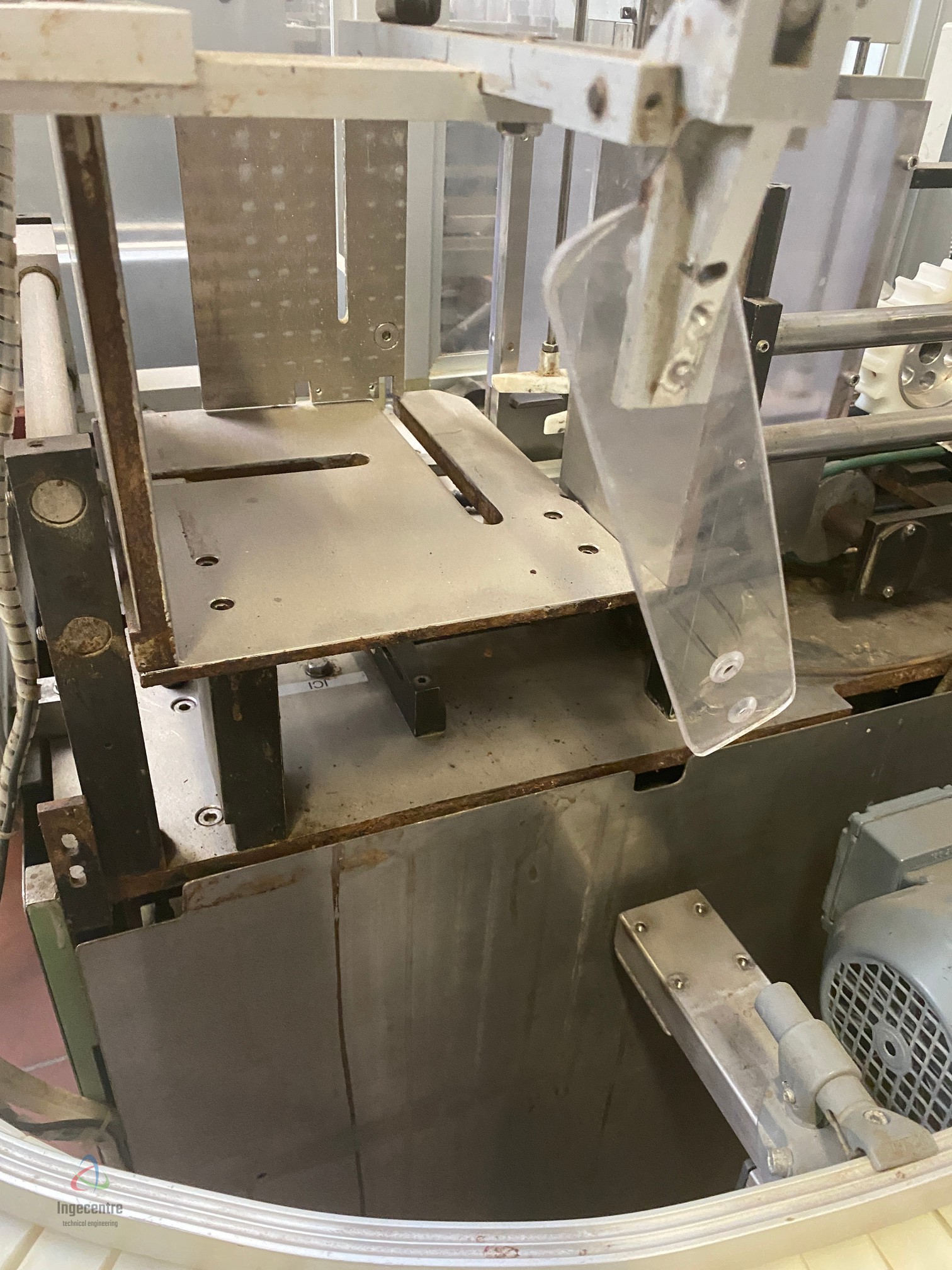

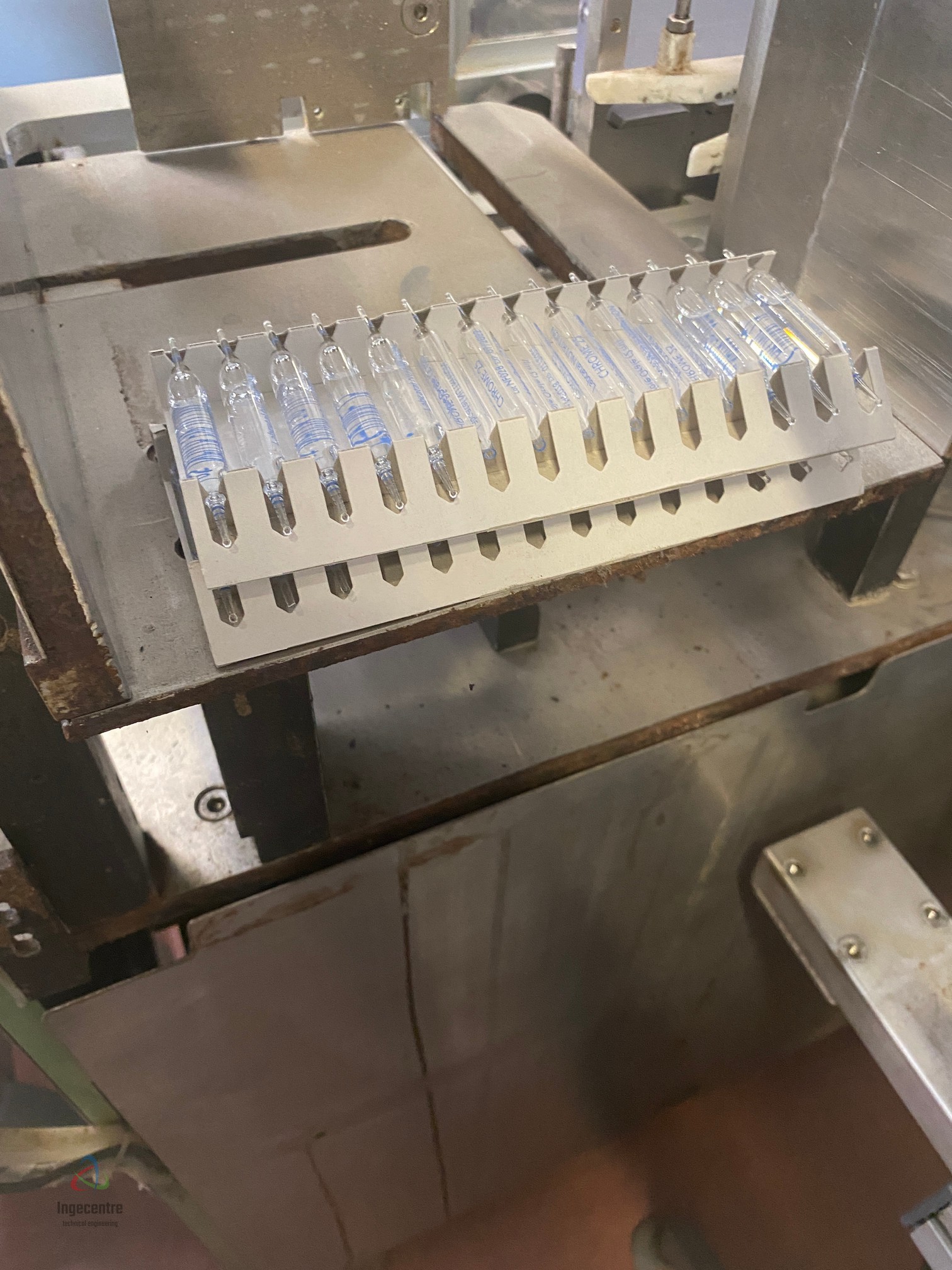

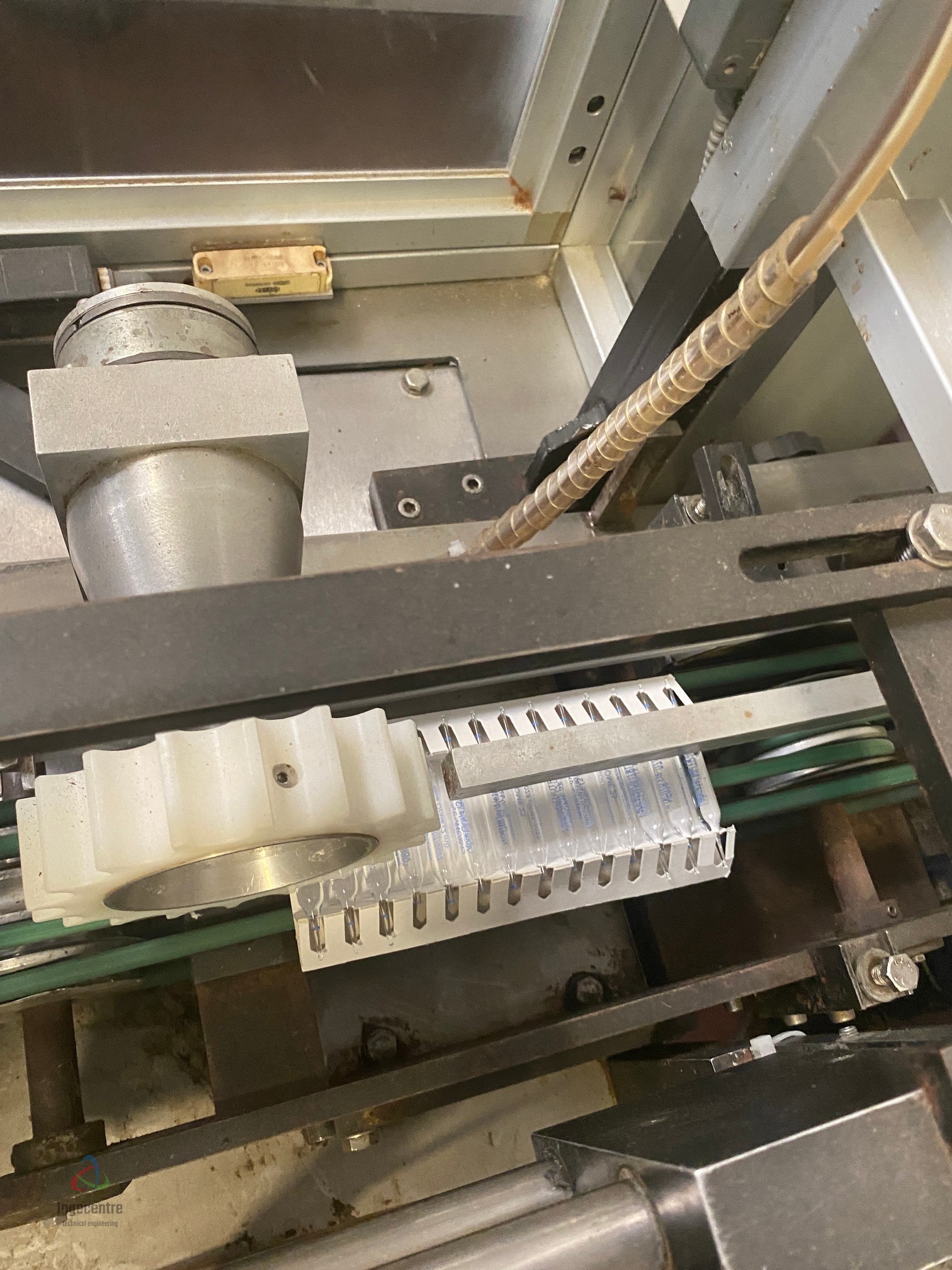

A – GROUPEUR DE CHEVALETS D’AMPOULES

1- Réception chevalet sur convoyeur à polycordes

2- Empilage de chevalets x quantité

3- Transfert de la pile de chevalets vers l’encaisseuse

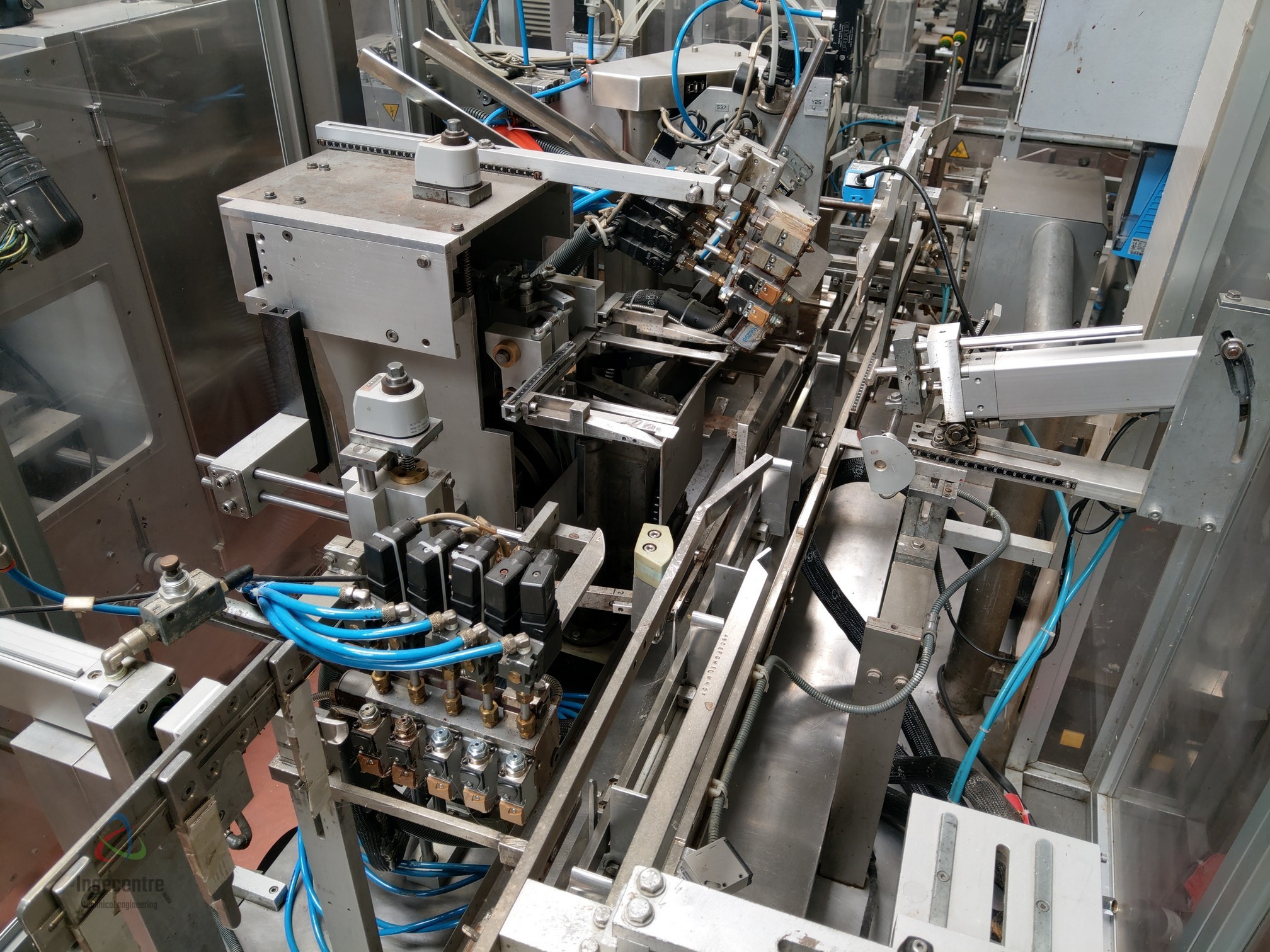

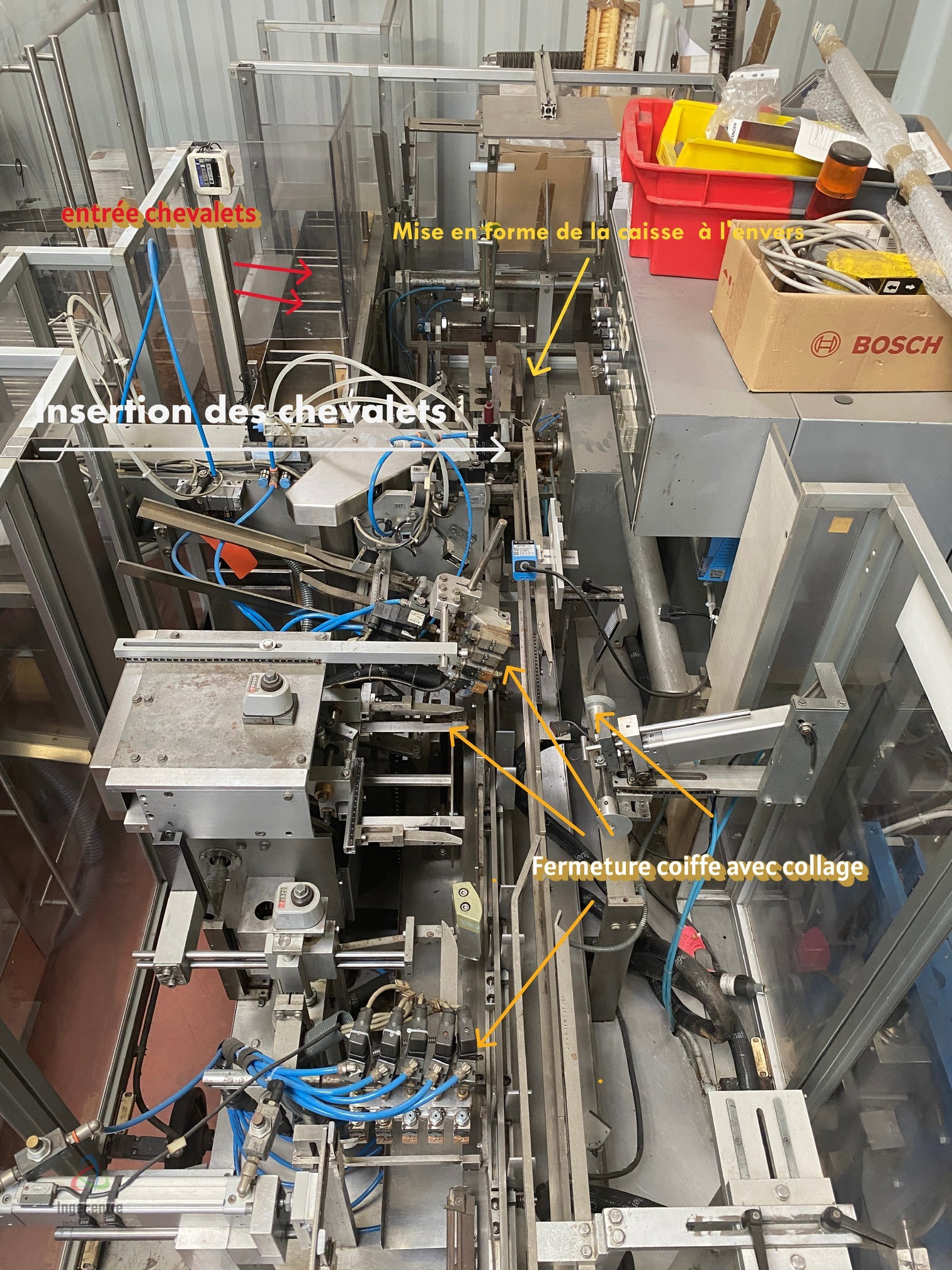

B – ENCAISSEUSE DE CHEVALETS

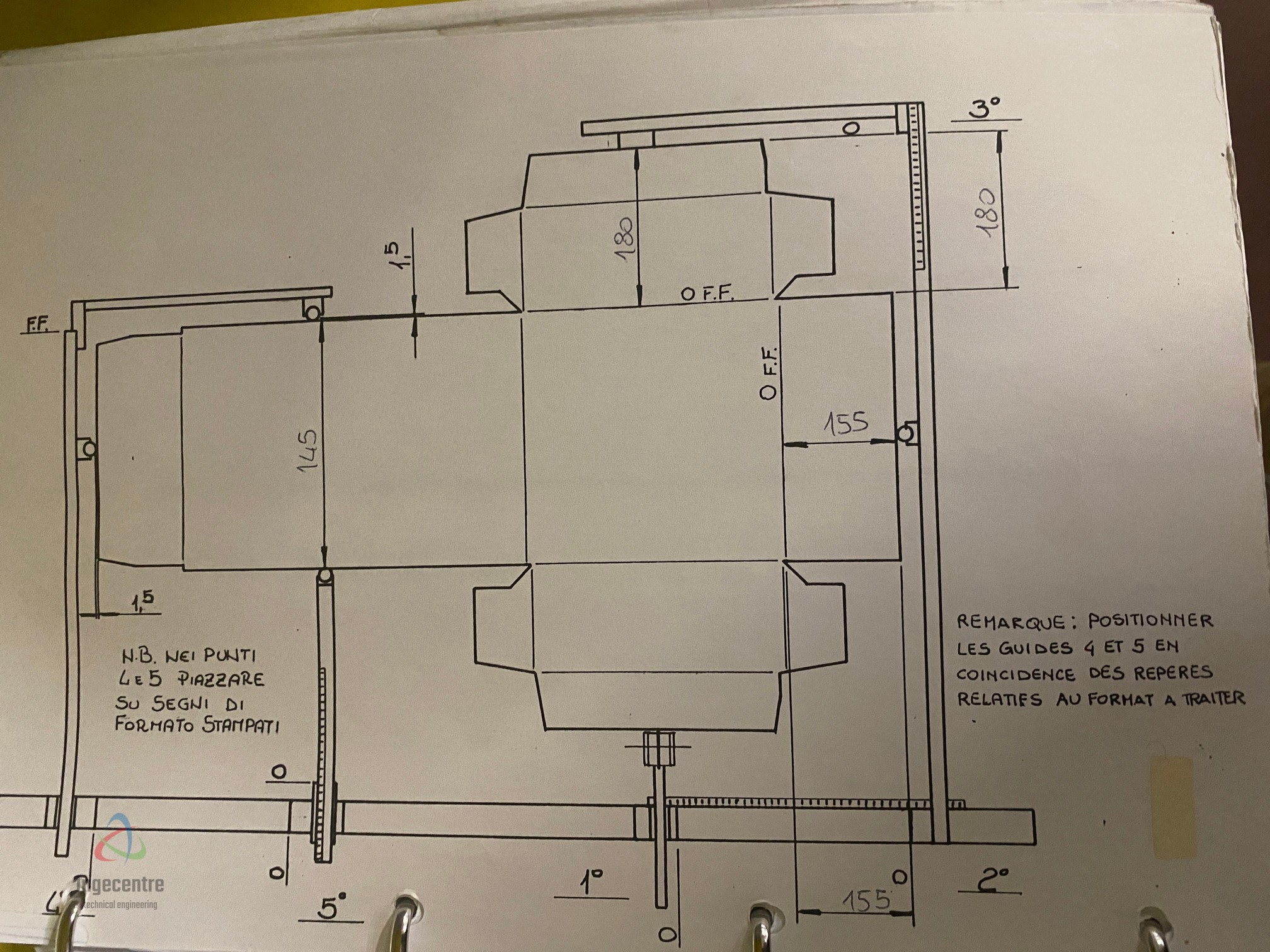

1- Mise en forme des caisses « spécifique », à l’envers. Voir plan en annexe.

2- Retournement des caisses, maintient à l’ouverture.

3- Chargement des chevalets dans les caisses.

4- Fermeture des caisses par collage.

5- Sortie des caisses fermées.

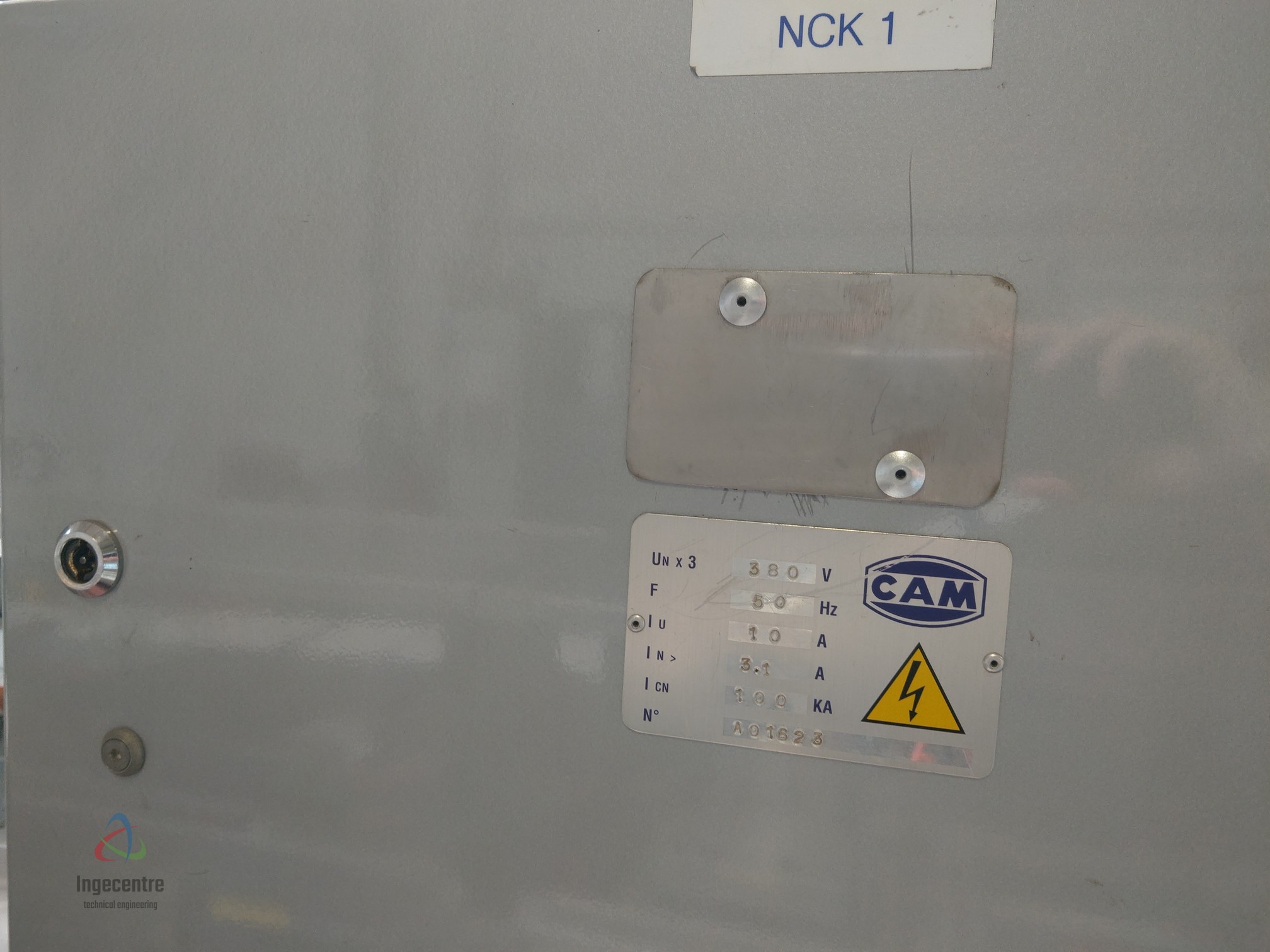

Alimentation et puissance : 380 V / 50 Hz / 10 A / 3,5 kW/h / 6 bar

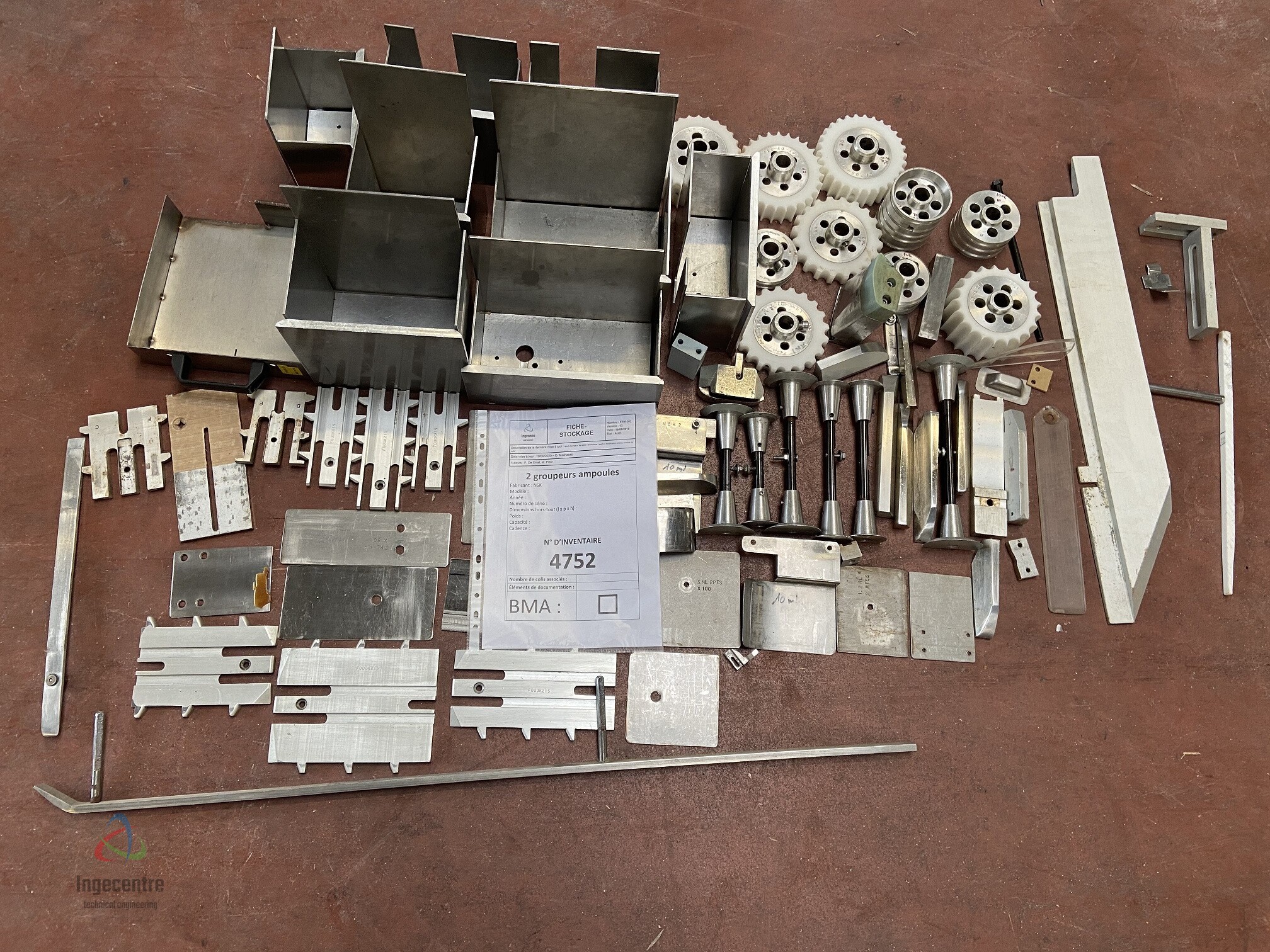

Lot de pièces détachées

Documentation technique : présente

Incoterm : FCA
