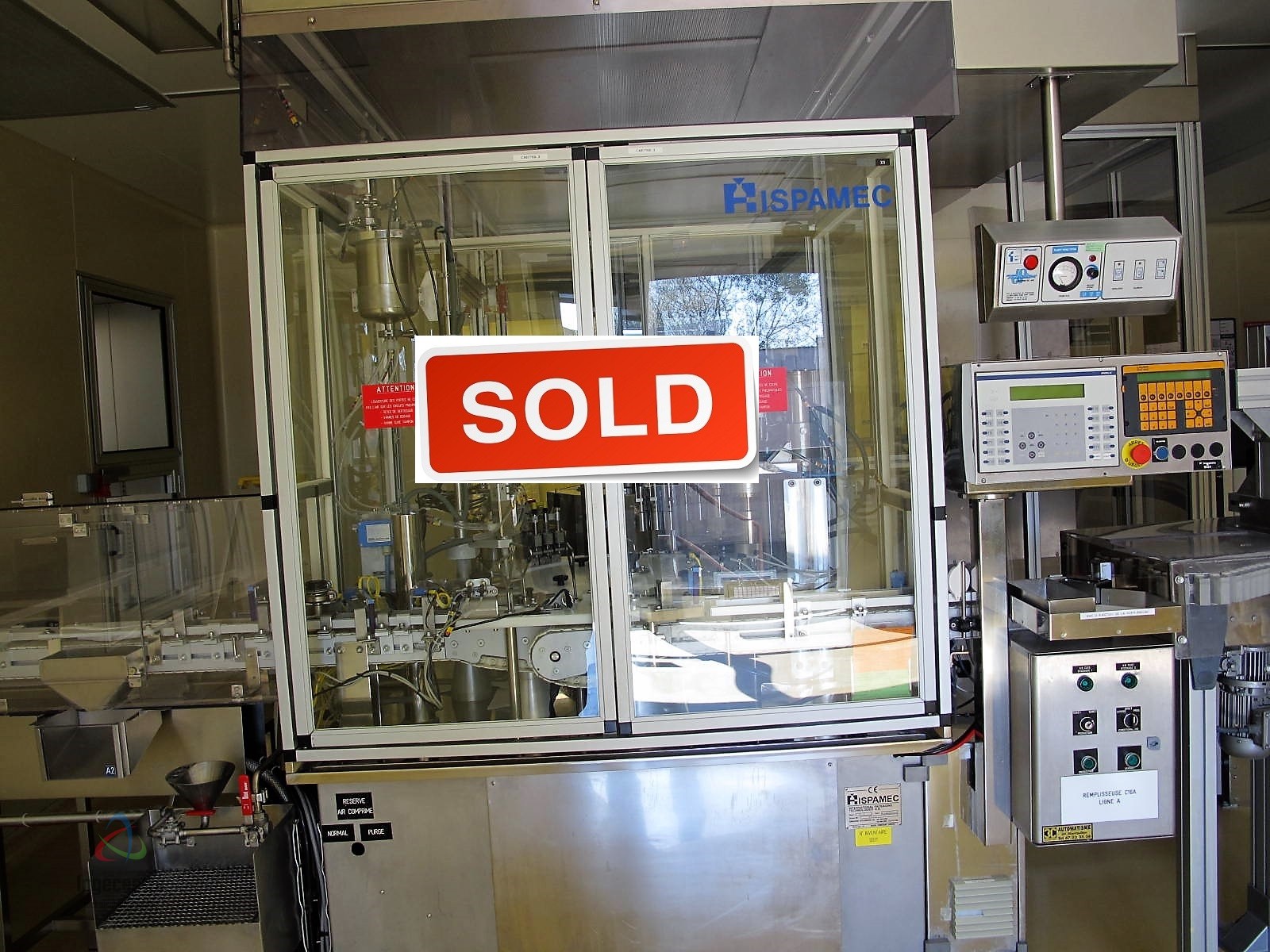

Remplisseuse-boucheuse flacons

Remplisseuse boucheuse

Fabricant : Hispamec

Modele : Monobloc C-4

Année : 1995

Format installé : flacons 20 ml

Cadence : 120 flacons/min

Cycle machine par 3 flacons

Composition :

1 convoyeur à palette d’entrée

Roue d’entrée 12 empreintes

Roue centrale 60 empreintes

– Poste de dosage par débitmètre massique et vanne pneumatique avec boisseau linéaire céramique

– Postes de contrôle du remplissage

– Dépose des pompes

– Poste de sertissage à pinces

– Poste de contrôle sertissage

Roue de sortie 12 empreintes

1 convoyeur à palette pour la sortie des flacons

Armoire électrique :

Automate TSX-3722

Interface : OMRON Magelis

Alimentation : 380V 3-phasé, N+T, 50Hz

Puissance : 3,5kW

Consommation air : 1500 Nl/min

Dimensions hors tout de la remplisseuse boucheuse (Lxlxh) : 1430x1280x2100mm

Dimensions hors tout de la ligne complète (Lxlxh) : 3600x2790x2600mm

Conforme CE

Documentation : disponible, en français

Alimentation bouchons par trémie élévatrice N°5066

Hauteur de levée : 1100 mm

Hauteur de sortie : 540mm

Cellules de détection bac trop plein et bac vide

Automate SIEMENS S5-90U

Dimensions bac (lxlxh) : 1030x500x550mm

Dimensions armoire électrique (Lxlxh) : 600x350x1500mm

Dimensions hors tout (Lxlxh) : 1300x1300x2370mm

Puissance : 230V, 50Hz

Bol vibrant N°5069

Fabricant : RNA

Modèle : T-3

Numéro de série : 639

Diamètre : 650 mm

Hauteur alimentation : 1260mm

Cellule de détection trop plein

Hauteur de sortie : 1050mm

Convoyeur vibrant de sortie (Lxl) : 600x130mm

3 pistes de sortie avec cellules présence

Largeur piste : 17mm

Dimensions hors tout (Lxlxh) : 1600x1000x1500mm

Puissance : 230V, 6A

Plafonds soufflants N°5071

Fabricant : Tubalex

3 plafonds soufflants identiques comprenant 2 filtres de reprise et 2 filtres absolus au soufflage

Dimensions hors tout d’un ensemble (lxlxh) : 2000x1300x500mm
